盆式桥梁支座固定专用环氧树脂砂浆，高抗压无收缩桥梁支座环氧砂浆厂家

桥梁支座环氧砂浆推荐用于轨道基础、桥梁支撑、地脚螺栓固定、混凝土破损修补等强压力区域灌浆，常温下将每组材料中三组份完全混合后即可使用，无需另外添加任何成份。

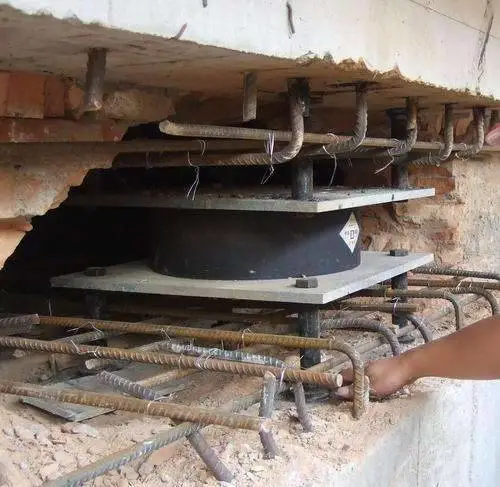

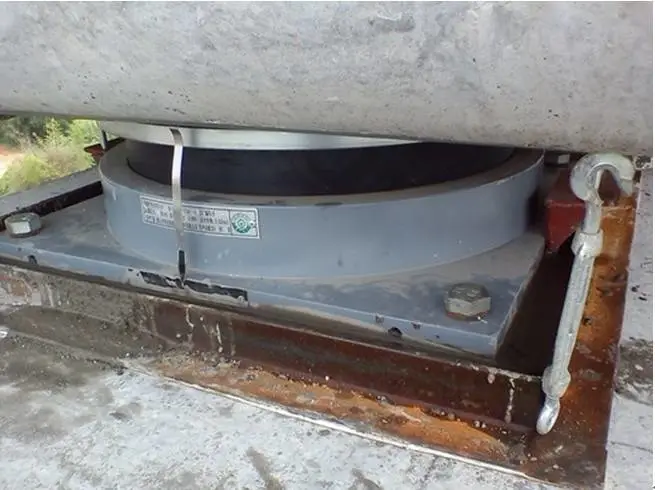

盆式桥梁支座固定专用环氧树脂砂浆为桥梁支座安装、长期承受振动、冲击及化学腐蚀区域的设备二次灌浆加固、安装提供了***性的解决方法，已经不断证明能够为桥梁支座提供足够的力学强度，能够增加震动设备的运行周期及部件使用寿命。

盆式桥梁支座固定专用环氧树脂砂浆抗压强度高适合高标准支座安装、无收缩能够实现***、与混凝土的粘接强度大、小包装供应施工方便。

盆式桥梁支座固定专用环氧树脂砂浆力学性能数据总结

高抗压无收缩桥梁支座环氧砂浆性能特点总结

1、抗压、粘结等物理力学性能远优于水泥基灌浆材料。

2、反应固化温和、放热峰值低，可长达90分钟（25℃时）的操作时间，适合大体积灌浆使用。

3、浇筑成型后无收缩，确保高***度的安装需要。

4、耐腐蚀性能优良，可以耐酸、碱、盐、油脂等化学品长期接触腐蚀。

5、***的抗蠕变性，本产品可在-80°C至+80°C冻融交替、振动受压的恶劣情况下长期使用而无塑性变形，***设备定位长期***。

6、***的韧性，本产品可以化解由动设备传递来的任何可能使水泥基灌浆层爆裂的动荷载。

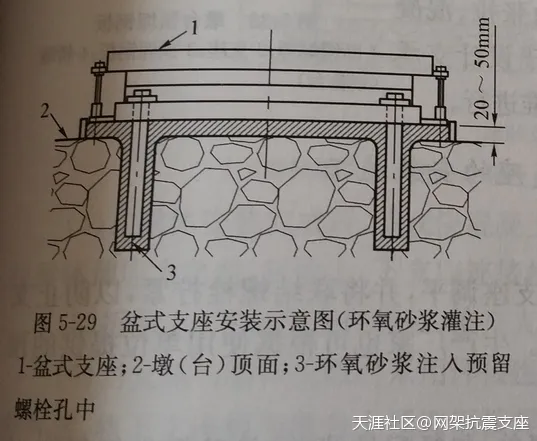

盆式桥梁支座固定专用环氧树脂砂浆使用工艺简介

1. 表面预处理

接触LD-007环氧树脂砂浆的混凝土表面，须凿除其表层浮浆并露出坚实基层，***灌浆面清洁、干燥、无油脂。混凝土接合面外边缘磨出25mm厚倒角边，以增大边缘处砂浆与基础粘合面积，需粘合的金属表面还应无锈蚀（达到SSPC、SP6的光洁度要求）。

2.施工温度
环境温度包括混凝土基础及空气温度，为获得的工作状态，灌浆前必须将材料在15-25°C环境下放置24小时，施工时及随后24小时内环境温度控制15-32°C，25°C最为适宜。夏季施工避免中午高温，必要时应搭建遮阳棚；冬季气温较低时，应在灌浆区域搭 建暖棚升温，***施工环境温度大于15°C，施工宜选择中午。 如果温度低于15度，将LD-007A预热至60-70度后方可施工，只是强度增加较慢，但不影响固化后的性能。

3.混合配比（重量比）：

A:B:C=100:50:850 (即:2:1:17)

用手提式搅拌器（200-250rpm）充分混合LD-007A（树脂）、LD-007B（硬化剂）约3分钟；在低速大功率搅拌机（15-20rpm）中加入C（填料）使与之A、B混合物混合，充分搅拌至骨料全部浸润即完成。

4. 灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中；灌浆距离大于1.5m时，应使用高位灌浆漏斗法，利用重力压差原理辅助灌浆。灌浆工作必须连续尽快完成。

5.表面收光及拆模:

灌浆后及在环氧砂浆初凝前，为达到美观效果，可将暴露的表面用灰刀收光；终凝后，即可拆模。

以上数据仅供参考，使用前请务必实验相关性能。有任何问题请直接联系我公司技术人员解决。

高抗压无收缩桥梁支座环氧砂浆重点注意事项：

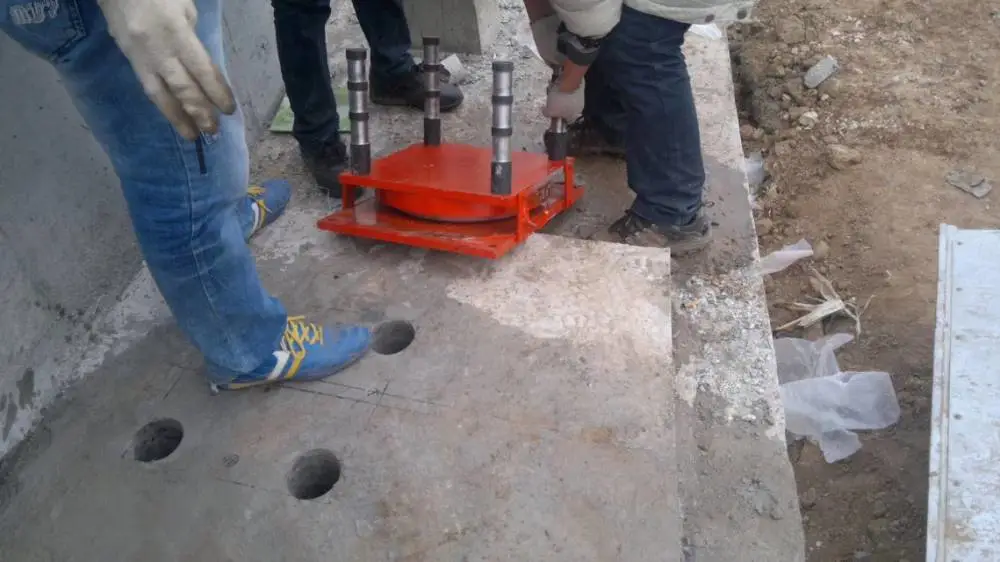

1.预浇注的螺栓孔内应保持干燥，在螺栓孔内潮湿或有水的情况下禁止浇注环氧树脂砂浆。

2.一定要***环氧树脂砂浆A料、B料、C料之间的配比，严格按照重量比进行操作，并且一定要***三个组分混料均匀，否则易造成不固化现象，影响强度。

3.灌浆施工完毕后12小时内避免接触水、油等杂物，环氧树脂砂浆养护期为3天，养护期内禁止承重。
