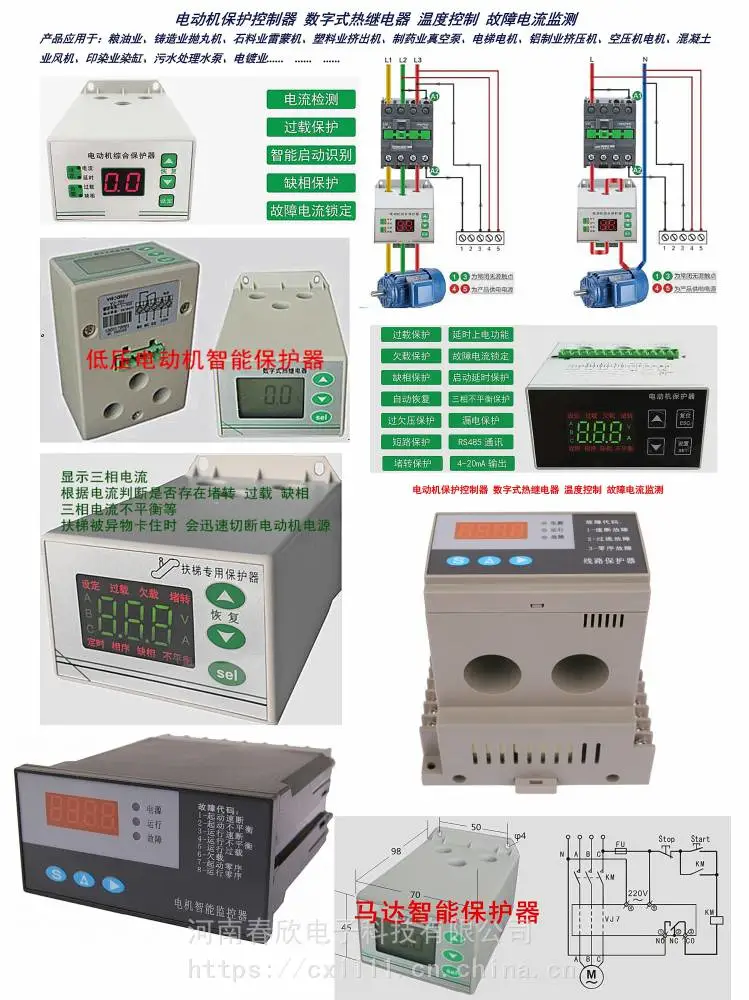

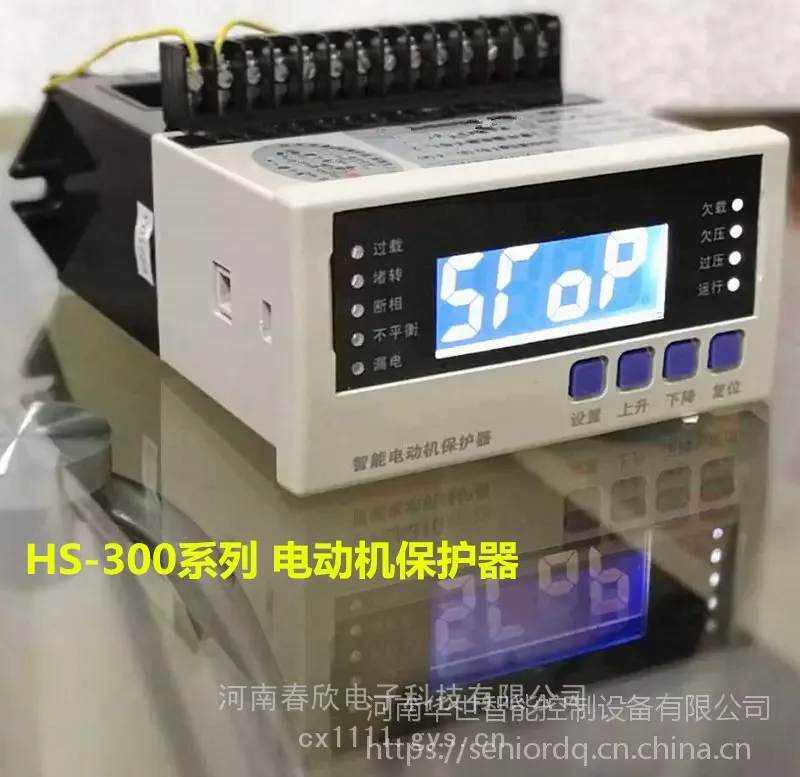

本保护器可用于690V以下低压马达/电动机测控保护

具起动超时、堵转、欠载、漏电、欠压、过压、频率、过载、定时限、反时限、不平衡、TE时间、工艺联锁等多保护功能

其集合三相电量测量/显示与一体，针对不同马达/电机，配有：直接起动、双速起动、双向起动、保护起动、星—三角起动、软起动配合起动、变频配合起动等多种方式

可选配通信接口，方便接入***通信网络

根据需要，选配其它功能或附件：可与接触器、电动机起动器等电器元件，构成马达/电动机控制保护单元

具远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能

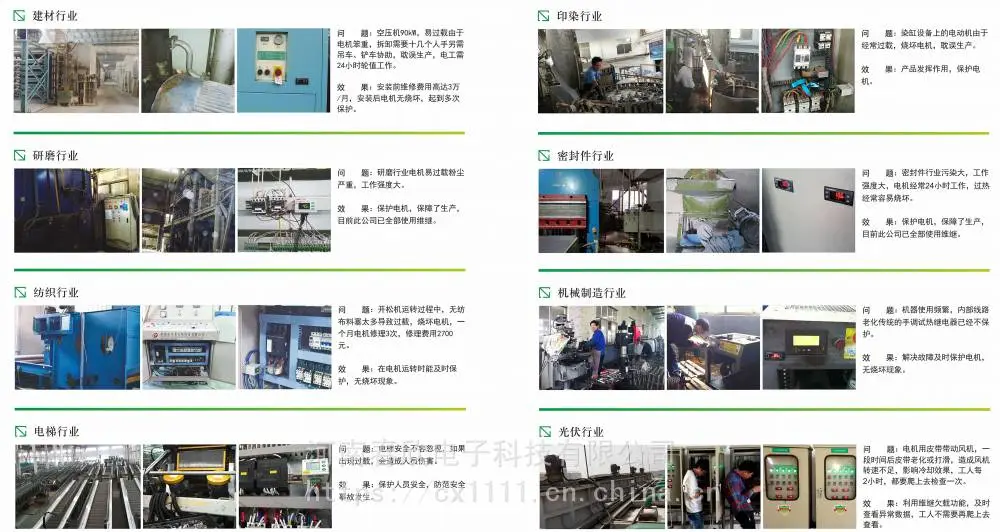

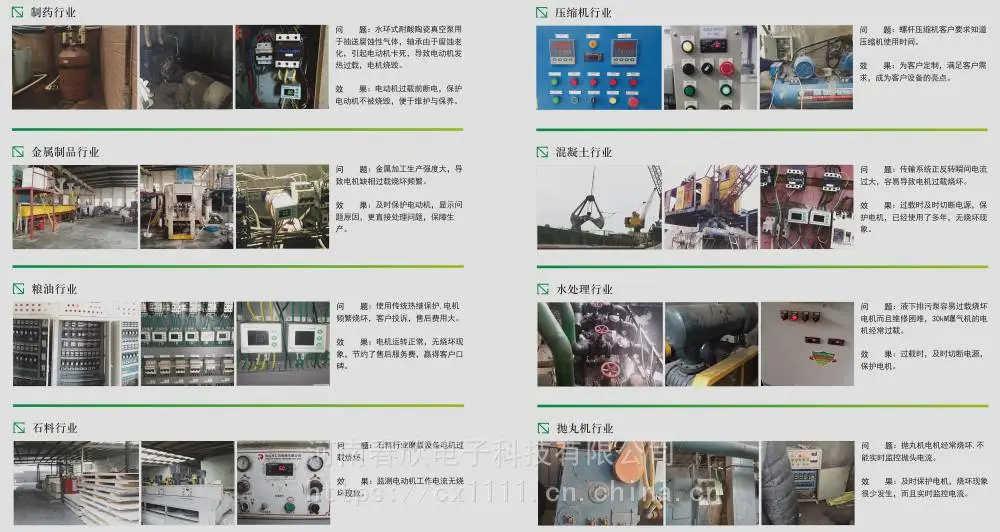

本保护器适用于煤矿、石化、冶炼、电力、船舶、以及民用等领域

功能举例：

一、保护：启动超时、两段过流（启动状态不投入）、启动过流（启动状态电流投入）、过

  载（负荷）、过流反时限、两段式负序电流（定时限和反时限）、矢量零序电流（启动状

  态不投入）、启动矢量零序电流（启动状态投入）、过流堵转、断相/电流不平衡、欠载、

  过热、外接零序（漏电）电流（启动状态不投入）、外接零序（漏电）电流（启动状态投

  入）、欠功率、过电压、欠电压

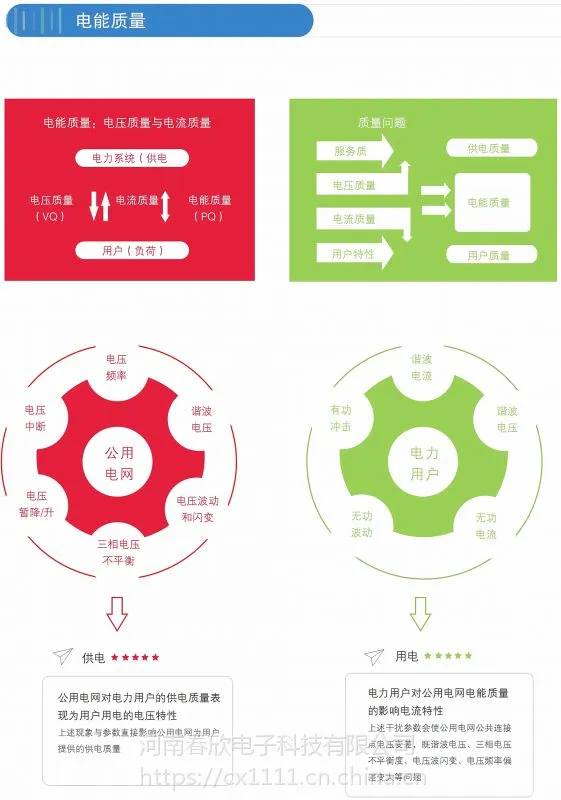

二、测量：电流、2~31次谐波测量及电力品质；电流、三相电压、功率、功率因数、频率、

  电能、2~31次谐波测量及电力品质；零序电流；漏电

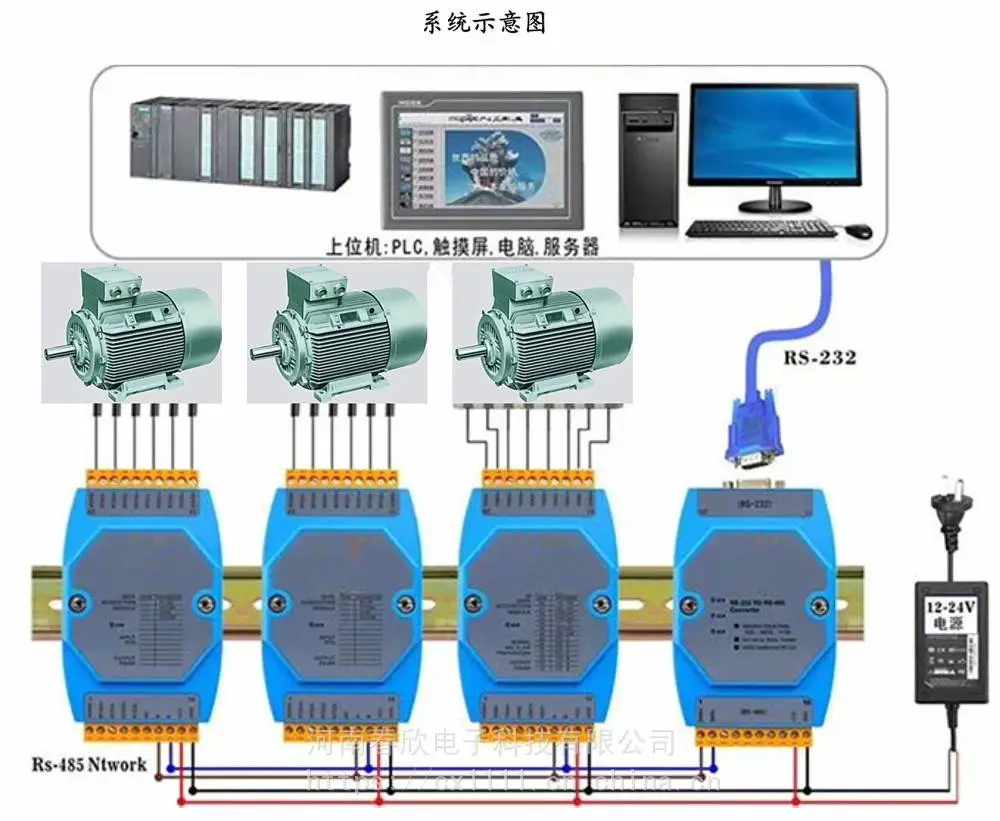

三、通讯：1路485通讯口，采用Modbus_RTU协议

四、继电器输出：2路DO

五、开关量输入：4路DI（有源或者DC24V电源二选一）

六、统计：保护动作事件记录、遥信变位SOE事件记录、运行事件统计信息

七、变送：1路4~20mA变送输出

八、启动模式：保护启动直接启动、双向可逆启动

低压综合测控保护器（可选Profibus-DP接口和抗晃电模块 漏电模块）

华世智能的HS-800/L低压线路测控保护器适用于交流50Hz，380V(660V)及以下低压系统。

作为低压馈线终端的保护、监测和控制的智能化综合装置，其集保护、测量、控制、总线通讯为一体。同时，还提供操作记录、跳闸报警记录和开关量变位记录等重要信息，为设备管理和事故分析带来很大的方便。

华世智能的HS-800/L低压线路测控保护器具总线通讯功能，可同网络上的服务器或工作站进行数据交换，是变电站综合自动化系统或工厂企业SCADA 系统的终端单元的参考选择

?华世智能的HS-800/L低压线路测控保护器的主要功能：

定时限过流保护、反时限过流保护、定时限零序过流保护、反时限零序过流 保护、外部联动、漏电保护

5路可编程开关量输入、5路可编程继电器输出

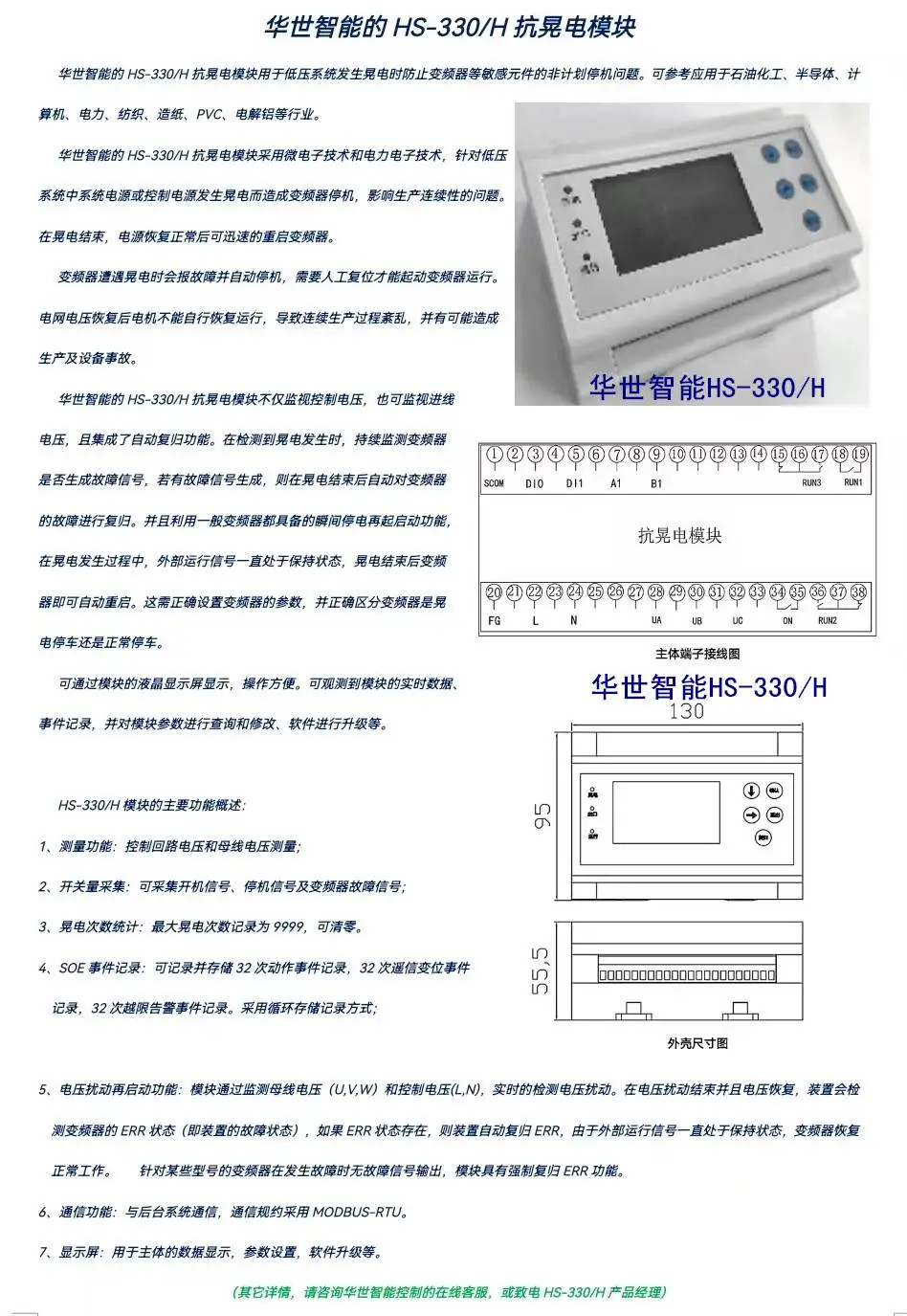

选配选抗晃电模块

全中文人机界面，参数整定方便

?华世智能的HS-800/L低压线路测控保护器的主要技术参数：

可测量3I、3P、P、PF和Ep等电参量

5DI/4DO

1路4~20mA输出

额定工作电压 DC110V/220V;AC220V(50Hz/60Hz)

功耗 15W/15VA

电动机额定工作电压 AC380V/660V

1A(0.2~1.2A); ***(1~6A);10A(5~12A);

电动机额定工作做电流 2***(10~30A);50A(25~60A);100A(50~120A);

大于100A以上时，用外置电流互感器

数字量输入 光耦隔离

继电器输出 继电隔离

继电器触点额定阻性负载容量AC250V、8A;DC24V、8A

继电器触点额定感性负载容量AC250V、2A;DC24V、2A

通讯 隔离型RS485或Profibus-DP接口

电压输入接线方 三相三线或三相四线制

?华世智能的HS-800/L低压线路测控保护器的使用环境条件：

工作温度-10~55℃ ，极限工作温度 -15~60℃ ，存储温度-30~80℃

相对湿度5~95%RH，不结露

安装地点海拔不超过2km

污染等级2

防护等级 主体IP20，显示单元IP45

安装类别1

平均无故障时间>50000h

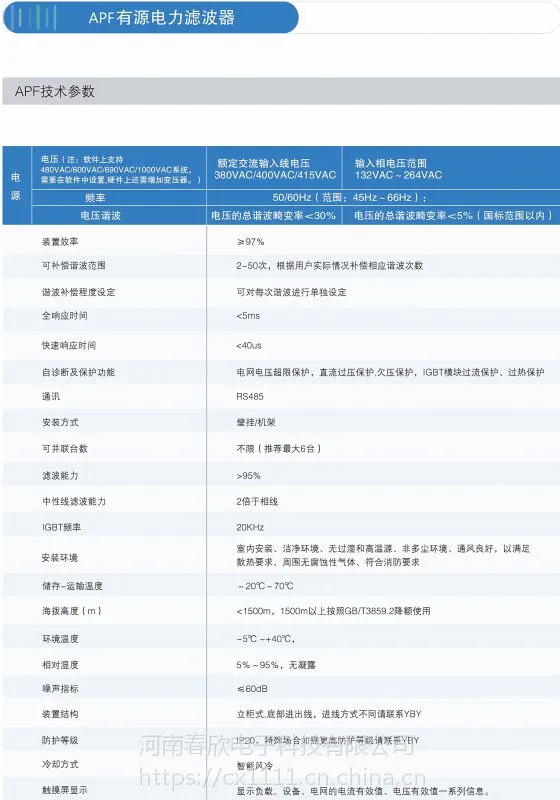

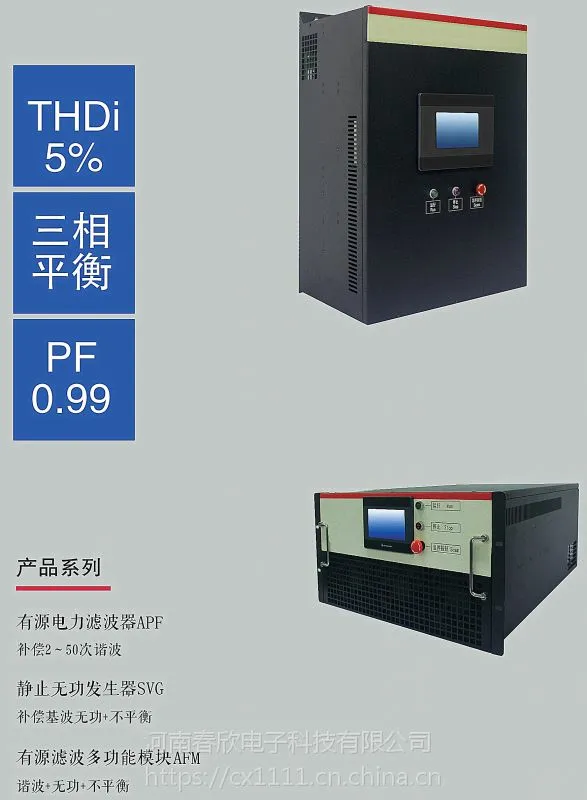

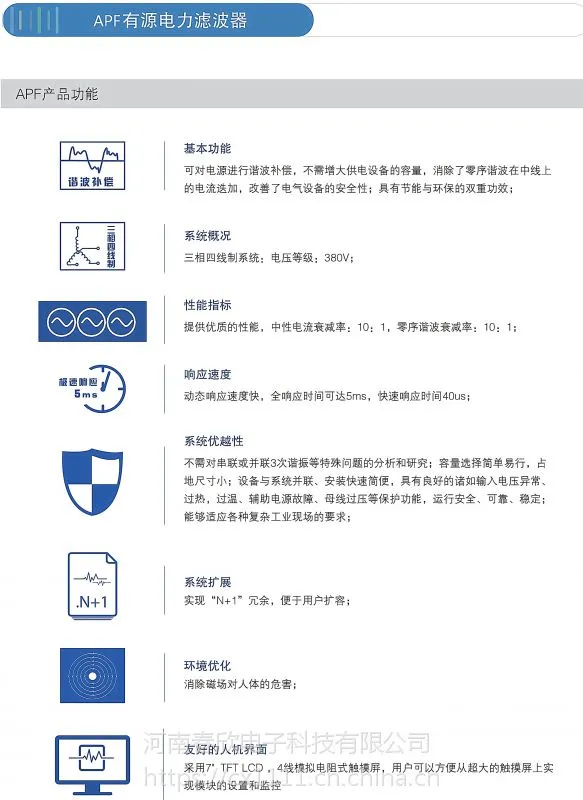

有源滤波器APF 低压SVG静止无功发生器 谐波保护器
