法兰式三维球型补偿器生产厂家水务用双球可挠伸缩补偿器沉降器E2

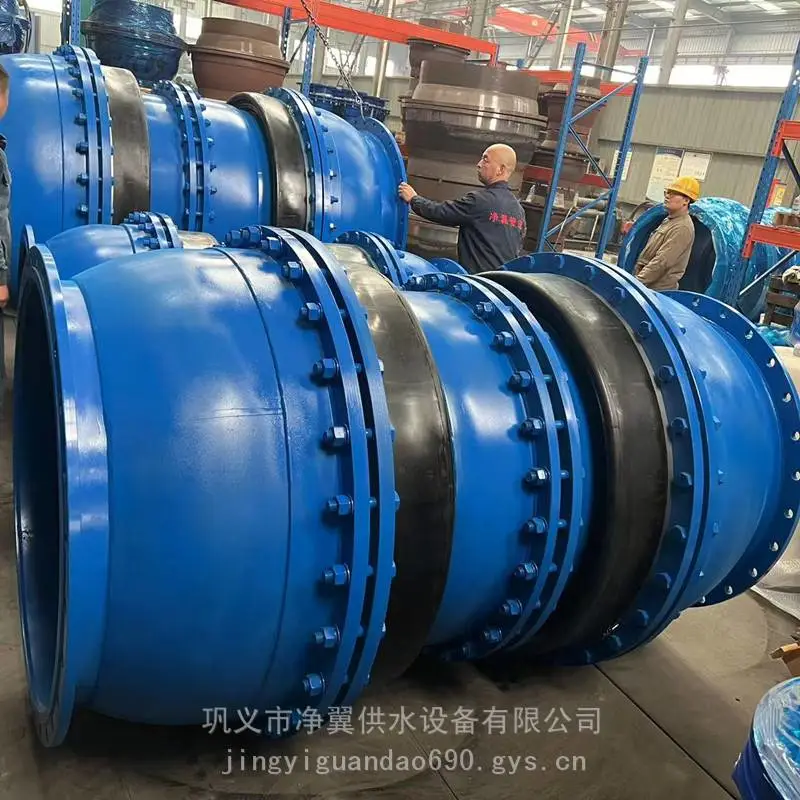

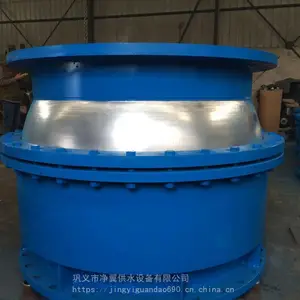

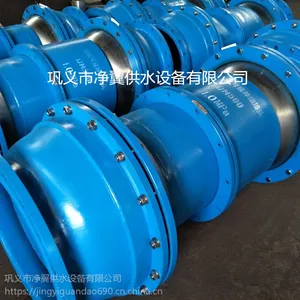

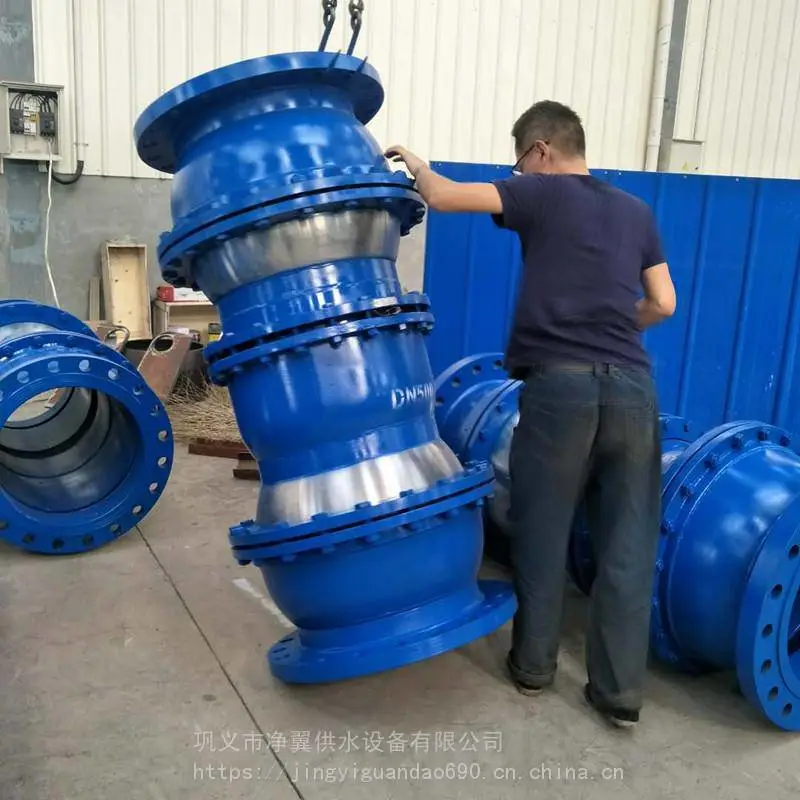

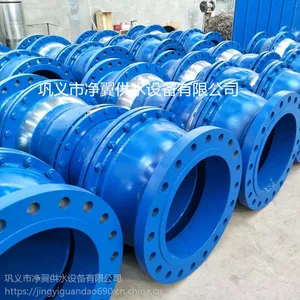

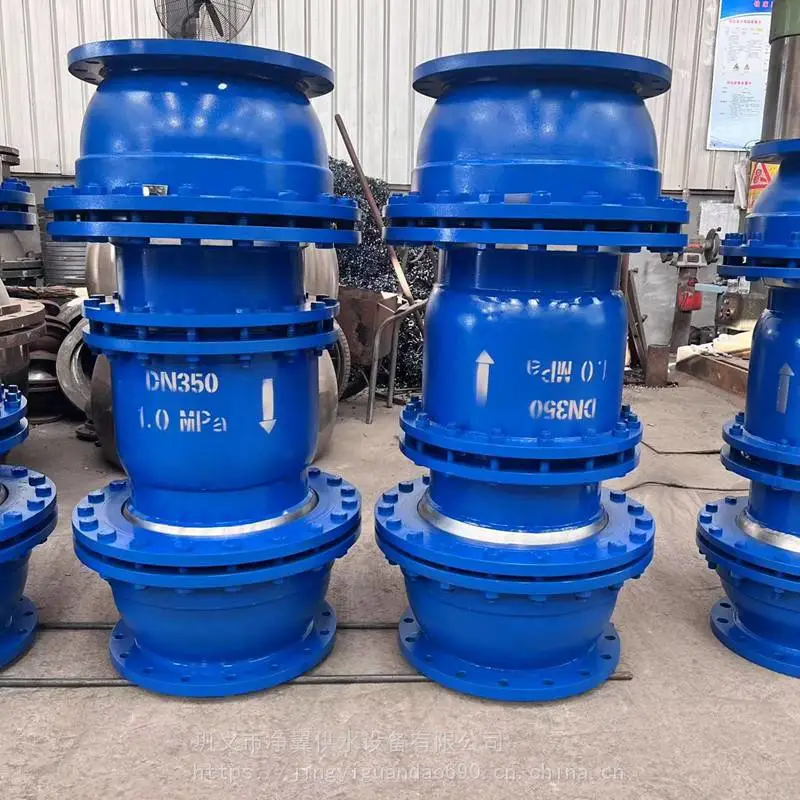

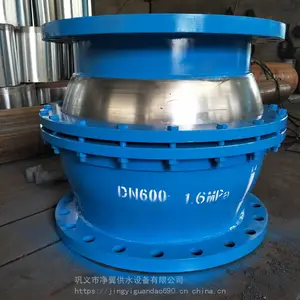

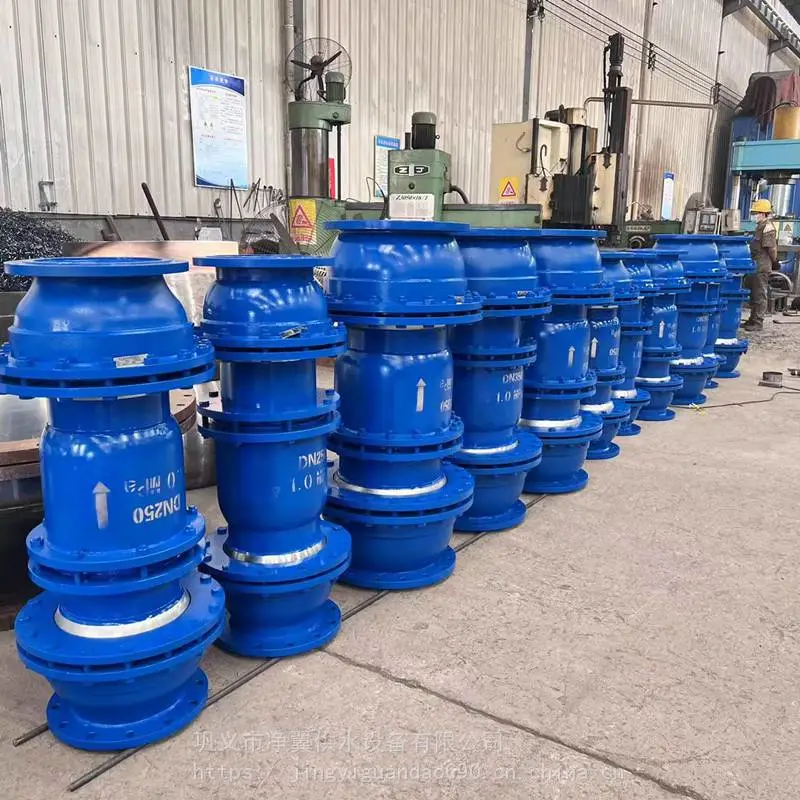

三维球形补偿器（Three-dimensional spherical compensator）：

三维球形补偿器由两个球形结构元件和一个套筒结构元件所组成。球形结构元件作径向挠曲的角向位移，套筒结构元件作轴向的线位移。

本球形结构元件和套筒结构元件均可以独立安装。独立安装时，球形结构元件能解决管道弯曲补偿，套筒结构元件能解决管道轴向伸缩补偿。

当两个球形结构元件和一个套筒结构元件组合时，形成能同时吸收三维膨胀量的肘节结构。

三维球形补偿器偏转角度大、轴向位移大、能吸收锅炉较大的向下位移量。

三维球形补偿器选择时，如水平安装，主要吸收锅炉向下位移量，即三维球形补偿器角向位移量，此时应该选用角向补偿量大、轴向的位移量小的三维球形补偿器。反之，垂直安装，主要吸收的也是锅炉向下位移；即三维球形补偿轴向位移量，此时应选用角向补偿量小，轴向的位移大的三维球形补偿器。

三维球形补偿器的编制规格按公制定为DN200~DN600共9种；编制规格按英制定为：18"、20"、22"、24"、26"、28"、30"、32"共8种；编制规格按长度定为：1200~3000共5种；总规格合记为85种。

主要技术参数

位移值：角向位移≤4~±12°，轴向位移50mm~300mm

工作温度：≤220℃和220℃~450℃两种。

设计选型时请尽可能增加补偿器的长度，减少角度补偿。设计冷拉值一般选择径向补偿量的2/3；补偿角度的选择可查选型参数表。
