| 加工定制：是 | 品牌：渤工泵阀 | 型号：JMD341X |
| 材质：铸铁、碳钢、不锈钢 | 连接形式：法兰 | 结构形式：偏置板式 |
| 适用介质：水、蒸汽、油品等 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：截止 | 口径：DN40-DN600 |
| 3C阀门类别：工业 | 规格：DN40-DN600 |

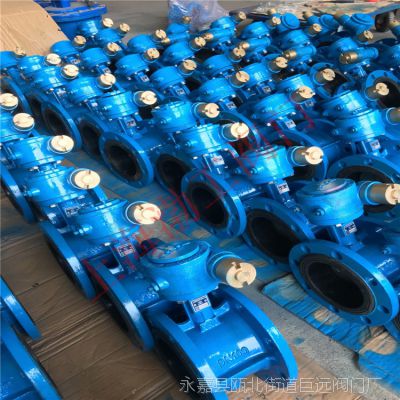

『硬密封防盗蝶阀』专业生产厂家，由本厂自主研发生产的【硬密封防盗蝶阀】质量可靠、价格合理、售后服务完善。『硬密封防盗蝶阀』适用于各种轻重工业及楼宇管道。【硬密封防盗蝶阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 防盗蝶阀 |
产品型号 | FDD343H、FDD363H、FDD373H |
公称通径 | DN40～DN600 |
压力范围 | 1.0MPa-4.0MPa |
阀体材质 | 铸钢、不锈钢304/316/316L |
一、防盗蝶阀特点：
防盗蝶阀是概据供热系统上使用单位不及时交费及油田上经常发生岛油事件造成的损失而研讨设计成功的阀门产品。防盗蝶阀具有防盗性能好（三保险），开关轻松、密封效果稳定、使用寿命长等特点。
二、防盗蝶阀使用方法：
防盗阀门安装后，拿附件扳手上端的小六角旋出阀门上盖的小内六角螺丝，移开盖子，中间就是锁芯，如带钥匙锁芯就用钥匙打开，如带密码锁芯（见防盗阀门的密码编制和使用），拿出锁芯后，就用附件扳手下端打开（或关闭）阀门的蝶扳，顺时针关，逆时针开。
三、使用范围:
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
四、采用标准
法兰连接尺寸 | 结构长度 | 压力试验 |
GB9115-88 GB91113-88 GB4216-84 |
GB12221-89 | GB/T13927-92
ZBJ16006-90 |
五、主要技术参数
试验压力Ps（Mpa) | |||||
型号 | 公称压力PN（Mpa) | 强度试验 | 密封试验 | 适用温度 | 适用介质 |
FDD343H FDD373H FDD363H | 1.0 | 1.5 | 1.1 |
-29℃～425℃ | 水、蒸汽、油品、海水、酸类 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
六、FD373H对夹防盗蝶阀主要外形及连接尺寸
公称通径DN(mm) | 公称压力:1.0MPa、1.6MPa |
| 尺 寸(mm) | ||
L | D1 | D2 | Z-Фd |
| |
50 | 43 | 125 | 100 | 4-Ф18 | 220 |
65 | 46 | 145 | 120 | 4-Ф18 | 220 |
80 | 49 | 160 | 135 | 4-Ф18 | 320 |
100 | 64 | 180 | 158 | 8-Ф18 | 340 |
150 | 70 | 240 | 212 | 8-Ф23 | 414 |
200 | 71 | 295 | 266 | 8-Ф23 | 512 |
250 | 76 | 355 | 320 | 12-Ф23 | 570 |
300 | 83 | 410 | 368 | 12-Ф23 | 667 |
350 | 92 | 470 | 430 | 16-Ф23 | 744 |
400 | 102 | 525 | 482 | 16-Ф25 | 827 |
450 | 114 | 585 | 532 | 20-Ф25 | 913 |
500 | 127 | 650 | 585 | 20-Ф25 | 1000 |
600 | 154 | 770 | 685 | 20-Ф30 | 10207 |
700 | 165 | 840 | 800 | 24-Ф30 | 1475 |
800 | 190 | 950 | 905 | 24-Ф34 | 1605 |
八、FDD343H法兰防盗蝶阀主要外形及链接尺寸
公称通径(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | ||||||||||
1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |
50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-22 | 270 | 220 | 8-26 |
150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 |
700 | 292 | 1520 | 480 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
800 | 318 | 1710 | 530 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
九、FDD363H焊接防盗蝶阀主要外形及链接尺寸
|
| ||||||||
通径 | 外形尺寸（参考值） | 重量 | |||||||
毫米 | 英寸 | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 27 |
100 | 4 | 190 | 110 | 96 | 100 | 375 | 180 | 200 | 34 |
125 | 5 | 200 | 135 | 121 | 113 | 401 | 180 | 200 | 41 |
150 | 6 | 210 | 161 | 146 | 130 | 450 | 270 | 280 | 43 |
200 | 8 | 230 | 222 | 202 | 205 | 545 | 400 | 425 | 81 |
250 | 10 | 250 | 278 | 254 | 235 | 630 | 400 | 425 | 102 |
300 | 12 | 270 | 330 | 303 | 275 | 715 | 450 | 560 | 132 |
350 | 14 | 290 | 382 | 351 | 309 | 817 | 450 | 560 | 164 |
400 | 16 | 310 | 432 | 398 | 346 | 923 | 535 | 580 | 193 |
450 | 18 | 330 | 484 | 450 | 932 | 1059 | 535 | 580 | 238 |
500 | 20 | 350 | 535 | 501 | 427 | 1126 | 535 | 580 | 302 |
600 | 24 | 390 | 636 | 602 | 509 | 1369 | 570 | 660 | 457 |
700 | 28 | 430 | 726 | 692 | 572 | 1492 | 750 | 550 | 810 |
800 | 32 | 470 | 826 | 792 | 638 | 1622 | 750 | 550 | 1093 |
十、防盗蝶阀结构图
