产品介绍

跳汰机是利用脉动的垂直水流使人选矿物松散，并按密度不同进行分选的设备。隔膜跳汰机的传动

装置多采用偏心连杆机构，也有的采用凸轮杠杆或液压传动装置，跳汰室多为矩形，因具体需求可

做成梯形跳汰室的跳汰机。隔膜跳汰机因为力动力位置不同，分为上动型（旁动型）隔膜跳汰机和

下动型圆锥隔膜跳汰机。

上动型（旁动型）隔膜跳汰机：适用于选别金属矿石，多用于粗选和精选作业，合适的分选粒度为

0.1-12mm。

下动型圆锥隔膜跳汰机：分选0-6mm的中、细粒级矿石。

产品优势

上动型（旁动型）隔膜跳汰机

1、床层比较稳定，选别效果较好。

2、隔膜与传动装置在跳汰室一侧，维修方便。

下动型圆锥隔膜跳汰机

1、占地面积小

2、水流速度分布均匀

3、对细粒矿物选别效果佳

工作原理

锯齿波跳汰机的锥斗通过连接块与凸轮箱连接，锥斗下有橡胶排矿管排出精矿，可进行连续排矿。压

程前半段为加速上升，后半段为减速上升，吸程则是均速下降。这种曲线在理论上符合跳汰床层分成

规律，有助于床层矿粒松散及矿粒按密度分层，可使细粒级中的重矿物颗粒充分沉降，又由于减少了

对床层的***吸，便可大幅度减少筛下补给水。

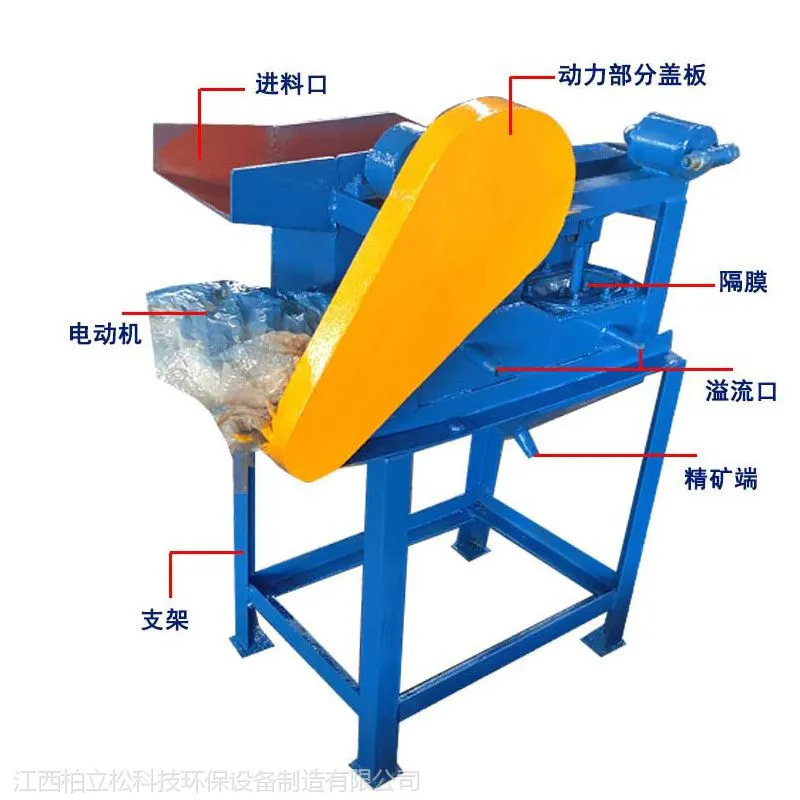

产品结构

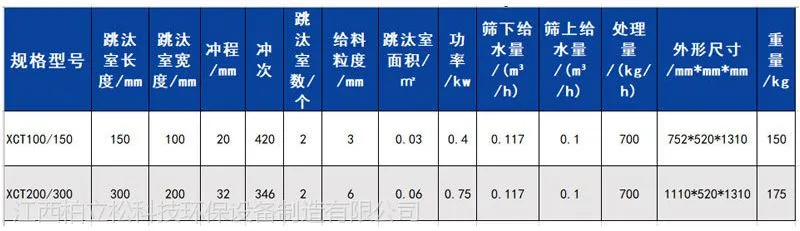

产品参数
