美标止回阀 H44W-150LB 不锈钢美标API法兰旋启式止回阀 H44W

美标止回阀 H44W-150LB 不锈钢美标API法兰旋启式止回阀 H44W

产品标签 |

美标止回阀不锈钢旋启式止回阀

价格 订货量

￥400.00

≥1件

黄先生经理

营业执照已上传
邮箱已验证
手机已验证
微信已验证

𐂈𐂇𐂄𐂋𐂊𐂄𐂇𐂌𐂇𐂍𐂉𐂅 𐂄𐂅𐂆𐂇𐂄𐂅𐂈𐂈𐂉𐂉𐂊

发货地上海奉贤区
发货期限不限
供货总量500件

进入店铺立即询价

产品推荐

订货号：0064	加工定制：是	货号：0064
品牌：渤工泵阀	型号：H44H、H44Y、H44W	种类：DDCV双瓣式
材质：碳钢、不锈钢	连接形式：法兰	结构形式：旋启式
公称通径：DN10-DN50mm	适用介质：水、蒸汽、油品等	形态：旋转式
压力环境：常压	标准：美标	流动方向：单向
驱动方式：自力式	工作温度：常温	规格：DN25-DN500
是否跨境货源：否

美标止回阀 H44W-150LB 不锈钢美标API法兰旋启式止回阀 H44W

『美标止回阀』专业生产厂家，由本厂自主研发生产的【美标止回阀】质量可靠、价格合理、售后服务完善。『美标止回阀』适用于各种轻重工业及楼宇管道。【美标止回阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	美标旋启式止回阀
产品型号	H44H、H44Y、H44W
公称通径	DN25-DN500mm
压力范围	1.0-1.6MPa
阀体材质	A105、F304、F316、F11

产品说明

H44H、H44W美标止回阀广泛适用于公称压力150LB-2500LB，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

结构特点

1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。

引用标准

设计与制造：API 6D
结构长度：ANSI B 16.10
法兰标准：ANSI B 16.5a
对焊端尺寸：ANSI B 16.25
压力检验：API 6D或API 598

压力试验

公称压力 PN(lb)	强度试验		水密封试验		气密封试验
公称压力 PN(lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料

壳体	ASTM A216 WCB				ASTM A351 CF8
阀瓣及支架	WCB	CF8	CF8M	Monel	ASTM A351 CF8
销轴	F6a	F304	F316	Monel	F304
阀瓣表面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
阀座表面	13Cr STL STL	304 STL	316 STL	Monel	304 304 STL
壳体	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
阀瓣及支架	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
销轴	F304L F316L F316L
阀瓣表面	304L 304L STL		316 316 STL		316L 316L STL
阀座表面	304L STL STL		316 STL STL		316L STL STL

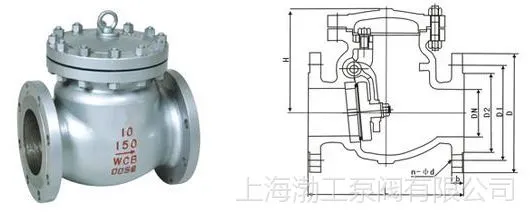

外形结构图

主要外形尺寸

磅级	公称通径(DN)		主要连接尺寸 (mm)							外形尺寸	重量 (kg)
磅级	in	mm	L	D	D1	D2	b	f	z-φd	H	重量 (kg)
150Lb (2.0Mpa) (10K)	2	50	203	152	120.5	92	16	1.6	4-19	165	17
	21/2	65	216	178	139.5	105	17.5	1.6	4-19	175	25
	3	80	241	190	152.5	127	19.5	1.6	4-19	190	29
	4	100	292	229	190.5	157	24	1.6	8-19	215	50
	5	125	330	254	216	186	24	1.6	8-22	245	75
	6	150	356	279	241.5	216	25.5	1.6	8-22	265	85
	8	200	495	343	298.5	270	29	1.6	8-22	320	150
	10	250	622	406	362	324	30.5	1.6	12-25	365	240
	12	300	698	483	432	381	32	1.6	12-25	415	350
	14	350	787	533	476	413	35	1.6	12-29	460	460
	16	400	864	597	540	470	37	1.6	16-29	495	580
	20	500	978	698	635	584	43	1.6	20-32	590	840
	24	600	1295	813	749.5	692	48	1.6	20-35	650	1140
	28	700	1448	927	863.5	800	71.5	1.6	28-35	870	1320
300Lb (5.0MPa) (20K)	2	50	267	165	127	92	22.5	1.6	8-19	190	28
	21/2	65	292	190	149	105	25.5	1.6	8-22	205	33
	3	80	318	210	168	127	28 5	1.6	8-22	220	45
	4	100	356	254	200	157	32	1.6	8-22	245	70
	5	125	400	279	235	186	35	1.6	8-22	275	110
	6	150	444	318	270	216	36.5	1.6	12-22	295	150
	8	200	533	381	330	270	41.5	1.6	12.25	330	230
	10	250	622	444	387.5	324	48	1.6	16-29	420	390
	12	300	711	521	451	381	51	1.6	16-32	480	520
	14	350	838	584	514.5	413	54	1.6	20-32	535	710
	16	400	864	648	571.5	470	57.5	1.6	20-35	585	890
	20	500	1016	775	686	584.5	63.5	1.6	24-35	685	1360
	24	600	1364	914.5	813	692.5	70	1.6	24-41	785	2040
600Lb (10.0MPa)	2	50	292	165	127	92	26	6.4	8-19	210	32
	21/2	65	330	190	149	100	29	6.4	8-22	230	42
	3	80	356	210	168	127	32	6.4	8-22	255	60
	4	100	432	273	216	157	38	6.4	8-25	295	95
	5	125	508	330	266.5	186	45	6.4	8-29	310	120
	6	150	559	355.5	292	216	47.5	6.4	12-29	365	220
	8	200	660	419.5	349	270	56	6.4	12-32	420	390
	10	250	787	508	432	324	63.5	6.4	16-35	505	630
	12	300	838	559	489	381	66.5	6.4	20-35	545	870
	14	350	889	603.5	527	413	710	6.4	20-38	600	940
	16	400	991	686	603	470	76.5	6.4	20-41	650	1100

注：①如法兰密封面采用凸面以外的形式，请在订货时注明。

主要外形尺寸150LB

口径		Class150(PN20)
DN	NPS	L			d	H
DN	NPS	RF	RTJ	BW	d	H
50	2	203	216	203	51	132
65	21/2	216	229	216	64	147
80	3	241	254	241	76	176
100	4	292	305	292	102	198
125	5	330	343	330	127	255
150	6	356	368	356	152	320
200	8	495	508	495	203	380
250	10	622	635	622	254	440
300	12	699	711	699	305	480
350	14	787	800	787	337	530
400	16	864	876	864	387	580
450	18	978	991	978	438	618
500	20	978	991	978	489	657

主要外形尺寸300LB

口径		Class300(PN50)
DN	NPS	L			d	H
DN	NPS	RF	RTJ	BW	d	H
50	2	267	283	267	51	144
65	21/2	292	308	292	64	169
80	3	318	333	318	76	210
100	4	356	371	356	102	260
125	5	400	416	400	127	295
150	6	445	460	445	152	326
200	8	533	549	533	203	380
250	10	622	638	622	254	440
300	12	711	727	711	305	520
350	14	838	854	838	337	540
400	16	864	879	864	387	588
450	18	978	994	978	438	670
500	20	1016	1035	1016	489	720

主要外形尺寸600LB

口径		Class600(PN110)
DN	NPS	L			d	H
DN	NPS	RF	RTJ	BW	d	H
50	2	292	295	292	51	170
65	21/2	330	333	330	64	178
80	3	356	359	356	76	246
100	4	432	435	432	102	290
125	5	508	511	508	127	320
150	6	559	562	559	152	360
200	8	660	664	660	203	430
250	10	787	791	787	254	502
300	12	838	841	838	305	554

主要外形尺寸900LB

口径		Class900(PN150)
DN	NPS	L			d	H
DN	NPS	RF	RTJ	BW	d	H
50	2	368	371	368	51	200
65	21/2	419	422	419	64	220
80	3	381	384	381	76	280
100	4	457	460	457	102	320
125	5	559	562	559	127	360
150	6	610	613	610	152	400
200	8	737	740	737	203	480
250	10	838	841	838	254	560
300	12	965	968	965	305	632
