| 订货号:0008 | 品牌:渤工泵阀 | 货号:0008 |
| 型号:BQ41F、BQ41H、BQ41W | 材质:碳钢、不锈钢 | 连接形式:法兰 |
| 结构形式:浮动球球阀 | 公称通径:DN15-DN250mm | 适用介质:水、蒸汽、油品等 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:手动、气动、电动 | 零部件及配件:配件 |
| 用途:截止 | 作用对象:泵 | 3C阀门类别:工业 |
| 规格:DN15-DN250 | 是否跨境货源:否 |

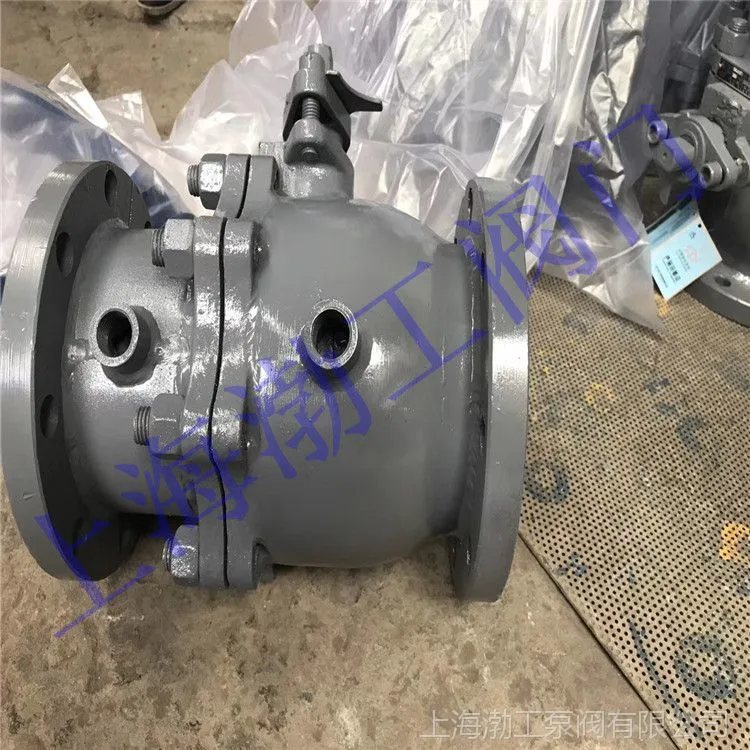

『保温夹套球阀』专业生产厂家,由本厂自主研发生产的【保温夹套球阀】质量可靠、价格合理、售后服务完善。『保温夹套球阀』适用于各种轻重工业及楼宇管道。【保温夹套式球阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
|
产品名称 | 保温夹套球阀 |
产品型号 | BQ41F、BQ41H |
公称通径 | DN20-200mm |
压力范围 | 1.6-2.5MP |
阀体材质 | 铸钢、不锈钢 |
保温夹套球阀制造标准:
设计标准 | ASME B 16.34 GB/T 12224 |
结构长度 | ASME B 16.10 GB/T 12221 |
连接法兰 | ASME B 16.5 JB/T 79 |
驱动方 | 手动、电动、气 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
主要零部件材质:
序号 | 零件名称 | 材 质 | |
GB | ASTM | ||
1 | 夹套 | 25 | A105 |
2 | 阀座 | WCB | A216-WCB |
3 | 阀体 | 25 | A105 |
4 | 密封圈 | PTFE、对位聚苯 | |
5 | 球体 |
|
|
6 | 阀杆 | 1Cr13 | A247-410 |
7 | 填料 | 柔性石墨 | |
8 | 填料压盖 Gland | WCB | A216-WCB |

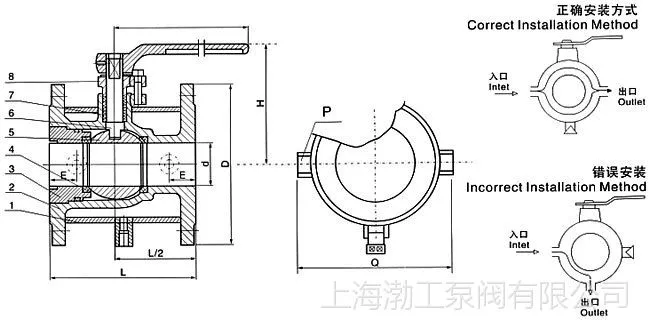

主要外形及连接尺寸:
公称通径 (DN) | b | L | D | E | Q | H | W | 管螺纹 | ||
(mm) | (in) | (mm) | (in) | P | ||||||
20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
注:保温夹套球阀主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。
-
