小口径锻钢闸阀 Z41Y-40C 保温锻钢闸阀 BZ41Y DN25价格

订货号：0004	品牌：渤工阀门	货号：0004
型号：Z41H、Z41Y	连接形式：法兰	主体材料：锻钢、F11、F304
公称通径：DN10-DN50mm	适用介质：水、蒸汽、油品等	密封形式：硬密封型
标准：国标、美标	外形：大型	流动方向：双向
驱动方式：手动	零部件及配件：配件	用途：截止
压力环境：高压	工作温度：常温	3C阀门类别：工业
规格：DN10-DN50	是否跨境货源：否

展开

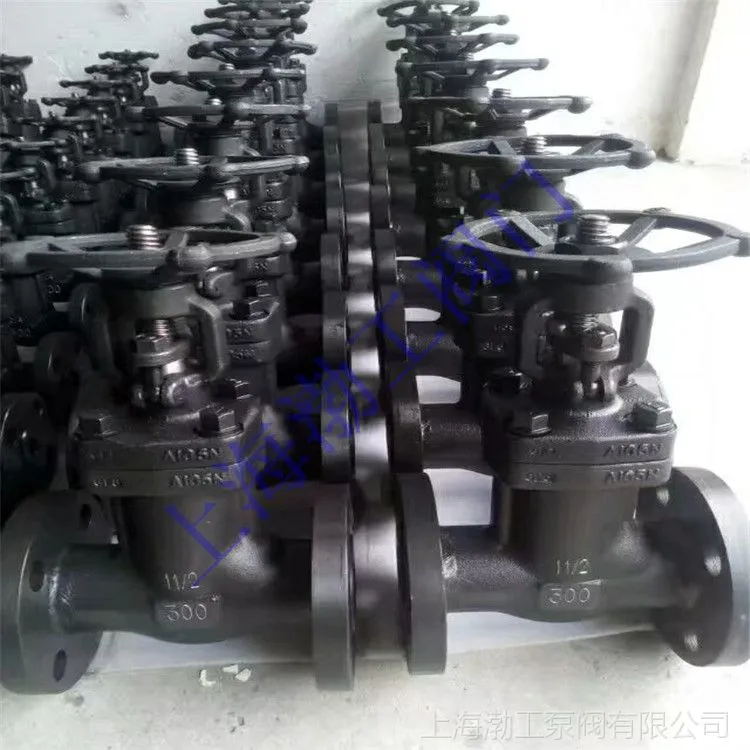

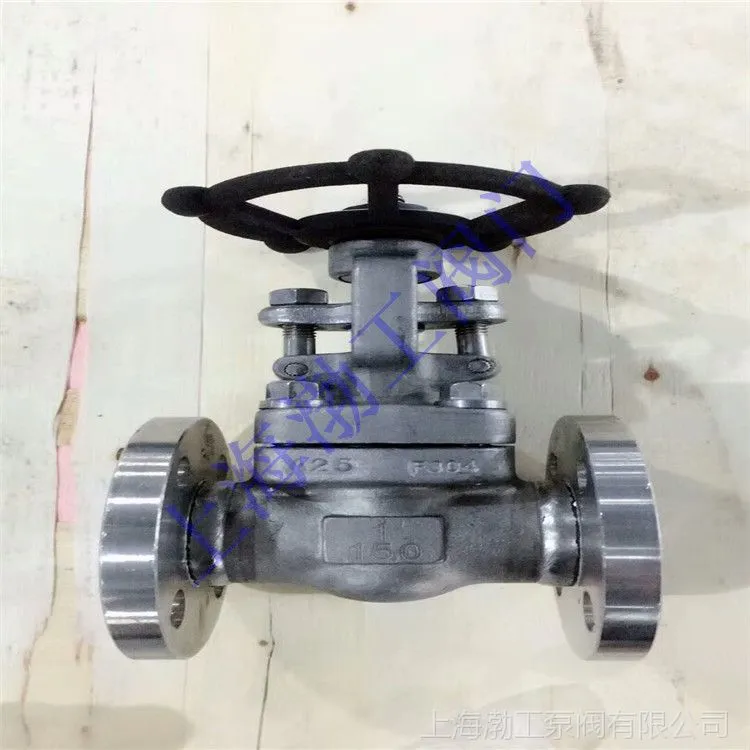

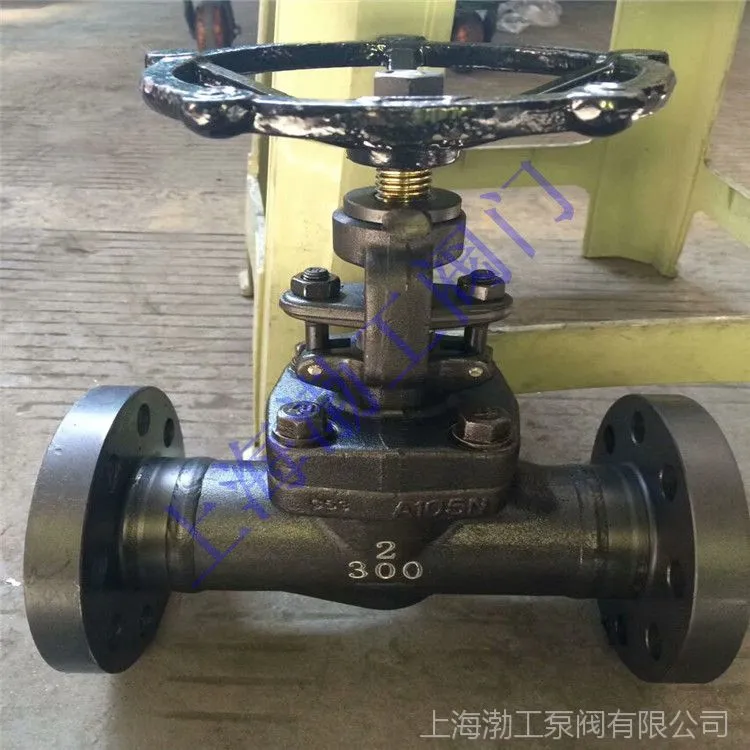

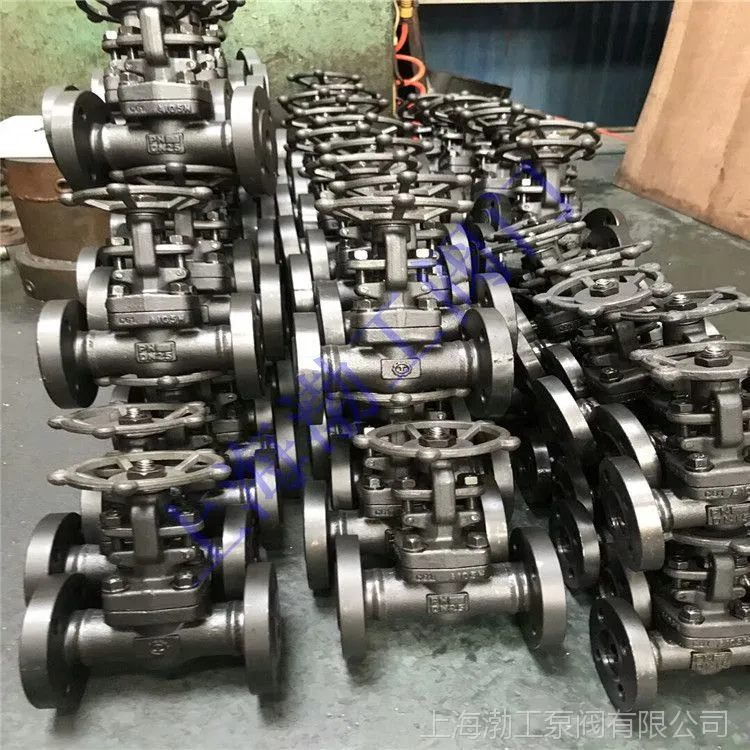

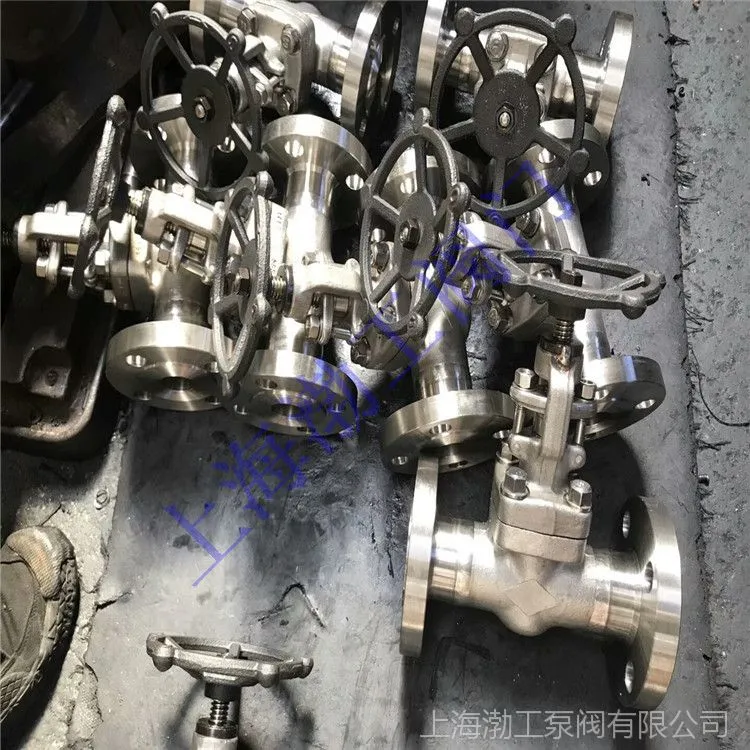

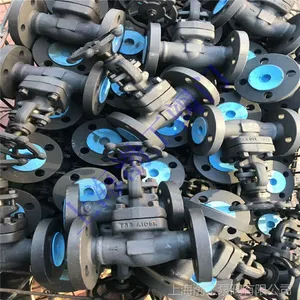

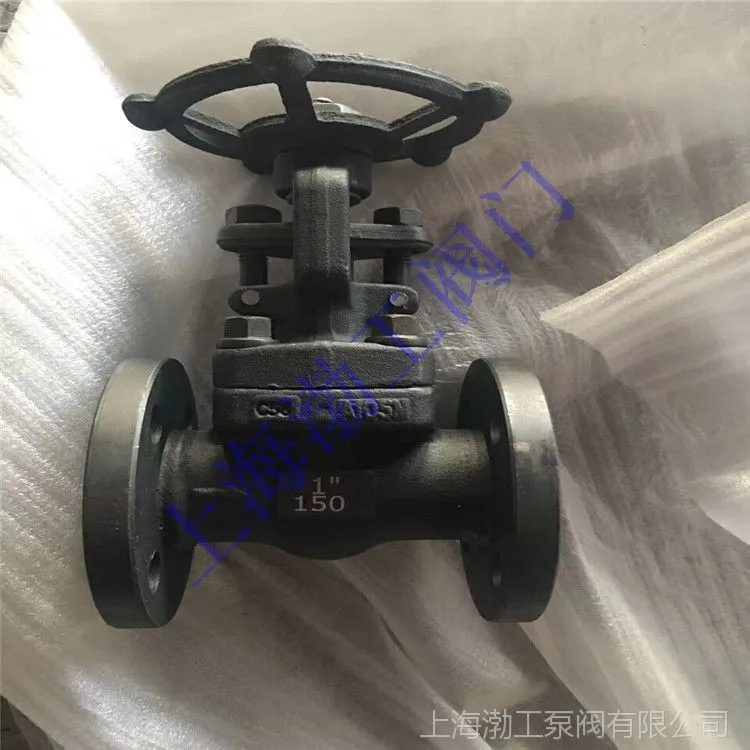

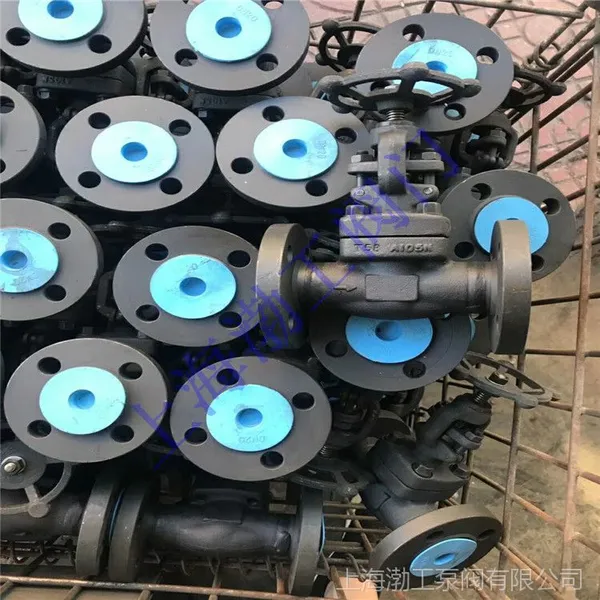

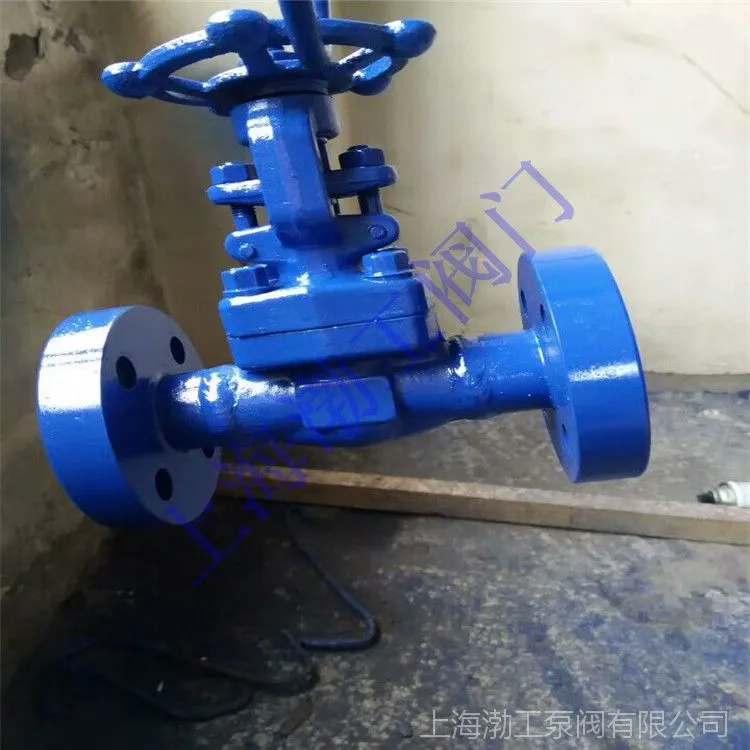

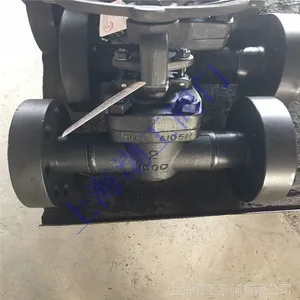

小口径锻钢闸阀 Z41Y-40C 保温锻钢闸阀 BZ41Y DN25

『锻钢闸阀』专业生产厂家，由本厂自主研发生产的【锻钢闸阀】质量可靠、价格合理、售后服务完善。『锻钢闸阀』适用于各种轻重工业及楼宇管道。【锻钢闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	锻钢法兰闸阀
产品型号	Z41H、Z41Y
公称通径	DN10-50
压力范围	1.6MPa-16.0MPa
阀体材质	铸铁、铸钢、不锈钢

产品概述:

锻钢法兰阀门有三种阀盖设计形式?1?7***种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)?1?7客户有特殊要求时也可采用金属环连接?1?7***种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封?1?7客户有特殊要求时也可采用合焊透连接?1?7第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀?1?0截止阀?1?0升降式止回阀和旋启式止回阀及球阀?1?7

法兰端阀门制造标准

法兰阀门符合API602和ANSIB16.34.检验与测试按API598,标志按MSS-SP-25

材质明细表:

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3 阀体	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀座	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	闸板	Corrugated SS + graphite		SS + PTFE
6	阀杆	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	垫片	A193 B7	A193 B16	A193 B8	A193 B8M
8	阀盖	A276 420		A276 304
9	螺栓	A276 410		A182 F304(L)	A182 F316(L)
10	销子	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压盖	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺栓	A193 2H	A194 4	A194 8	A194 8M
13	填料压板	A276 410
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	SS
16	螺母	A197
17	铭牌	A473 431
18	手轮	Flexible Graphite		PTFE
适用介质		水?1?0蒸汽?1?0油品等	水?1?0蒸汽?1?0油品等	硝酸?1?0醋酸等
适用温度		-29~425 oC	-29~550 oC	-29~180 oC

注意:客户需求的其他材质也可采用.密封面材料配对客户***内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

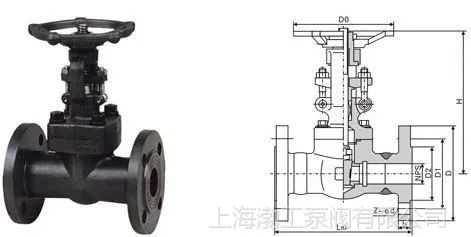

主要连接尺寸(MM)和重量(KG) 150Lb~600Lb

规格			1/2"	3/4"	1"	1/4"	1-1/2"	2"
L(RF)L1(BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H(开)	150,300		158	169	197	236	246	283
H(开)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
重量	150	RF	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RF	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RF	5.9	7.4	10.4	16.2	17.5	28.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1

主要连接尺寸(MM)和重量(KG) 900Lb~1500Lb

规格		1/2"	3/4"	1"	1/4"	1-1/2"	2"
L(RTJ)	900,1500	216	229	254	279	305	371
L1(BW)	900,1500	216	229	254	279	305	368
H(开)		197	197	236	246	283	330
W		125	125	160	160	180	200
重量	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
重量	BW	5.2	9.3	12.4	13.8	18.9	27.5
