WJ41H-300LB 波纹管美标截止阀美标法兰截止阀 WJ41Y WJ41H价格

订货号：20180808015	品牌：渤工泵阀	货号：20180808015
型号：WJ41W-300LB	连接形式：法兰	材质：碳钢、不锈钢
公称通径：DN15-DN400mm	适用介质：水、蒸汽、油品等	压力环境：常压
工作温度：常温	标准：国标	外形：大型
流动方向：单向	驱动方式：手动	零部件及配件：配件
形态：角式	3C阀门类别：工业	规格：DN15-DN400
是否跨境货源：否

展开

WJ41H-300LB 波纹管美标截止阀美标法兰截止阀 WJ41Y WJ41H

『WJ41H,WJ41Y国标波纹管截止阀』专业生产厂家，由本厂自主研发生产的【波纹管截止阀】质量可靠、价格合理、售后服务完善。『WJ41H,WJ41Y国标波纹管截止阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【截止阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	WJ41H,WJ41Y国标波纹管截止阀
产品型号	WJ41H、WJ41Y
公称通径	DN15-350mm
压力范围	1.6-4.0MPa
阀体材质	铸钢，不锈钢

产品概述：

WJ41H、WJ41Y国标波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。适用于公称压力PN1．6～16MPa，工作温度-29～350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。广泛应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中，性能***，广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），***阀杆的零泄漏。没有流体损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。

结构特点：

（1）、产品结构合理、密封可靠、性能优良、造型美观；

（2）、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；

（3）、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；

（4）、双重密封，性能更可靠；

（5）、阀杆升降位置指示更直观；

（6）、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

主要技术规范：

结构形式	BB-BG-OS&Y
驱动方式	手动
驱动方式	气动
设计标准	DIN3356
结构长度	DIN3202
连接法兰	DIN2543-2545
试验和检验	DIN3230

产品性能规范：

公称压力(MPa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	适用介质
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4

主要零部件材质：

序号NO.	名称	材质
1	阀体	WCB、F304、F316
2	阀瓣	2CR13、F304、F316
3	轴销	F304、F316
4	波纹管组件	F304、F316L
5	阀盖	WCB、F304、F316
6	填料	柔性石墨、PTFE
7	压套	25#、F304、F316
8	定位片	25#、F304、F316
9	阀杆螺母	铜合金ZQA19-4
10	手轮	碳钢
11	并帽	25#
12	油杯	黄铜
13	六角螺母	ASTMA193 2H、A193-8、A193-8M
14	双头螺栓	ASTMA193 B7、A193-B8、A193-B8M
15	垫片	柔性石墨+不锈钢
16	阀杆	2Cr13、F304、F316

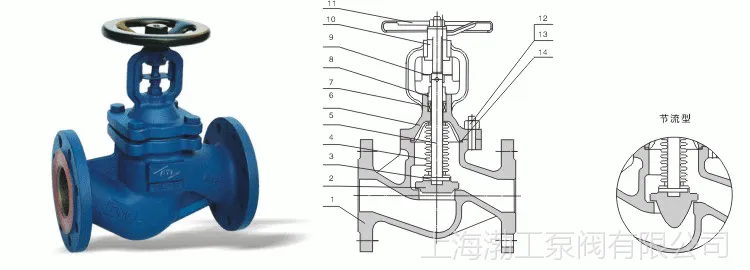

结构图及主要连接尺寸：

1.6MPa主要外形连接尺寸及重量：

口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

2.5 MPa主要外形连接尺寸及重量：

口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

4.0 MPa主要外形连接尺寸及重量：

口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
