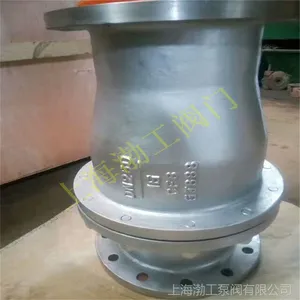

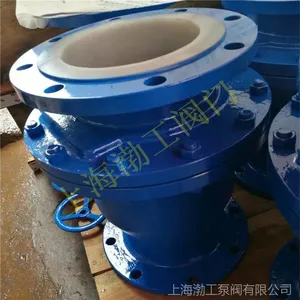

一、H44F46旋启式衬氟止回阀用途：

旋启式衬氟止回阀用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

二、衬氟止回阀H44F46阀体主要材质：

碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L；铬钼钢、蒙乃尔(400/500)、20#合金，哈氏合金等金属材料。

三、H44F止回阀生产标准与规范：

1、设计与制造：API594、API6D、JB/T8937
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验：API598、JB/T9092
5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47。

四、衬氟旋启式止回阀结构特点：

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高

五、旋启式止回阀作用原理及结构说明：

1、作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
2、结构说明
a、结构形式：旋启式单阀瓣
b、驱动方式：对焊连接
c、连接形式：对焊连接
d、阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。

六、旋启式止回阀维护、保养与安装、使用：

1、该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。
2、存放月运输时启闭件应处于关闭装置，同时应做好以下工作：
a、阀瓣应固定于开启位置
b、通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；
c、汽缸部位进行适当的包装防护、防震和防碰；
d、阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。
3、长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。

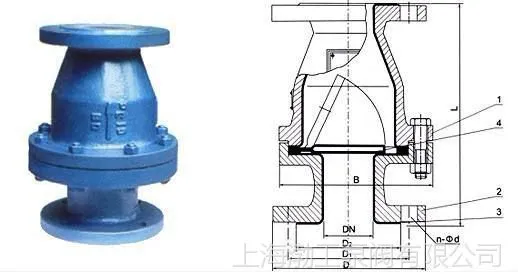

七、H44F46衬氟旋启式止回阀主要连接及外形尺寸：

H44F-10、H44F46-10主要连接及外形尺寸：

H44F-16C、H44F46-16C衬氟旋启式止回阀主要连接及外形尺寸：
