简佑

FJK - SF - JY 01 型

防火卷帘控制器

综述：

本公司生产的FJK- SF- JY01型防

火卷帘控制器，完全符合GA386标准，

市场销售产品与送检产品完全一致，均可

通过国家归□ 部门检验。为了方便现场安

装使用，本产品对外接三相电源的接线故

障进行了细分化指示，将每根相线故障直

接指示给用户。

二、 接线说明：

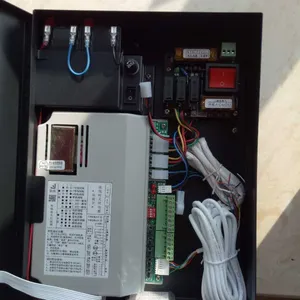

控制器与电机为接插件方式连接，

一一对应接插牢固，操作时请关闭所有

电源。控制器与本公司锁盒七根线按顺序

—一对应接好即可。

三、 主要功能：

1 、方便、***故障检测：〇表示

闪烁●參表示长亮 x 表 示 憶 灭

电机故障

1、 主备电切换：

控制器由三相电供电工作（需零线）

当三相电故障时，自动切换至备电工作；

当三相电恢复时，自动切换回三相电，并

对备电充电 ；

2、 速放装置：

当三相电有故障时，手动按“下降"

键，控制器可利用备电启动速放装置将门

下降至底：有探测器报警或消防联动信号

输入时，控制器也可自动启动速放装置，

使卷帘依靠自重下降至中位停止，并延时

“中位延时”时间后自动下降至底；如果

在速降过程中按任一键，卷帘停止后延时

“中位延时”时间再下降至底。

3、 探测器和消防联动：

1 ) 拨 码 开 关 1 拨 至 〇 N位，烟感动

作后，卷帘下降至中停位置，等温感动作

后，再下降至下限位置。

2)  拨 码 开 关 1 抜 至 OFF位，烟感

动作后，卷帘下降至中停位置，延时后，

下降至下限位置。

3)  半降信号动作后，卷帘门下降至

1.8米位置；全降信号动作后，卷帘门下

降牵至底。

4)  探测器动作的优先级高于消防联

动。

4、 反馈：

可以向消防中心反馈故障、上位、中

位、下位和火警等状态。

5、 手动优先逃生功能：

在火警状态下，按手动按钮盒上任一

键，卷帘会自动返升至1.8米高位置，方

便人员逃生。

6、 三相电相序自动调整：

三相电相序变更时，控制器自动调整

相序，使电机的运行方向不变。

8、 自检功能：

同时按控制器内的“消音”和“停止”

键，控制器点亮指示灯、输出报警音以检

测指示灯和蜂鸣器工作是否正常。

9、 消音功能：

按控制器内的“消音”键，控制器能

消除当前声音。

四、调试步骤：

1、将门升至上限位位置，然后关闭

电源。

2、  将拨码开关2拨至“ON”位，

打开电源。

3、  按“下降”键，卷帘下行，当运

行至中停位时，按“停止”键。卷帘停止

并记录上限位到中停位时间。

4、  再按“下降”键，使卷帘运行至

底位自动停止。

5、  再按“上升”键，卷帘上行至中

停位时，按“停止”键，卷帘停止并记录

下限位到中停位时间。

6、  再按“上升”键，使卷帘上行至

顶位；再按“下降”键，控制器调用速降

使卷帘下降，当运行至中停位时，按“停

止”键，卷帘停止并记录速降从上限位到

中停位时间。

7、  关闭电源，将抜码开关2拨回

“OFF”位后重新打开电源，控制器进入

正常运行状态。

注.以上步骤可重复调整。为了方便

调试，试模式也可通过按住手盒停止键

六秒钟后进入，进入调试模式后按调试步

骤第3步继续，所有调试步骤完成后，

控制器会自动退出；如果进入调试模式后

15秒仍无按键操作，控制器会自动退出

调试模式；进入调试模式后无按键操作时，

调试参数不会被修改。

五、调试其它参数：

1、控制器“中位延时”时间出厂时

已设置为3 0 秒，如需更改，可在调试步

骤第3 步后按“上升”键，开始计时（此

时控制器内的蜂鸣器会发出报警声，卷帘

不动），当到达所需时间后按“停止”键，

这段时间就是“中位延时”时间。中停延

时时间调整完毕后，再继续完成后面的凋

试步骤。

2、卷帘速降时，为避免卷帘下降的

速度过快，控制器默认方式力下降2 秒停

止2 秒。也可改为连续下降，方法是将拨

码开关3 拨至ON 位置，按调试步骤调试

结束后，控制器控制速降时即为连续下降。

六、主要参数：

1、 主电源 ： AC380V50HZ

2、 备用电池 ： DC12V/1.2Ah2节

3、 电机功率：<2KW

4、 反馈触点容量：DC24V/500mA

5、 工作温度：-10°~+55°C

6、 工作相对湿度：≤95%

7、 工作大气压力：85?106Kpa
8.   尺寸：
    320mm×240mm×75mm

五.其他
1、装箱单

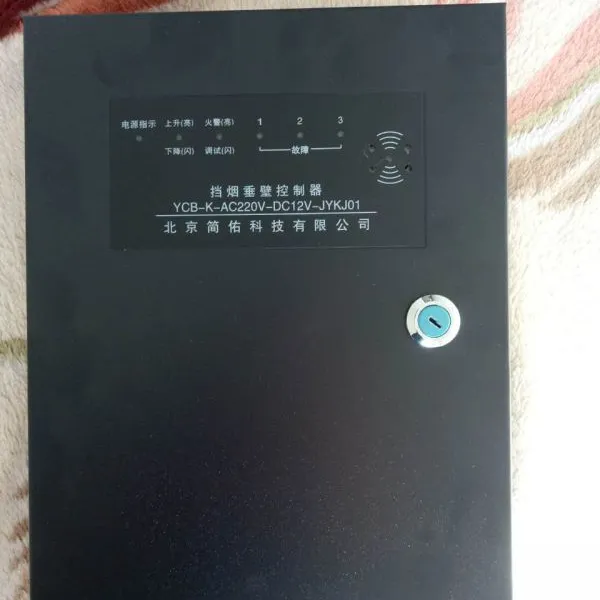

1 )挡烟垂壁控制器      壹台

2) 使用说明书          壹份

3) 产品合格证          壹份

4) 备用保险15Aa       壹只

5) 备用保险管12A      壹只

6) 15 K /0.25 W 电阻     壹只
 本产品免费保修一年，终身维修。

感谢您的选择。
