一、风机概述

本系列产品适用于含有类A、B级，温度组另为 T1-T4 组的可燃性气体与空气形成的爆炸性气体混合物，划分区域为 1区、2区 的场所如：石油、***、化工、机械、医药、冶金等行业的车间、仓库、办公室、加油站等处的降温、通风。

1、爆炸性气体混合物的级别为ⅡA、ⅡB级，温度组别为T1-T4组；

2、海拔高度不超过1000米；

3、环境温度-20℃~+40℃；

4、相对湿度不大于95%（+25℃）；

5、无雨水侵袭，剧烈冲击和振动的地方；

6、电源电压为220V/380V，50HZ；

■结构特点

1、风叶采用含镁量小于0.5%（重量比）的高强度铝合金制成。

2、隔爆型三相异步电动机和隔爆型外壳有机座、前、后端盖组成，其材质采用高强度铸铁制成，机座与端盖的结合面为隔爆接合面，接合长度大于12.5mm，间隙小于0.2mm，端盖与轴组成的圆筒隔爆面，其隔爆长度大于12.5mm，间隙小于0.3mm，单边间隙小于0.2mm，小单边间隙大于0.075mm。

3、摇头机构由电动驱轮减速器，牵动连杆旋盘等零件运动来实现。旋盘上有三个螺孔，其分布位置位于旋盘中心，距旋盘中心15mm和旋盘中心22mm，用于调节摇头摆角，当连杆的一端接于旋盘中心，则不摇头，接于距旋盘中心15mm处时，摇头摆角约为45°，接于距旋盘中心22mm处时，摇头摆角约为90°。

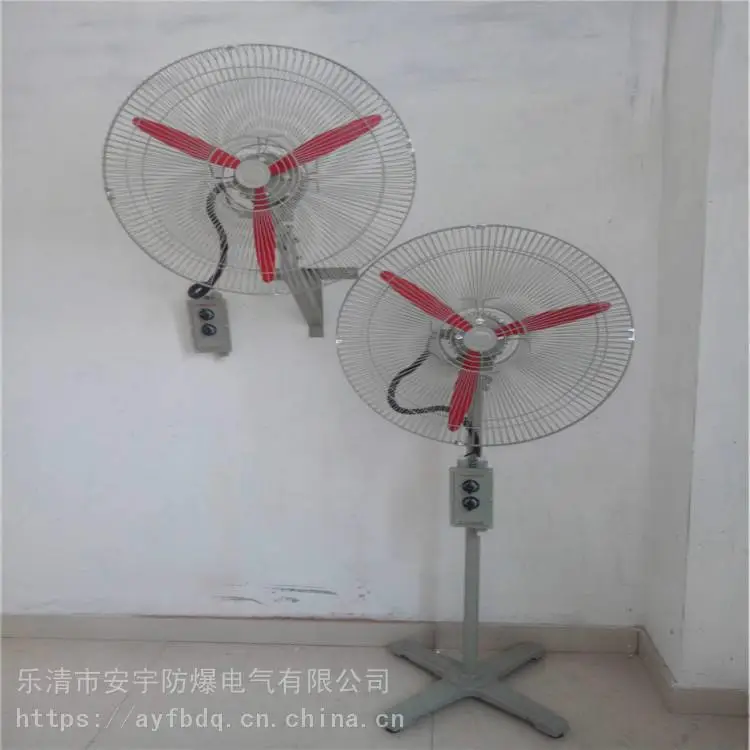

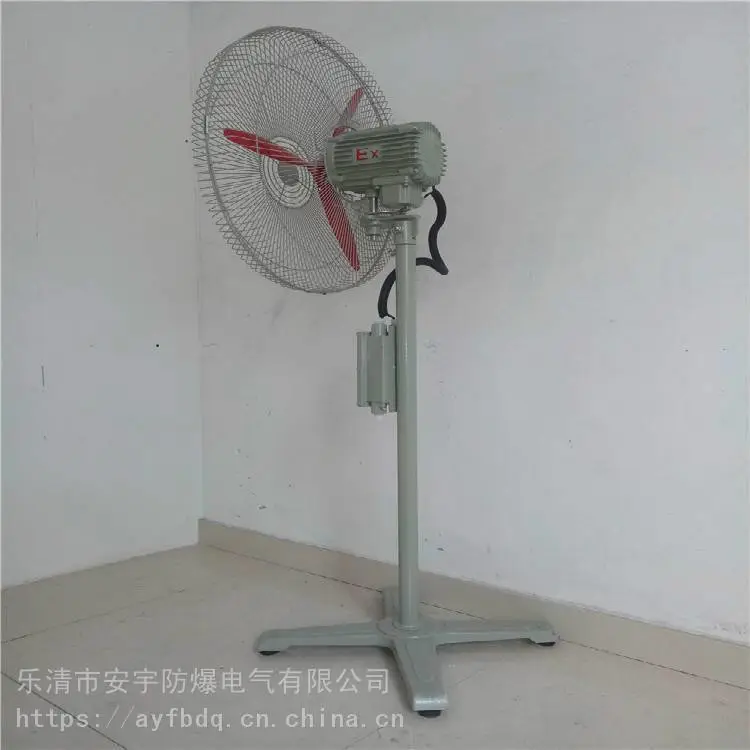

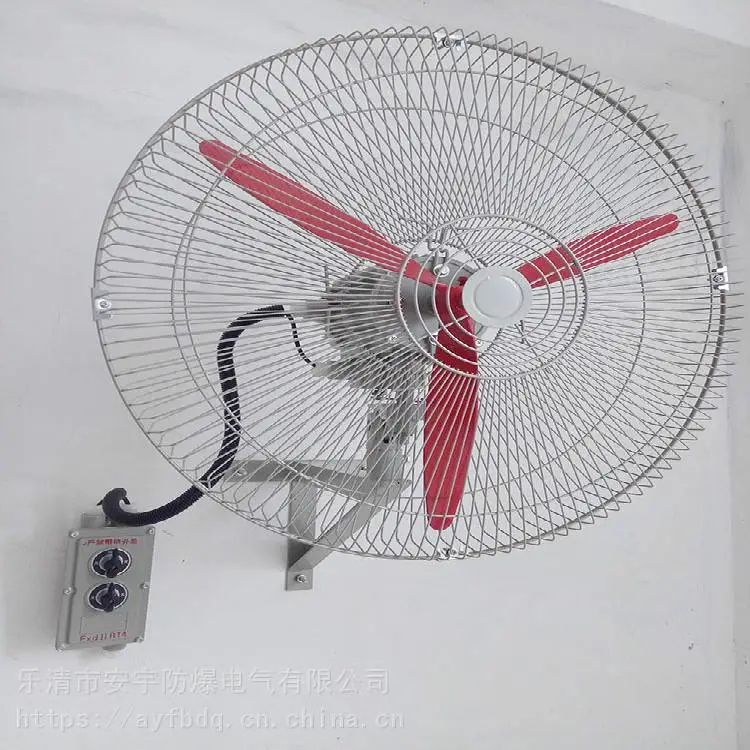

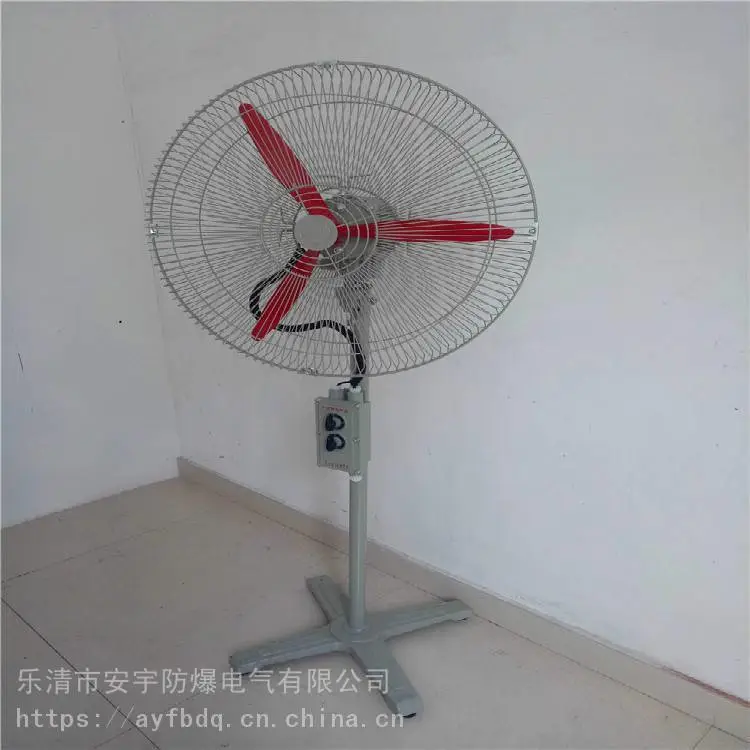

4、摇头扇有二种固定方式，一种为落地式，另一种为墙固式。落地式配立杆及底座，墙固式配墙上固定三角安装架

二、型号含义

三、技术参数

外形及安装尺寸
