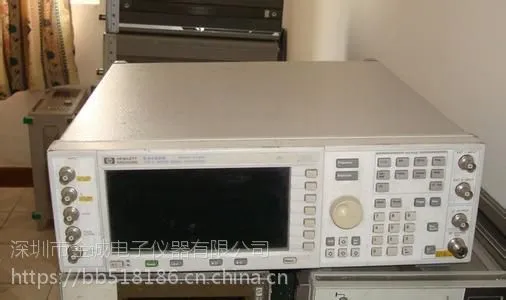

二手Agilent E4400B ESG-A系列 1G信号发生器

深圳市金诚电子仪器有限公司

联系人:李建强  手 机：13590197610

电 话：0755-29489781传　真：0755-29768532

QQ:547846184  Email：szpuhui17@163.com

地　址：深圳市宝安区沙井街道工人路上城名邸E栋E1508

产品名称： 高频信号发生器

品牌： 安捷伦agilent

产品详细说明：

?灵活结构、有供选件用的升级途径

?4 GHz电子衰减器、可靠、重复性好

?高精度

?宽带频率调制和相位调制

?步进扫描（频率、功率、列表）

?机内函数发生器

Agilent ESG-A系列模拟射频信号发生器以***的质量和可靠性提供优良的通道内性能，且价格适中。

作为首批***信号发生器，它们提供极好的频率和电平控制以及多种调制功能。

它们能很好地满足目前在接收机测试、元器件测试和本地振荡器应该方面日益提高的要求。

可适应将来的需求Agilent ESG-A系列的创新设计提供可改装的灵活结构，以满足发展的市场提出的新需求。

这些信号发生器为当前或将来的选件提供升级途径，以及从模拟向数字的转化。

仪器的购置与维护费用低

较低的初始成本、高可靠性的3年保用期和2年的校准周期，所有这一切都力求将仪器的购置与维护的费用降至***限度。

Agilent ESG-A系列射频信号发生器从设计上***了仪器的长期可靠性、大批量生产测试能力和长时间的正常运行能力。

技术指标：

频率：

E4400B 250K-1GHz

E4420B 250K-2GHz

E4421B 250K-3GHz

E4422B 250K-4GHz

分辩率： 0.01Hz

转换速度：

调制接通：<45ms,典型值

调制断开：<35ms,典型值

精度： 稳定值，*fc时基

扫描方式

工作方式： 步进：频率和功率以及任意列表

停留时间： 1ms~60s

点数： 2~401

内部参考振荡器：

进基稳定度： 标准

老化率： <±0.1ppm/年

<±0.0005ppm/日（45天以后）

温度（0°~55℃） <±0.05ppm,典型值

线路电压： <±0.002ppm,(+5%,-10%),典型值

时基参考输出：

频率： 10MHz

幅度： >0.35Vrms(50Ω负载）

外部参考输出：

频率： 1,2,5,10MHz±典型值10ppm(1ppm,选件1E5）

幅度： >0.15Vrms

输入阻抗： 50Ω

输出：

范围标准选件UNB

250kHz~1000MHz +13~-136dBm +17~-136dBm

>1000MHz~3000MHz +10~-136dBm +16~-136dBm

>3000MHz~4000MHz +7~-136dBm +13~-136dBm

分辩率： 0.02dB

电平精度：（在23°±5℃时） +7~-127dBm <-127dBm

250kHz~2GHz ±0.5dB±1.5dB

2GHz~4GhZ ±0.9dB±2.5dB

衰减器保持电平范围： >17dB(>23dB,选件UNB)

转换速度：<25ms,典型值（30ms,选件UNB）

采用功率搜索方式时：<235ms,典型值（245ms,选件UNB）

反向功率保护： 250kHz~2000MHz:50W

>2000MHz~4000MHz:25W

直流电压： 50V

驻波比（典型值）： 标准选件UNB

250kHz~2000MHz<1.4:1 <1.25:1

>2000MHz~4000MHz<1.9:1 <1.35:1

输出阻抗： 50Ω

频带：

频带频带范围 N#

1 250kHz~≤249.999MHz 1

2 >249.999~≤500MHz 0.5

3 >500MHz~≤1GHz 1

4 >1~≤2GHz 2

5 >2~≤4GHz 4

频谱纯度

在初始单边带相位一噪声（典型值，在20kHz偏移处）

在500MHz上： <-138dBc/Hz

在1000MHz上： <-135dBc/Hz

在2000MHz上： <-129dBc/Hz

在3000MHz上： <-123dBc/Hz

在4000MHz上： <-123dBc/Hz

剩余调频(连续波方式,0.3-3kHz带宽,CCITT，rmsl)

频率调制

频偏： N*1MHz

分辨率： 频偏的0.1%成1Hz，两者中较大的一个

频偏精度： (1kHz速率,频偏±(FM频偏的3.5%+20Hz)

调频响应（频偏=100kHz)

路径 速率 3dB带宽，典型值

1dB带宽 3dB带宽

FM1 dc/20Hz~100kHz dc/5Hz~10MHz

FM dc/20Hz~100kHz dc/5Hz~1MHz

失真：（1kHz速率，总谐波失真，频偏=N*100kHz)：<1%

相位调制：

偏移： 正常带宽 N*10弧度

大带宽 N*1弧度

分辩率： 设置偏移的0.1%

偏移精度（1kHz速率） <±（偏移的5%+0.01弧度）

调频响应

调相方式 偏移 速率（3dB)带度

фM1 фM2

正常带宽 N*10弧度 dc~100kHz dc~100kHz

大带宽 N*7弧度 dc~7MHz dc~1MHz

失真 (1kHz速率，总谐波失真，频偏1%

幅度调制（Fc>500kHz)

范围: (包络峰值≤额定功率）：0~***

分辩率： 0.1%

速率： dc/10Hz~10kHz

失真(1kHz速率，总谐波失真）： 30%AM:<1.5%,90%AM:4%(典型值）

精度（1kHz速率）：〈±（设置值的6%+1%）

脉冲调制标准：

通/断比： ≤3GHz;>80dB;>3GHz;>60dB

上升/下降时间： 150ns,典型值

最小脉宽（典型值）： ALC接通：2μs，ALC断开：0.4μs

脉冲重复频率（典型值） ALC接通：10Hz~250kHz

ALC断开：DC~1.0MHz

电平精度（相对于连续波）： ±0.5dB，典型值

内部脉冲发生器： 方波速率：0.1Hz~50kHz

脉冲周期：16μs~30s

宽度：8μs~30s

分辩率： 4μs

高性能脉冲调制，选件1E6 通/断比：>80dB

上升/下降时间：<10ns

内部脉冲信号源

提供调频、调相和调幅信号以及低频输出

波形： 正统波、方波、斜波、三角波、脉冲和噪声

速率范围： 正弦波:0.1Hz~50kHz

方波、斜波、三角波：0.1Hz~10kHz

分辨率： 0.1Hz

仅脉冲时： 4μs

频率精度： 0.005%

扫描正统波工作方式（频率、相位连续）

工作方式： 触发扫描或连续扫描

频率范围： 0.1Hz~50kHz

扫描时间： 1ms~65s

分辨率： 1ms

双正统波工作方式

频率范围： 0.1Hz~50kHz

幅度比： 0~***

幅度分辨率： 0.1%

低频输出（内部调制源）

幅度： 0~3Vp,50Ω

输出阻抗：<1Ω

外部调制输入

调制类型： Ext1:FM,фM,AM和突发脉冲包络

Ext2:FM,фM,AM和脉冲

高/低指标器（100Hz~10MHz带宽，只适用于交流耦合输入）： 当输入电平误差超过3%（正常值）时即启动。

远程编程：

接口： 带听和讲的GPIB（IEEEE-488.2-1987).RS-232

控制语言： SCP版本1992.0,还与HP

8656B及8657A/B/D/J助记符兼容

受控功能： SH1,AH1,T6,TE0,L4,LEO,SR1,RL1,PP0,DC1,DTO,CO,E2

一般指标：

电源指标： 90~254V；50，60或400Hz；200W值

工作温度范围： 0~55℃

泄漏： 传导干扰和辐射干扰符合MIL-STD-461B

RE02 Part2和CISPR11标准

贮存寄存器： 包含100个贮存寄存器，可提供10个测量时序

重量： 净重<12.7kg(28磅）；发运重量<21kg(46磅）

尺寸： 133mm(高）*426mm(长）*432mm（深）(5.25英寸*16.8英寸*17英寸)

主要技术资料

*ESG 系列产品手册，p/n 5968-4343E

*ESG 系列技术指标，p/n 5965-3096E

*ESG 系列选购指标，p/n 5968-2807E

*信号源产品目录，p/n 5965-3094E

订货信息

*Opt 1EM将连接器移到后面板上

*Opt 1E6高性能脉冲调制

*Opt UNB带机械衰减器的高功率信号发生器

附件

*运输箱p/n 9211-1296

*83300A 远程控制接口

备注：

     本公司专业经营各类二手进口仪器（销售、租赁业务），成色新，价格低，技术***、质量可靠、性能稳定的优良产品。长期承接销售、租赁、维修、回收二手***仪器, 包括Agilent、HP、Anritsu、Advantest、R/S、/MARCONI等世界***的具备丰富的经验和库存！价格优惠，售后保修服务非常好。***收购二手仪器仪表，欢迎来电咨询或亲临挑选.
