进口卡套式球阀|进口10000PSI球阀|进口双卡套球阀价格

品牌：威盾	型号：VTON	材质：不锈钢
连接形式：卡套	结构形式：浮动球球阀	3C阀门类别：工业
订货号：059	货号：059	公称通径：3-25mm
适用介质：氮气	压力环境：高压	工作温度：常温
标准：美标	流动方向：双向	驱动方式：手动
零部件及配件：手轮	用途：截止	类型(通道位置)：二通式
作用对象：电站	规格：DN3-DN25	是否跨境货源：否

展开

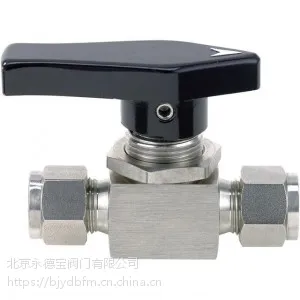

进口卡套式球阀|进口10000PSI球阀|进口双卡套球阀

进口卡套式球阀

品牌：美国威盾VTON

型号：VS4F-2/3CB

进口卡套式球阀特点：

1. 用于流路的开通-截断

2. 球阀无调节能力，如果系统需要实现流量调节，必须串联调节阀来完成

3. 二通球阀的工作压力可达20.6MPa

4. 二通球阀的标准形式是水平阀，也可选用角式阀

5. 使用介质为氧气时，需采用脱脂处理

6. 可面板安装

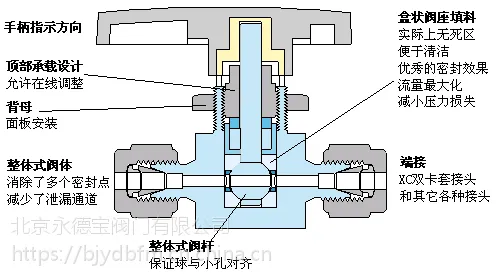

进口卡套式球阀结构示意图：

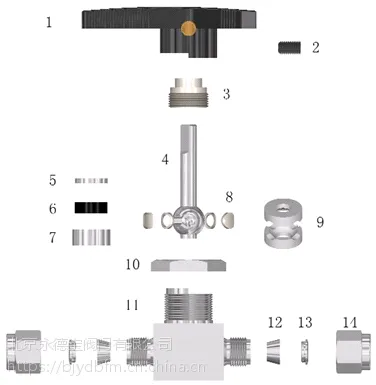

卡套式球阀主要零件材料

序号	零件	材料	标准
1	手柄	带有黄铜手柄芯的尼龙
2	顶丝	SCM435	DIN916-1980
3	压盖	4Cr13	GB/T1220-1992
*4	阀杆	316	GB/T1220-1992
5	垫片	316	GB/T1220-1992
*6	密封圈	RPTFE	HG2-535
*7	导向座	316	GB/T1220-1992
*8	衬垫、衬环	316	GB/T1220-1992
*9	密封帽	RPTFE	HG2-535
10	背母	316	GB/T1220-1992
*11	阀体	316	GB/T1220-1992
*12	前卡套	316L	GB/T1220-1992
13	后卡套	316	GB/T1220-1992
14	螺帽	316	GB/T1220-1992

注意：1.序号前加*表示与介质存在接触

2.润滑剂为硅脂

进口卡套式球阀结构尺寸图

卡套式球阀结构尺寸

端接		通径（mm）	Cv 水平阀	Cv 角型阀	尺寸（mm）
入口/出口	尺寸	通径（mm）	Cv 水平阀	Cv 角型阀	C	G	E	F	L	P	Q	H	H1	M
公制管接头（mm）	2	1.8	0.15	0.1	48.6	9	9	25.6	51.2	4	14.5	33.5	24	36.1
	3	2.4	0.2	0.15	48.6	9	9	25.6	51.2	4	14.5	33.5	24	36.1
	4	2.4	0.2	0.15	48.6	9	9	26.5	53	4	14.5	33.5	25	37
	6	3.2	0.6	0.35	48.6	9	9	28.7	57.4	4	14.5	33.5	26.7	39.2
	6	4.5	2.4	0.9	64.5	10.5	10.5	30.7	61.4	6	19.5	40.5	30	43.2
	8	4.5	1.5	0.9	64.5	10.5	10.5	31.5	63	6	19.5	40.5	29	43.5
	10	4.5	1.5	0.9	64.5	12	12	33	66	5	19.5	40.5	32	46
	10	7	6.0	2.0	84	14	14	39.5	79.1	7	27.5	54.5	35	59
	12	4.5	1.5	0.9	64.5	12	13	35	70	3	19.5	40.5	34	47.8
	12	7	6.0	2.0	84	14	14	41.6	83.2	7	27.5	54.5	36	61

如果您有需要咨询更详细的产品信息

欢迎联系美国威盾VTON授权一级代理商：北京永德宝阀门有限公司

电话：010-57038765；15001010879

或登录我公司网站、查看具体信息
