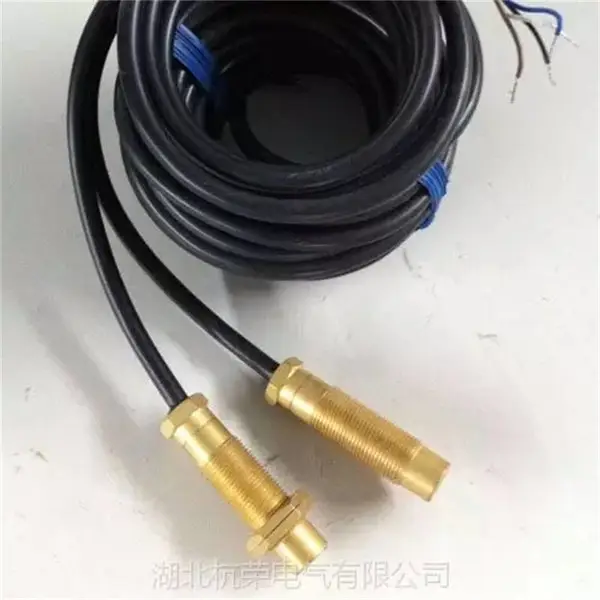

杭荣防爆接近开关E2E-X8MD1-M1G-Z接线图：

1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源负，电流从输入模块流出，此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正，电流流入输入模块，此时，一定要选用PNP型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的控制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书体接线。

杭荣防爆接近开关E2E-X8MD1-M1G-Z技术参数：

1、本体材质：A.B.S

2、填充物：Epoxy

3、功率：10W

4、z开关电压：100 VDC

5、开关电流：0.5

6、崩溃电压：220 VDC

7、负载电流：1.0A

8、接蚀电阻：100 mΩ

9、缘电阻：108 Ω

10、释放时间：0.1 ms Max

11、感应时间：0.4 ms Max

产品数字：

1、为了产品的可靠性，杭荣的产品选材均选用或名品产品。

2、在同等竞争条件下，我公司在不以降产品技术性能、更改产品部件为代价的基础上，真诚以较好的数字给贵方。

交货期：

产品交货期：一般常规格产品，产品需定制，按用户来样或图片参数要求定制，若有要求，需提前完工的，我公司可特别组织、安装，力争满足用户需求。

杭荣部分产品型号：

不锈钢双向拉绳开关LXB-02GKK JB/T
不锈钢跑偏开关PXB-02GKH-C
拉绳开关LLP2I
皮带拉绳开关kiepe prs001
行程开关机械式WLCA2
接近开关LD108-5/FAA11-30-1A/二线常闭220VAC
接近开关XS4/P30PA340_12-24VDC
接近开关LJ18A3-8-Z/BY/PNP_10-36VDC
SD30-2410KA速度开关
接近开关XS4P18PA340
拉绳开关双向HFKLT2-S2
拉绳开关双向XD-TA-2-F
接近开关Ni8-M18-OP6L
接近开关LJ18A3-8-J/EN
接近开关E3F-5DN1
接近开关E2E-X10ME1-Z
接近开关_Ni8-M18-AZ3X
跑偏开关HFKPT1-12-30
光电开关E3K100-DS100M1
