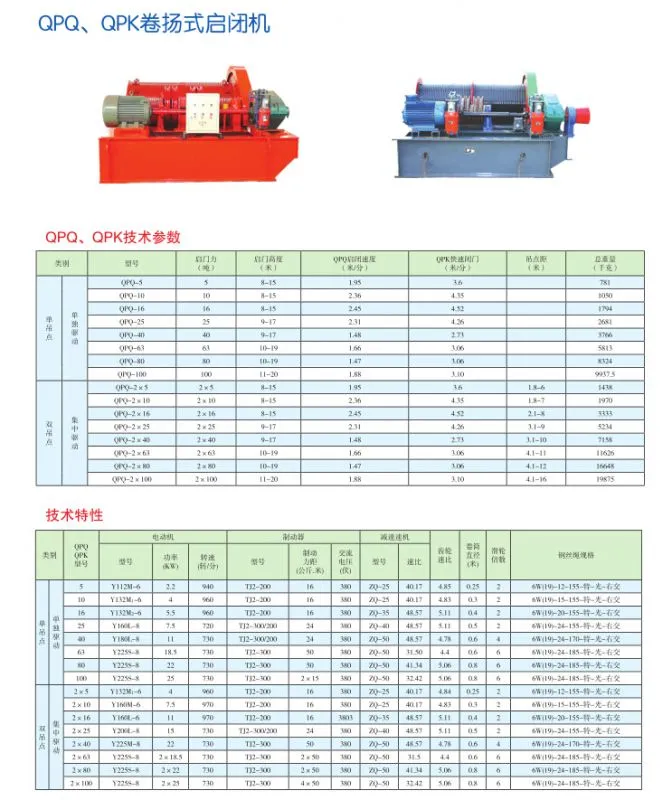

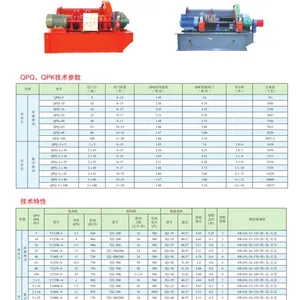

供应QP卷扬式启闭机 水库大型卷扬式启闭机

卷扬式启闭机结构特点

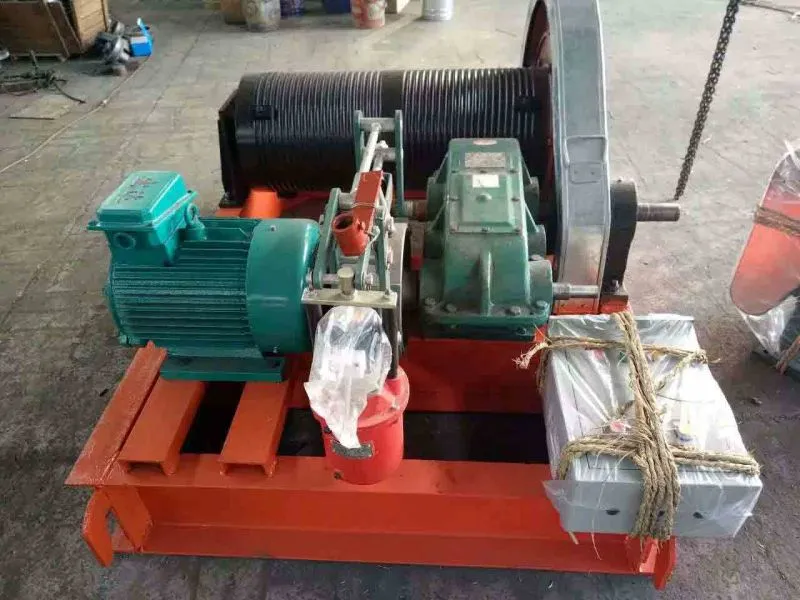

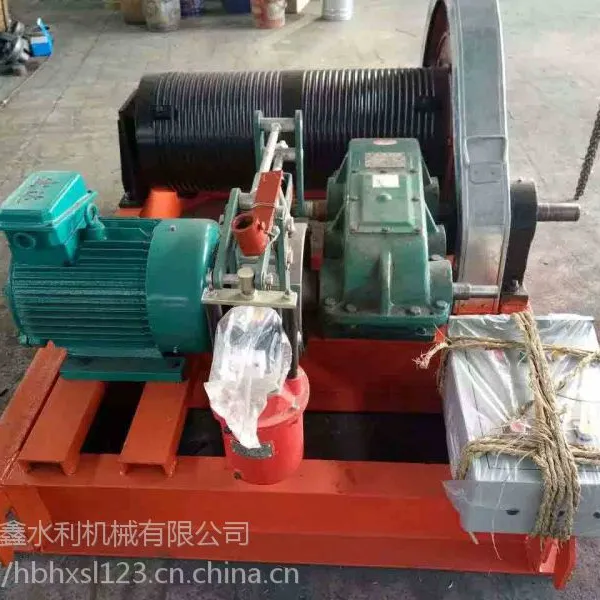

卷扬式启闭机是由机架,起升机构,电气控制系统组成。起升机构主要由滑轮组,卷筒组,驱动装置（包括形式齿轮副,减速器,制动器,电动机等）及安全装置等部件组成,启闭机通过位于滑轮组动滑轮上的吊具与闸门相连,以启闭闸门。其工作原理是：由电动机通过带动制动轮联轴器和减速器驱动开式齿轮副和卷筒转动,卷筒上钢丝绳又通过滑轮和平衡滑轮实现吊具的升降。
卷扬式启闭机上一般不宜彩单联滑轮组。因为单联滑轮组在提起或下放闸门的过程中,会使闸门产生水平位移,从而引起闸门晃动。双联滑轮组在工作时无此现象发生。另外滑轮组的倍率宜采用偶数,可避免因钢丝绳的张图使动滑轮组产生扭转,而且平衡滑轮布置在定滑轮上,可用来操纵荷载限制器。
卷扬式启闭机的卷筒一端用螺栓固定在大齿轮上。为与双联滑轮组配套,启闭机应采用双联卷筒,卷筒有单层卷绕和多层卷绕之分,高扬程启闭机为减少卷筒长度,通常采用双层或多层卷绕。驱动装置中的减速器,制动器,电动机一般都采用通用标准系列产品。电动一般采用三相交流起重用电动机,电动机轴上所装的制动器为常闭式,以便闸门能停在任意不同开度。起重容量较小（400KN以下）的启闭机,除所装的电动机外,尚可在电动机或减速机轴的另一端增设手摇机构。开式齿轮副的的传动比一般小于6.3.
安全装置一般包括荷载限制器,行程限制器等。卷扬式启闭机的容许超载值一般定为不得大于额定起重容量的10%。因此,在实际负荷达到额定起重量的110%时,荷载限制器应自动切断电源,使电动机停止转动。上,下行程限位一般采用行程开关或主令控制器。启闭机通常还设置高度指示装置。
卷扬式启闭机的机架主要用于安装起升机构的各部件,并将荷载传递给基础,***启闭机正常运行。机架一般均做成整体式结构,小容量启闭机的机架梁多用型钢,大中容量的机架刚用焊接工字梁或箱形梁。

供应QP卷扬式启闭机 水库大型卷扬式启闭机

固定卷扬式启闭机日常规定及操作：

1.检查配电设备工作状态,电源总闸无特殊要求时应在合闸位置,主回路停电时应立即检查启用备用电源,并按要求进行电源切换。
2.检查三相电源有无缺相,电压是否符合要求。
3.检查控制柜内电源指示灯保险（FU1）,加热器及风扇电源保险（FU2）,照明及插座电源保险（FU3）,紧急停止回路电源保险（FU4）完好并在给上位置。
4.合上控制柜内启闭机闸门电机电源开关（QF1）,温湿度控制器,加热器,风扇,照明,插座电源开关（QF2）,控制电源开关（QF3）,检查电源指示,无异常信号发出。
5.按顺序启闭闸门,启闭运行方向应与指示方向一致。
6.闸门卡阻,启闭沉重,启闭机超载,停滞,闸门或启闭机有异常响声等,均应及时停车检查,排除故障。
7. 在某一高度停车时,遇有制动器打滑,应采取紧急措施强迫制动。
8. 运行中中途突然停车,要先切断电源,查找原因,排除故障后再运行。

9. 闸门处于开启状态时,禁止拨动制动设备和固定螺丝。
10. 操作结束后应填写操作记录,并检查各设备位置是否正常。
