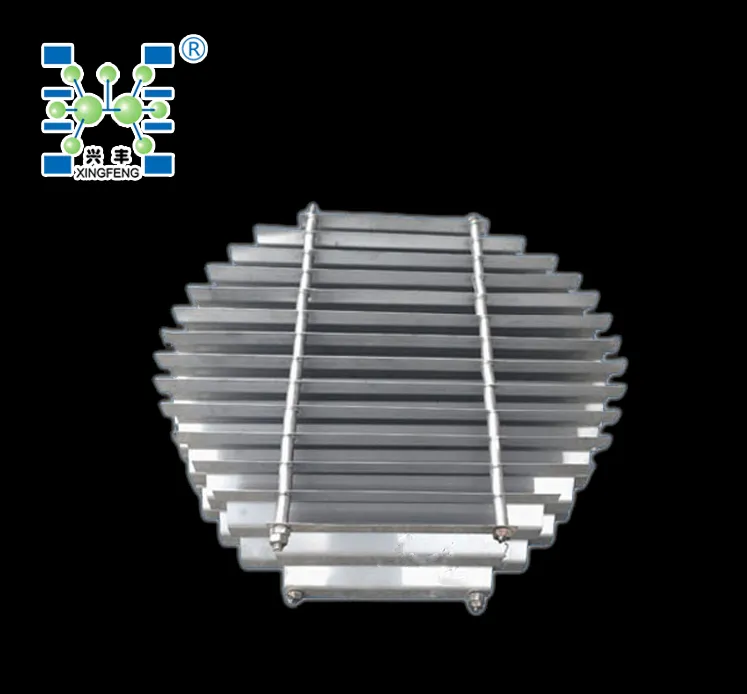

不锈钢驼峰支承板

一、介绍：

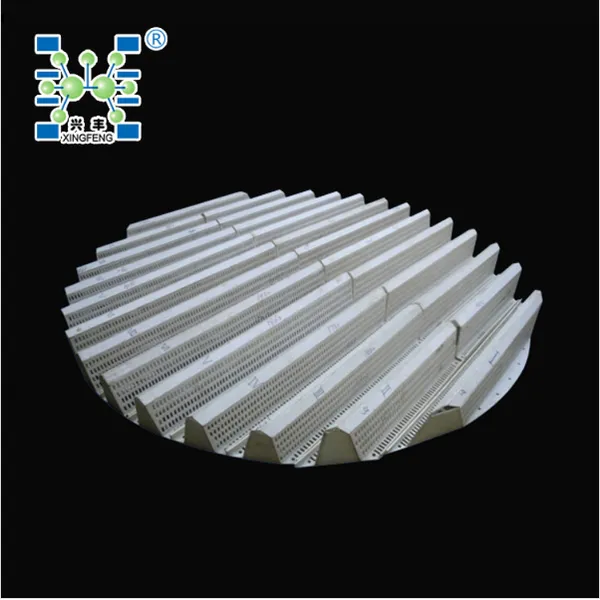

我公司生产的DN1000/304材质驼峰支撑有几种材质，塑料的有聚丙烯、增强聚丙烯、CPVC氯化聚氯乙烯驼峰支撑；金属的有碳钢、不锈钢304、304L、321、316、316L等材质，也可按要求生产不同材质的驼峰支撑，以适应不同的耐温、耐化学腐蚀介质要求，直径也可按客户要求生产。

驼峰支撑每条梁的宽度为20mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液。梁上供气体喷出的用钢板冲压制成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜，长条孔的尺寸，无论塔径大小，一律开设为12mm×45mm的长圆孔。支承板由多块梁型支承板拼装而成，为可拆结构，能从孔进入塔内。 驼峰支承板的流体力学性能，气液流道分开，气相通过支承板上的侧面开孔向填料层喷射，液相则通过支承板底部开孔流向下层填料，故气液畅通无阻，且分布均匀，还能避免气液间的相互夹带，允许气液通量大，液体喷淋密度可高在240 m3/ m2.h,正常操作时的压降约62Pa，zui大为小于200Pa.产品的各种规格尺寸要求我向我公司索取行业标准《梁型气体喷射式填料支承板》（HG/T21512-5）。

二、结构特点

不锈钢驼峰支承板刚性好，允许载荷大，能可靠地支撑加于其上的各种压力。单体组合式结构，便于从入孔安装，其立体结构的支承板，有利于加大开孔面积，使开孔面积在***左右，开孔面积的原则是开孔率必须大于填料层的孔隙率，否则支撑板构成“瓶劲”区，使塔负荷降低，开孔面积与结构、材质、塔径有关，一般占塔截面的70~***，对于不锈钢金属驼峰支撑板应选***。产品由若干条支承梁元件组装而成，形状及结构见图。每条梁的宽度为290mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液。梁上供气体喷出的用钢板冲压制成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜，长条孔的尺寸，无论塔径大小，一律开设为12mm×45mm的长圆孔。支承板由多块梁型支承板拼装而成，为可拆结构，能从人孔进入塔内。

三、使用性能

不锈钢驼峰支承板液体通量可达200m³/ m².h,压降为69Pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在支撑板上先整一层300mm高的稍大些的填料，再堆小于25mm的填料，也可在驼峰上覆盖一层小尺寸的钢板网。塔径超过3米的大塔，中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定。

四、安装要求

不锈钢驼峰支撑支撑板安装前应清除其表面的油污、铁锈；主支承梁的装配定位：梁中心线应通过塔体在该处的横截面中心，其偏差不得超过±2mm；主支承梁安装后，其上表面与支承圈上表面应在同一水平面上，该水平度偏差应小于等于2mm。

五、产品应用：

不锈钢驼峰支撑板应用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中CO2填料吸收塔、溶剂再生塔均采用驼峰支撑板。针对承重、耐温和介质腐蚀性等条件。

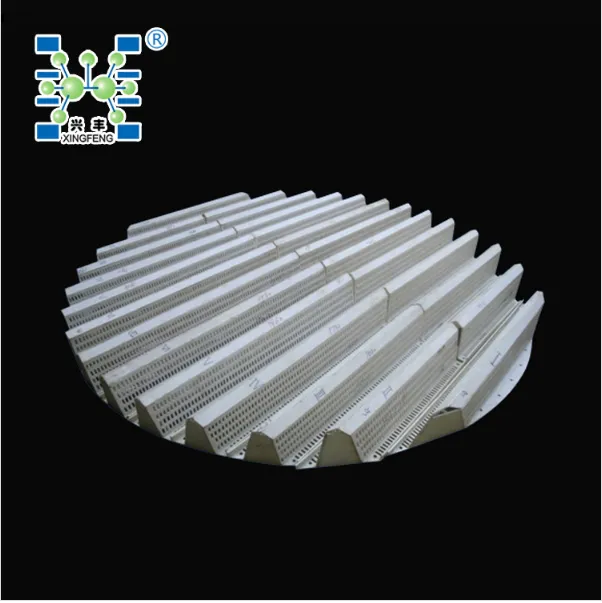

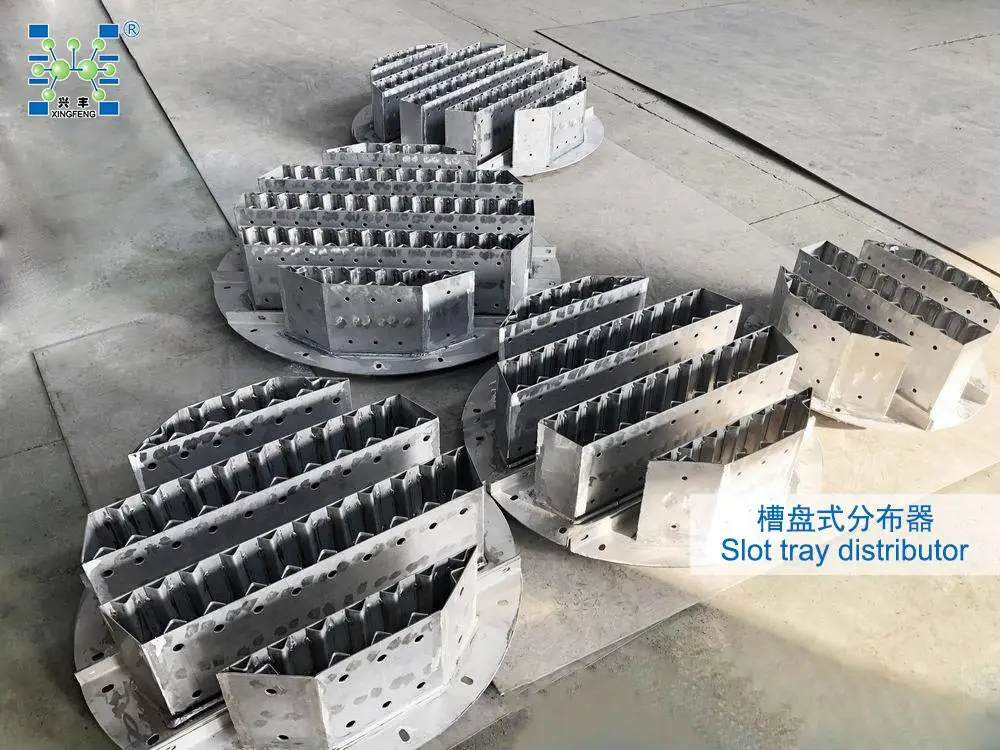

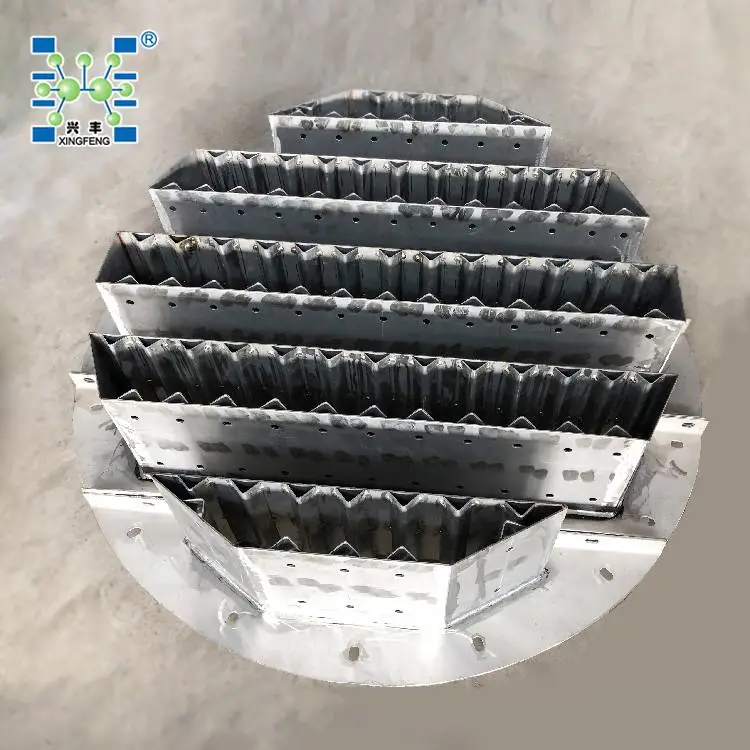

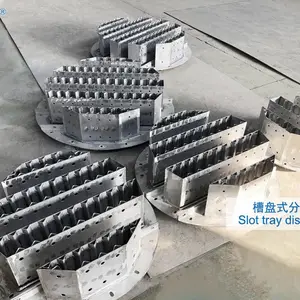

我公司除生产不锈钢金属驼峰支撑板外，还生产增强聚丙烯、聚丙烯等材质的塑料驼峰支撑板以及可槽盘式气液分布器、填料支撑、填料压栅、金属规整波纹填料、金属散堆填料，品种繁多、材质可采用光谱等方法检测。不钢钢驼峰支承板执行行业标准《梁型气体喷射式填料支承板》（HG/T21512-95）规定，产品每批材质经过***机构检测合格。产品主要应用于石油、化工、化肥、农药、煤化工、精细化工等行业。已为国内外几百家企业提供优质满意的产品，公司注重产品质量，价格实惠，发货及时，包装结实，售后服务周到，切实为客户着想！
