数控三维钻床规格型号：

数控三维钻床规格型号；

SWZ700型数控三维钻床；

SWZ1000型数控三维钻床；

SWZ1250型数控三维钻床；

SWZ10070型数控三维钻床；

SWZ10080型数控三维钻床；

SWZ12580型数控三维钻床；

济南三维钻厂家硕超数控，非标数控三维钻床定制，免费试机打样，满足加工需求。

数控三维钻床用途：

SWZ1000型数控三维钻床可广泛用于建筑、桥梁、电站锅炉、立体车库、海洋石油井平台、塔桅等钢结构行业，尤其适合钢结构中H型钢、槽钢，具有精度高、操作方便等特点。

数控三维钻床技术参数：

型钢：150x75~1000x500mm

厚度：≤80mm

长度：15m 按客户配置

短料限制：

自动加工≥3000mm

手动加工：690～3000mm

主轴数量：3个

钻孔直径：

固定侧、移动侧：￠12~￠26.5mm；

中间单元：￠12~￠33.5mm；

主轴转速：3000r/min；

快换卡头：莫氏锥孔3#、4#，可变为2#

数控三维钻床结构特点：

1、SWZ1000型数控三维钻床主要是由床身、数控滑台、自控行程钻削动力头、夹紧机构、检测装置、冷却系统、铁屑箱、安***以及小车送料机构等几个主要部分组成。

2、床身是由优质钢材焊接而成的框式结构，并通过有限元分析计算在受力较大的地方对方钢管进行了加强处理，焊接完成后进行了热时效处理，这些都很好的提高了床身的静态和动态性，从而***了整个机床的精度。

3、数控滑台共有3个，分别是固定侧数控滑台、移动侧数控滑台和中间单元数控滑台，三个滑台结构相同，均由溜板、滑台及伺服驱动系统组成。三个滑台上共有6个数控轴，每个滑台都有2个数控轴，每个数控轴均采用精密直线滚动导轨导向，由AC伺服电机+滚珠丝杠驱动。从而，每个滑台可沿两个方向运动，既可沿垂直于工件送进方向数控移动，又可沿工件送进方向数控移动。一次送料后，在同一工位内，即可完成H型钢上一个孔群内（520mm范围内）所有孔的加工，***了不在工件同一截面上的孔也可以同时加工，大大提高了孔群内孔的定位精度及效率。

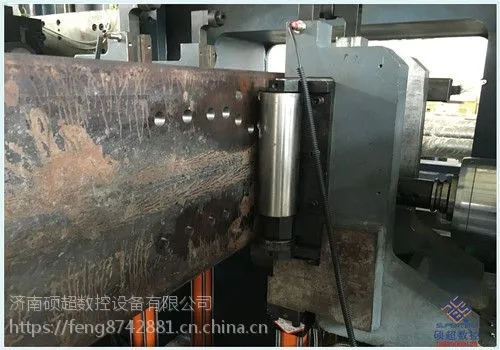

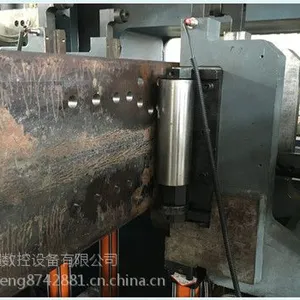

4、三个自控行程钻削动力头，分别装在三个数控滑台溜板上，进行水平方向与竖直方向的钻孔加工，三个钻削动力头既可单独工作亦可同时工作。本机所采用的自控行程钻削动力头，无需人工设置钻头长度和工件厚度，就能够自动进行快进—工进—快退的转换。

5、工件固定采用了液压夹紧机构，对工件分别从水平方向和竖直方向上进行夹紧固定。

6、数控三维钻床配备了工件宽度检测和腹板高度检测装置，可自动补偿因工件外廓不规整所带来的加工误差，提高了加工精度。

7、三维钻床配备气雾冷却系统，其优点是冷却液用量少，节省成本，减少钻头的磨损。

8、数控三维钻床配备铁屑箱，切屑可自动排入箱中，很方便地输送。

9、为***操作者的安全和周边的环境，三维钻床四周装有安***。

10、钢结构二次加工生产线采用数控小车送料，数控送料装置是由伺服电机经减速机减速后通过齿轮齿条驱动，定位准确。

11、SWZ1000型数控三维钻床电气控制系统以PLC可编程控制器、运动控制模块、输入/输出模块、高速计数模块为控制核心，配以上位计算机、交流伺服驱动系统、变频调速系统等构成，系统配有7个数控伺服电机轴。

12、为确保三维钻床的精度和可靠性，本生产线的关键件如：滚珠丝杠、冷却件、液压阀、伺服驱动器及伺服电机、PLC、变频器、编码器、拖链等，均采用***品牌。

数控三维钻床生产厂家济南硕超数控简介：

济南硕超数控坐落在济南临港开发区机场路3999号，距离济南遥墙国际机场仅3公里，距离济青高速公路路口仅2公里，交通便利。占地30000平方米，拥有标准厂房7000平方米，各种加工、检验设备200余台(套)，是一家集科研、开发、制造、销售于一体的高新技术企业，主要从事数控钻、铣、冲、及其它机电液一体化数控成套加工设备的开发、制造和销售，旨在快速跟踪国际新技术，不断创新；用信息技术改造传统产业，大力开发机电液一体化的数控成套加工设备，提高民族工业的自我装备水平；集中在电力、钢结构、化工、汽车等对国计民生影响比较大的***，重点发展关键成套技术和数控成套设备，以更好地服务于客户。公司现有主导产品涉及到电力铁塔、发电装备、钢构、中央制冷、汽车、环保、工程机械等行业，共计二十余种产品。

如果您对以上SWZ1000型数控三维钻床感兴趣或有疑问，可以百度一下“济南硕超数控"或者“L5820009128 WEIIXNHAO：docnc2014”了解更多产品详情。数控三维钻厂家济南硕超数控，您全程贴心的三维数控钻床采购顾问。
