湖南嘉普云自动化设备有限公司
本司专业经营西门子PLC
6ES7-200/300/400/1200/6EP/6AV/6GK/ET200/6SE变频器/电缆/DP接头/触摸屏 /变频器/数控伺服备件全系列产品、拥有***的技术团队,及专业的从业人员,长期为客户提供西门子PLC的销售,安装,调试服务

欢迎您来电咨询高品质西门子驱动和自动化产品价格
湖南嘉普云自动化设备有限公司。在西门子公司广大同仁和工控领域各界朋友的关怀下埋头发展，一路走来已成西门子合作伙伴中的***。总部设在上海，办公面积1500多平方米，员工150余人。公司组织架构完善合理，下辖河南、沈阳、济南分公司，以及天津、石家庄、唐山、太原、洛阳、西安、大连、长春、北京、合肥办事处。我公司已连续十七年荣获西门子（中国）有限公司***代理商奖，在产品供应与技术服务方面拥有优势，深得广大客户和西门子公司的信赖。
“信誉***，客户至上”是公司成立之初所确立的宗旨，在公司领导的严格要求和员工们不折不扣地***执行下发展延续至今。“假一罚十”一直是我公司的主动承诺。
-----------------------------------------------------------------------------------------------------------

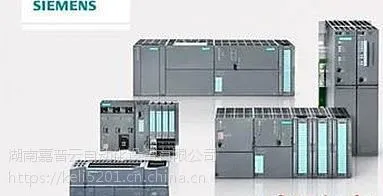

西门子S7300介绍：
简单的结构使得 S7-300 使用灵活且易于维护：
安装模块：
只需简单地将模块挂在安装导轨上，转动到位然后锁紧螺钉。 集成的背板总线：
背板总线集成到模块里。模块通过总线连接器相连，总线连接器插在外壳的背面。 模块采用机械编码，更换极为容易：
更换模块时，必须拧下模块的固定螺钉。按下闭锁机构，可轻松拔下前连接器。前连接器上的编码装置防止将已接线的连接器错插到其他的模块上。 现场证明可靠的连接：
对于信号模块，可以使用螺钉型、弹簧型或绝缘刺破型前连接器。 TOP 连接：
为采用螺钉型接线端子或弹簧型接线端子连接的 1 线 - 3 线连接系统提供预组装接线另外还可直接在信号模块上接线。 规定的安装深度：
所有的连接和连接器都在模块上的凹槽内，并有前盖保护。因此，所有模块应有明确的安装深度。 无插槽规则:
信号模块和通信处理器可以不受限制地以任何方式连接。系统可自行组态。
扩展
若用户的自动化任务需要 8 个以上的 SM、FM 或 CP 模块插槽时，则可对 S7-300（除 CPU 312 和 CPU 312C 外）进行扩展：
中央控制器和3个扩展机架多可连接32个模块：
总共可将 3 个扩展装置（EU）连接到中央控制器（CC）。每个 CC/EU 可以连接八个模块。 通过接口模板连接：
每个 CC / EU 都有自己的接口模块。在中央控制器上它总是被插在 CPU 旁边的插槽中，并自动处理与扩展装置的通信。 通过 IM 365 扩展：
1 个扩展装置远扩展距离为 1 米；电源电压也通过扩展装置提供。 通过 IM 360/361 扩展：
3 个扩展装置， CC 与 EU 之间以及 EU 与 EU 之间的远距离为 10m。 单独安装：
对于单独的 CC/EU，也能够以更远的距离安装。两个相邻 CC/EU 或 EU/EU 之间的距离：长达 10m。 灵活的安装选项：
CC/EU 既可以水平安装，也可以垂直安装。这样可以大限度满足空间要求。
通信
S7-300 具有不同的通信接口：
连接 AS-Interface、PROFIBUS 和 PROFINET/工业以太网总线系统的通信处理器。 用于点到点连接的通信处理器 多点接口 (MPI), 集成在 CPU 中；
是一种经济***方案，可以同时连接编程器/PC、人机界面系统和其它的 SIMATIC S7/C7 自动化系统。
PROFIBUS DP进行过程通信
SIMATIC S7-300 通过通信处理器或通过配备集成 PROFIBUS DP 接口的 CPU 连接到 PROFIBUS DP 总线系统。通过带有 PROFIBUS DP 主站/从站接口的 CPU,可构建一个高速的分布式自动化系统，并且使得操作大大简化。
从用户的角度来看，PROFIBUS DP 上的分布式I/O处理与集中式I/O处理没有区别（相同的组态，编址及编程）。
以下设备可作为主站连接：
SIMATIC S7-300
（通过带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP） SIMATIC S7-400
（通过带 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP） SIMATIC C7
（通过带 PROFIBUS DP 接口的 C7 或 PROFIBUS DP CP） SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，带IM 308 SIMATIC 505
出于性能原因，每条线路上连接的主站不得超过 2 个。
以下设备可作为从站连接：
ET 200 分布式 I/O 设备 S7-300，通过 CP 342-5 CPU 313C-2 DP, CPU 314C-2 DP, CPU 314C-2 PN/DP, CPU 315-2 DP, CPU 315-2 PN/DP, CPU 317-2 DP, CPU 317-2 PN/DP and CPU 319-3 PN/DP C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP, C7-635, C7-636 现场设备
虽然带有 STEP 7 的编程器/PC 或 OP 是总线上的主站，但是只使用 MPI 功能，另外通过 PROFIBUS DP 也可部分提供 OP 功能。
通过 PROFINET IO 进行过程通信
SIMATIC S7-300 通过通信处理器或通过配备集成 PROFINET 接口的 CPU 连接到 PROFINET IO 总线系统。通过带有 PROFIBUS 接口的 CPU,可构建一个高速的分布式自动化系统，并且使得操作大大简化。
从用户的角度来看，PROFINET IO 上的分布式I/O处理与集中式I/O处理没有区别（相同的组态，编址及编程）。
可将下列设备作为 IO 控制器进行连接：
SIMATIC S7-300
（使用配备 PROFINET 接口或 PROFINET CP 的 CPU） SIMATIC ET 200
（使用配备 PROFINET 接口的 CPU） SIMATIC S7-400
（使用配备 PROFINET 接口或 PROFINET CP 的 CPU）
可将下列设备作为 IO 设备进行连接：
ET 200 分布式 I/O 设备 ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU SIMATIC S7-300
（使用配备 PROFINET 接口或 PROFINET CP 的 CPU） 现场设备
通过 AS-Interface 进行过程通信
S7-300 所配备的通信处理器 (CP 342-2) 适用于通过 AS-Interface 总线连接现场设备（AS-Interface 从站）。
更多信息，请参见通信处理器。
通过 CP 或集成接口（点对点）进行数据通信
通过 CP 340/CP 341 通信处理器或 CPU 313C-2 PtP 或 CPU 314C-2 PtP 的集成接口，可经济有效地建立点到点连接。有三种物理传输介质支持不同的通信协议：
20 mA (TTY)（仅 CP 340/CP 341） RS 232C/V.24（仅 CP 340/CP 341） RS 422/RS 485
可以连接以下设备：
SIMATIC S7、SIMATIC S5 自动化系统和其他公司的系统 打印机 机器人控制 扫描器，条码阅读器，等
特殊功能块包括在通信功能手册的供货范围之内。
使用多点接口 (MPI) 进行数据通信
MPI（多点接口）是集成在 SIMATIC S7-300 CPU 上的通信接口 。它可用于简单的网络任务。
MPI 可以同时连接多个配有 STEP 7 的编程器/PC、HMI 系统（OP/OS）、S7-300 和 S7-400。 全局数据：
“全局数据通信”服务可以在联网的 CPU 间周期性地进行数据交换。 一个 S7-300 CPU 可与多达 4 个数据包交换数据，每个数据包含有 22 字节数据，可同时有 16 个 CPU 参与数据交换（使用 STEP 7 V4.x）。
例如，可以允许一个 CPU 访问另一个 CPU 的输入/输出。只可通过 MPI 接口进行全局数据通信。 内部通信总线(C-bus)：
CPU 的 MPI 直接连接到 S7-300 的 C 总线。因此，可以通过 MPI 从编程器直接找到与 C 总线连接的 FM/CP 模块的地址。 功能强大的通信技术： 多达 32 个 MPI 节点。 使用 SIMATIC S7-300/-400 的 S7 基本通信的每个 CPU 有多个通信接口。 使用编程器/PC、SIMATIC HMI 系统和 SIMATIC S7-300/400 的 S7 通信的每个 CPU 有多个通信接口。 数据传输速率 187.5 kbit/s 或 12 Mbit/s 灵活的组态选项：
可靠的组件用于建立 MPI 通信： PROFIBUS 和“分布式 I/O”系列的总线电缆、总线连接器和 RS 485 中继器。使用这些组件，可以根据需求实现设计的优化调整。例如，任意两个MPI节点之间多可以开启10个中继器，以桥接更大的距离。

---------------------------------------------

PLC采用的编程语言有梯形图、布尔助记符、功能表图、功能模块和语句描述编程语言。编程方法的多样性使编程简单、应用面拓展。操作十分灵活方便，监视和控制变量十分容易。[2]


西门子PLC S7-300系列PLC安装及注意事项


西门子S7-300安装注意事项一) 辅助电源功率较小，只能带动小功率的设备(光电传感器等);


西门子S7-300安装注意事项二) 一般PLC均有一定数量的占有点数(即空地址接线端子)，不要将线接上;


西门子S7-300安装注意事项三) PLC存在I/O响应延迟问题，尤其在快速响应设备中应加以注意。


西门子S7-300安装注意事项四) 输出有继电器型，晶体管型(高速输出时宜选用)，输出可直接带轻负载(LED指示灯等);


西门子S7-300安装注意事项五) 输入/断开的时间要大于PLC扫描时间;


西门子S7-300安装注意事项六) PLC输出电路中没有保护，因此应在外部电路中串联使用熔断器等保护装置，防止负载短路造成损坏PLC;


西门子S7-300安装注意事项七) 不要将交流电源线接到输入端子上，以免烧坏PLC;


西门子S7-300安装注意事项八) 接地端子应独立接地，不与其它设备接地端串联，接地线裁面不小于2mm2;


西门子S7-300安装注意事项九) 输入、输出信号线尽量分开走线，不要与动力线在同一管路内或捆扎在一起，以免出现干扰信号，产生误动作;信号传输线采用屏蔽线，并且将屏蔽线接地;为*** 信号可靠，输入、输出线一般控制在20米以内;扩展电缆易受噪声电干扰，应远离动力线、高压设备等。


   6ES7307-1BA00-0AA0　　6ES7307-1EA01-0AA0 6ES7307-1EA80-0AA0　　6ES7307-1KA02-0AA0 6ES7307-1KA01-0AA0　　6ES7312-1AD10-0AB0 6ES7312-1AE13-0AB0　　6ES7312-1AD10-0AB0 6ES7312-5AC00-0AB0　　6ES7312-5AC01-0AB0 6ES7312-5AC02-0AB0　　6ES7312-5AC81-0AB0 6ES7312-5AC82-0AB0　　6ES7312-5BD00-0AB0 6ES7312-5BD00-4AB0　　6ES7312-5BD00-4BB0 6ES7312-5BD01-0AB0　　6ES7312-5BE03-0AB0 6ES7312-5BE03-4YB0　　6ES7313-1AD00-0AB0 6ES7313-1AD01-0AB0　　6ES7313-1AD02-0AB0 6ES7313-1AD03-0AB0　　6ES7313-5BE00-0AB0 6ES7313-5BE01-0AB0　　6ES7313-5BF03-0AB0 6ES7313-6BE00-0AB0　　6ES7313-6BE01-0AB0 6ES7313-6BF03-0AB0　　6ES7313-6CE00-0AB0 6ES7313-6CE01-0AB0　　6ES7313-6CF03-0AB0 6ES7314-1AE01-0AB0　　6ES7314-1AE02-0AB0 6ES7314-1AE03-0AB0　　6ES7314-1AE04-0AB0 6ES7314-1AE83-0AB0　　6ES7314-1AE84-0AB0 6ES7314-1AF10-0AB0　　6ES7314-1AF11-0AB0 6ES7314-1AG13-0AB0　　6ES7314-5AE00-0AB0 6ES7314-5AE01-0AB0　　6ES7314-5AE02-0AB0 6ES7314-5AE03-0AB0　　6ES7314-5AE10-0AB0 6ES7314-5AE83-0AB0　　6ES7314-6BF00-0AB0 6ES7314-6BF01-0AB0　　6ES7314-6BF02-0AB0 6ES7314-6BG03-0AB0　　6ES7314-6CF00-0AB0 6ES7314-6CF01-0AB0　　6ES7314-6CF02-0AB0 6ES7314-6CG03-0AB0　　6ES7315-1AF00-0AB0 6ES7315-1AF01-0AB0　　6ES7315-1AF02-0AB0 6ES7315-1AF03-0AB0　　6ES7315-2AF00-0AB0 6ES7315-2AF01-0AB0　　6ES7315-2AF02-0AB0 6ES7315-2AF03-0AB0　　6ES7315-2AF82-0AB0 6ES7315-2AF83-0AB0　　6ES7315-2AG10-0AB0 6ES7315-2EG10-0AB0　　6ES7315-2EH13-0AB0 6ES7315-2FH10-0AB0　　6ES7315-2FH13-0AB0 6ES7315-2FH14-4AB1　　6ES7315-6FF00-0AB0 6ES7315-6FF01-0AB0　　6ES7315-6TG10-0AB0 6ES7316-2AG00-0AB0　　6ES7317-2AJ10-0AB0 6ES7317-2EJ10-0AB0　　6ES7317-2EK13-0AB0 6ES7317-2FJ10-0AB0　　6ES7317-2FK13-0AB0 6ES7317-6FF00-0AB0　　6ES7317-6FF03-0AB0 6ES7317-6TJ10-0AB0　　6ES7318-2AJ00-0AB0 6ES7318-3EL00-0AB0　　6ES7321-1BH00-0AA0 6ES7321-1BH02-0AA0　　6ES7321-1BH10-0AA0 6ES7321-1BH50-0AA0　　6ES7321-1BH81-0AA0 6ES7321-1BH82-0AA0　　6ES7321-1BL00-0AA0 6ES7321-1BL80-0AA0　　6ES7321-1BP00-0AA0 6ES7321-1CH00-0AA0　　6ES7321-1CH20-0AA0 6ES7321-1CH80-0AA0　　6ES7321-1EH00-0AA0 6ES7321-1EH01-0AA0　　6ES7321-1EL00-0AA0 6ES7321-1FF00-0AA0　　6ES7321-1FF01-0AA0 6ES7321-1FF10-0AA0　　6ES7321-1FF81-0AA0 6ES7321-1FH00-0AA0　　6ES7321-7BH00-0AB0 6ES7321-7BH01-0AB0　　6ES7321-7BH80-0AB0 6ES7321-7RD00-0AB0　　6ES7321-7TH00-0AB0 6ES7322-1BF00-0AA0　　6ES7322-1BF01-0AA0 6ES7322-1BH00-0AA0　　6ES7322-1BH01-0AA0 6ES7322-1BH10-0AA0　　6ES7322-1BH81-0AA0 6ES7322-1BL00-0AA0　　6ES7322-1BP00-0AA0 6ES7322-1BP50-0AA0　　6ES7322-1CF00-0AA0 6ES7322-1CF80-0AA0　　6ES7322-1EH00-0AA0 6ES7322-1EH01-0AA0　　6ES7322-1EL00-0AA0 6ES7322-1FF00-0AA0　　6ES7322-1FF01-0AA0 6ES7322-1FF81-0AA0　　6ES7322-1FH00-0AA0 6ES7322-1FL00-0AA0　　6ES7322-1HF00-0AA0 6ES7322-1HF01-0AA0　　6ES7322-1HF10-0AA0 6ES7322-1HF20-0AA0　　6ES7322-1HF80-0AA0 6ES7322-1HF81-0AA0　　6ES7322-1HH00-0AA0 6ES7322-1HH01-0AA0　　6ES7322-5FF00-0AB0 6ES7322-5GH00-0AB0　　6ES7322-5HF00-0AB0 6ES7322-5RD00-0AB0　　6ES7322-5SD00-0AB0 6ES7322-8BF00-0AB0　　6ES7322-8BF80-0AB0 6ES7322-8BH00-0AB0　　6ES7322-8BH01-0AB0 6ES7323-1BH00-0AA0　　6ES7323-1BH01-0AA0 6ES7323-1BH80-0AA0　　6ES7323-1BH81-0AA0 6ES7323-1BL00-0AA0　　6ES7326-1BK00-0AB0 6ES7326-1BK01-0AB0　　6ES7326-1RF00-0AB0 6ES7326-2BF00-0AB0　　6ES7326-2BF01-0AB0 6ES7326-2BF40-0AB0　　6ES7327-1BH00-0AB0       6ES7328-0AA00-7AA0　　6ES7331-1KF00-0AB0 6ES7331-1KF01-0AB0　　6ES7331-7HF00-0AB0 6ES7331-7HF01-0AB0　　6ES7331-7KB02-0AB0 6ES7331-7KB81-0AB0　　6ES7331-7KB82-0AB0 6ES7331-7KF00-0AB0　　6ES7331-7KF02-0AB0 6ES7331-7NF00-0AB0　　6ES7331-7NF10-0AB0 6ES7331-7PF00-0AB0　　6ES7331-7PF01-0AB0 6ES7331-7PF10-0AB0　　6ES7331-7PF11-0AB0 6ES7331-7RD00-0AB0　　6ES7331-7SF00-0AB0 6ES7331-7TB00-0AB0　　6ES7332-5HB01-0AB0 6ES7332-5HB81-0AB0　　6ES7332-5HD00-0AB0 6ES7332-5HD01-0AB0　　6ES7332-5HF00-0AB0 6ES7332-5RD00-0AB0　　6ES7332-5TB00-0AB0 6ES7332-7ND00-0AB0　　6ES7332-7ND02-0AB0 6ES7334-0CE00-0AA0　　6ES7334-0CE01-0AA0 6ES7334-0KE00-0AB0　　6ES7334-0KE80-0AB0 6ES7335-7HG01-0AB0    6ES7335-7HG01-0AB0 6ES7336-1HE00-0AB0　　6ES7336-4GE00-0AB0 6ES7338-4BC00-0AB0　　6ES7338-4BC01-0AB0 6ES7338-7UH00-0AC0　　6ES7338-7UH01-0AC0 6ES7338-7XF00-0AB0　　6ES7340-1AH00-0AE0 6ES7340-1AH01-0AE0　　6ES7340-1AH02-0AE0 6ES7340-1BH00-0AE0　　6ES7340-1BH02-0AE0 6ES7340-1CH00-0AE0　　6ES7340-1CH02-0AE0 6ES7341-1AH00-0AE0　　6ES7341-1AH01-0AE0 6ES7341-1BH00-0AE0　　6ES7341-1BH01-0AE0 6ES7341-1CH00-0AE0　　6ES7341-1CH01-0AE0 6ES7350-1AH00-0AE0　　6ES7350-1AH01-0AE0 6ES7350-1AH02-0AE0　　6ES7350-1AH03-0AE0 6ES7350-2AH00-0AE0　　6ES7351-1AH00-0AE0 6ES7351-1AH01-0AE0　　6ES7352-1AH00-0AE0 6ES7352-1AH01-0AE0　　6ES7352-1AH02-0AE0 6ES7352-5AH00-0AE0　　6ES7352-5AH10-0AE0 6ES7353-1AH00-0AE0　　6ES7353-1AH01-0AE0 6ES7354-1AH00-0AE0　　6ES7354-1AH01-0AE0 6ES7355-0VH00-0AE0　　6ES7355-0VH10-0AE0 6ES7355-1VH00-0AE0　　6ES7355-1VH10-0AE0 6ES7355-2CH00-0AE0　　6ES7355-2SH00-0AE0 6ES7357-4AH00-0AE0　　6ES7357-4AH00-3AE0 6ES7357-4AH00-3AE6　　6ES7357-4AH01-0AE0 6ES7357-4AH01-3AE0　　6ES7357-4AH01-3AE6 6ES7357-4AH02-3AE0　　6ES7357-4AH02-3AE6 6ES7357-4AH03-3AE0　　6ES7357-4BH02-3AE0 6ES7357-4BH02-3AE4　　6ES7357-4BH02-3AE6 6ES7357-4BH03-3AE0　　6ES7357-4BH13-4AE0 6ES7357-4CH03-3AE0　　6ES7360-3AA00-0AA0 6ES7360-3AA01-0AA0　　6ES7361-3CA00-0AA0 6ES7361-3CA01-0AA0　　6ES7365-0BA00-0AA0 6ES7365-0BA01-0AA0　　6ES7365-0BA80-0AA0 6ES7368-3BB00-0AA0　　6ES7368-3BB01-0AA0 6ES7368-3BC50-0AA0　　6ES7368-3BC51-0AA0 6ES7368-3BF00-0AA0　　6ES7368-3BF01-0AA0 6ES7368-3CB00-0AA0　　6ES7368-3CB01-0AA0 6ES7370-0AA01-0AA0　　6ES7374-2XH00-0AA0 6ES7374-2XH01-0AA0　　6ES7390-0AA00-0AA0 6ES7390-1AB60-0AA0　　6ES7390-1AE80-0AA0 6ES7390-1AF30-0AA0　　6ES7390-1AJ30-0AA0 6ES7390-1BC00-0AA0　　6ES7390-5AA00-0AA0 6ES7390-5AB00-0AA0　　6ES7390-5BA00-0AA0 6ES7390-5CA00-0AA0　　6ES7390-6BA00-0AA0 6ES7390-7BA00-0AA0　　6ES7391-1AA00-0AA0 6ES7392-1AJ00-0AA0　　6ES7392-1AM00-0AA0 6ES7392-1AN00-0AA0　　6ES7392-1BJ00-0AA0
