1、变频供水设备组成；

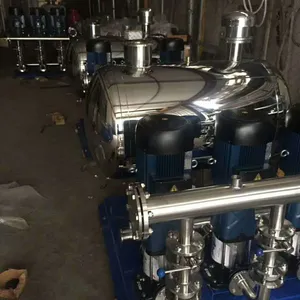

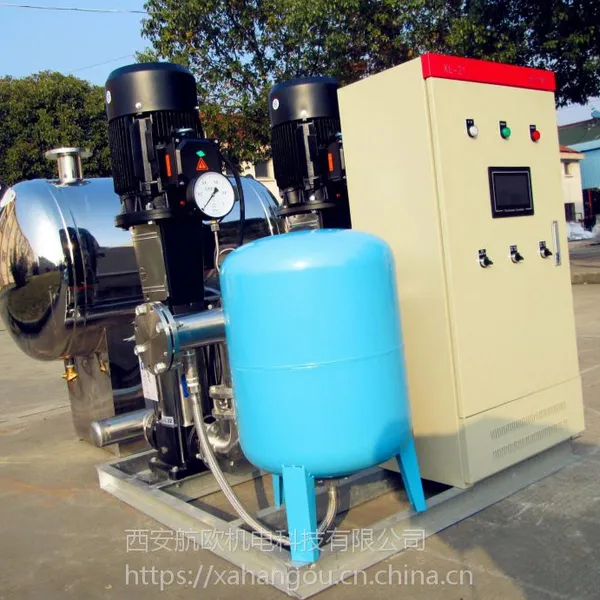

变频供水设备组成有由水泵、下水池（或水井）、变频器、气压罐、全自动智能数控供水控制柜组成的供水系统。

2 、工作原理；

变频供水的变频供水设备的控制原理如下：通过远传压力表，连续采集管网压力信号，传输到供水控制基板，该基板综合给定信号与反馈信号后,经过PID调节,向变频器输出运转频率指令，从而使反馈压力值与给定压力值相等,如果一台泵达到工频50HZ时反馈压力仍然低于给定压力,这时系统会自动将达到原工作在变频状态下泵投入到工频运行,同时将一台备用的泵用变频器起

西安阎良矢量变频供水设备 西安阎良变频恒压供水设备安装 西安临潼无负压恒压变频供水器设备 西安临潼供水设备有限公司 西安长安成套生活变频供水设备 西安长安生活变频供水设备 西安高陵生活成套供水设备 西安高陵矢量变频生活供水设备

以加大管网的供水量***压力稳定,当一段时间后若两台泵运转反馈压力仍然低于给定压力,则依次将变频工作状态下的泵投入到工频运行,而将另一台备用泵投入变频运行。

3、变频供水设备的优点：

A、变频供水设备具有的节能效果。

B、水泵机组实现软启动方式，多台水泵实现循序启动运行，噪音低并可延长其使用寿命和***运行的可靠性。

C、调速运行，可方便地实现恒压供水、压力可调，可避免在火灾初期阶段或水泵检验时的超压问题。

D、变频供水设备全自动运行，使用方便。对于用水流量经常变化的场合，采用调节水泵转速供水，可以做到无节流损耗，其节能效果大大优于其它供水方式，是一种公认的、十分***节能

措施。

4、变频恒压供水的特点；

1）、节能，可以实现节电20%-40%，能实现绿色用电。

2）、占地面积小，投入少，效***。

3）、配置灵活，自动化程度高，功能齐全，灵活可靠。

4）、运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。

西安阎良矢量变频供水设备 西安阎良变频恒压供水设备安装 西安临潼无负压恒压变频供水器设备 西安临潼供水设备有限公司 西安长安成套生活变频供水设备 西安长安生活变频供水设备 西安高陵生活成套供水设备

5、节能原理由水泵的工作原理可知；

   水泵的流量与水泵（电机）的转速成正比，水泵的扬程与水泵（电机）的转速的平方成正比，水泵的轴功率等于流量与扬程的乘积，故水泵的轴功率与水泵的转速的三次方成正比（既水泵

的轴功率与供电频率的三次方成正比）。根据上述原理可知改变水泵的转速就可改变水泵的功率。流量基本公式：Q∝N H∝N2 KW=Q*H∝N3以上Q代表流量，N代表转速，H代表扬程，KW代表轴

功率。例如：将供电频率由50HZ降为45HZ，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；将供电频率由50HZ降为40HZ，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。水泵一般是

按供水系统在设计时的工况需求来考虑的，而用水系统在实际使用中有很多时间不一定能达到用水的量，一般用阀门调节增大系统的阻力来节流，造成电机用电损失，而采用变频器可使系统

工作状态平缓稳定，通过改变转速来调节用水供应，并可通过降低转速节能收回投资。从下图我们可以形象的看到三种流量控制方式的比较。

6、变频恒压供水设备的主要应用场合；

1、高层建筑，城乡居民小区，企事业等生活用水；

2、各类工业需要恒压控制的用水，冷却水循环，热力网水循环，锅炉补水等；

3、中央空调系统；

4、自来水厂增压系统；

5、农田灌溉，污水处理，人造喷泉；

6、各种流体恒压控制系统。

西安阎良矢量变频供水设备 西安阎良变频恒压供水设备安装 西安临潼无负压恒压变频供水器设备 西安临潼供水设备有限公司 西安长安成套生活变频供水设备 西安长安生活变频供水设备 西安高陵生活成套供水设备 西安高陵矢量变频生活供水设备

其系统组成：水泵电机是输出环节，转速由变频器控制，实现变流量恒压控制。变频器接受PID控制器的信号对水泵进行速度控制，压力传感器检测管网出水压力，把信号传给PID控制器，通过PID控制器调节变频器的频率来控制水泵的转速，实现了一个闭环控制系统。由于变频器本身具有PID调节功能，可以不选用外置PID调节器，调节更加平稳。

8、变频器PID简易使用范例；

1）、假设反馈通道选择（0-10V），远传压力表的量程范围0-1MPA

2）、接线

3）、设定的参数如下：

A、F039以实际需要，一般设为外部端子控制，即F039=2，

B、F040=40输出频率由PID输出决定；

F041=50PID启动，即MI1功能选择为PID启动功能；

C、F073=0.1PID输入选择， 0表示PID的设定值来源，由F027设定；1表示PID的反馈值来源，模拟输入VI为来源；

D、F027=50%设定值来源（系统要求压力为0.5MPa）

我公司专业生产恒压变频供水设备、二次加压恒压变频供水设备、全自动恒压负压变频供水设备、智能变频恒压负压供水设备、多功能恒压变频供水设备、深井恒压变频供水设备、304不锈钢水箱恒压变频供水设备等。欢迎各位来电咨询15209295851。谢谢
