输入

信号

模拟量输入

热电偶：标准热电偶——K、E、B、S、J、T、We等

电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等

电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω

电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ

脉冲量

波形：矩形或正弦波

幅度：大于5V

频率：0-10kHz（或根据用户要求）

输出

信号

模拟量输出

DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω）

DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ）

开关量输出

继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载）

通讯输出

接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等

波特率——300bps-19.2kbps 仪表内部自由设定

馈电输出

DC 24V 负载≤30mA

测量精度

测量显示精度：±0.2%FS±1字或0.5%FS±1字

频率转换精度

±1脉冲（LMS） 一般优于0.2%

测量范围

-1999——99999字

分辨率

±1字

显示方式

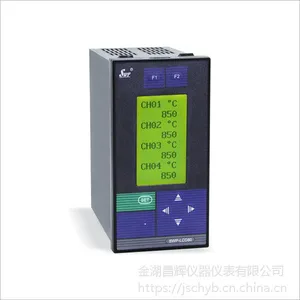

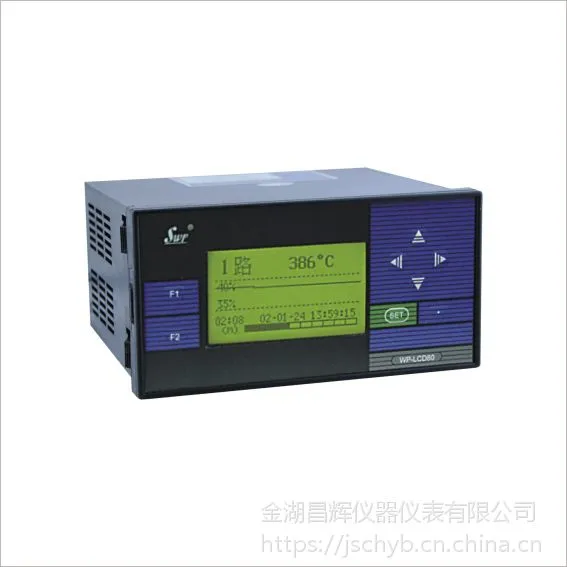

带背光大屏幕LCD图形显示器

控制/报警

带回差上限、下限输出（用户可自由设定）

参数设定

·中文菜单提示               ·面板轻触式按键设定

·参数设定值断电后***保存   ·参数设定值密码锁定

保护方式

断电后累积值保持时间大于五年

电源欠压自动复位     工作异常自动复位（Watch Dog）

环境温度

0-50℃

相对湿度

≤85RH   避免强腐蚀气体

供电电压

常规型 AC220V+10-15%（50Hz±2Hz）

特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源

功耗

≤6W
