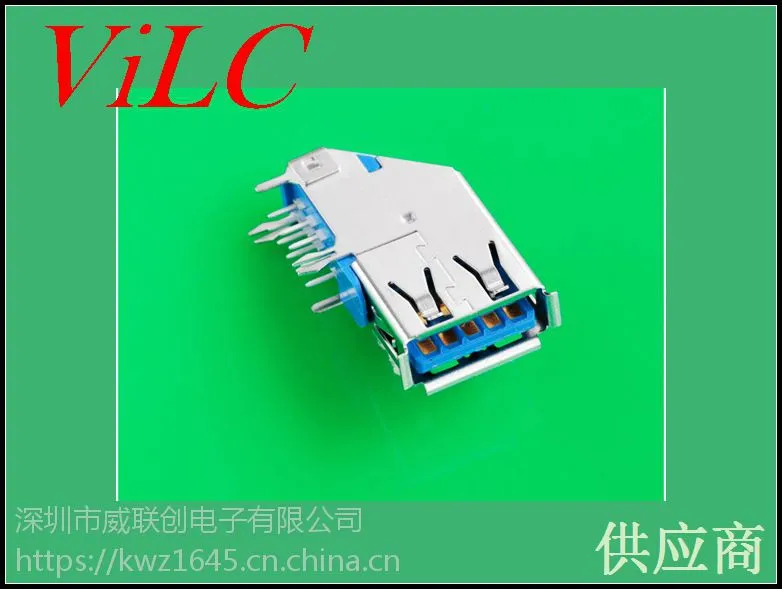

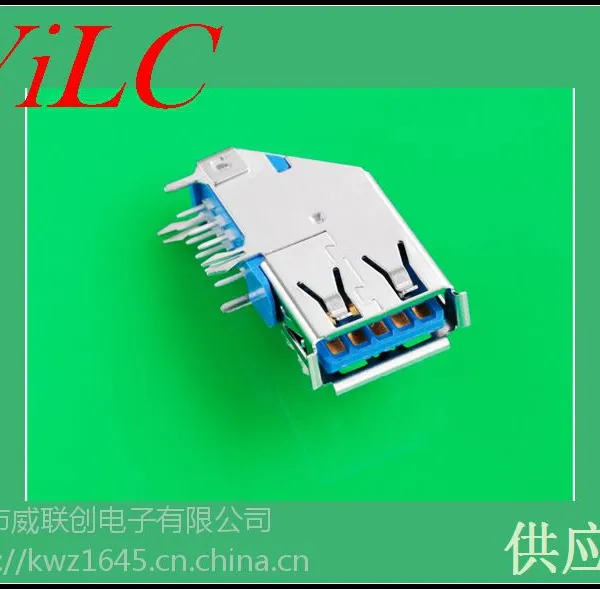

 90度侧插卷边USB 3.0母座-侧立式AF-四脚DIP-LCP蓝胶

USB产品规格描述：

类型：USB

连接器标准：ROHS，REACH

环保连接器材质：铜

1. USB连接器适用范围内容：适用于高速(HS)或更高速率的数据传输，是连接小型设备（如手机，PDA，数码相机，数码摄像机和便携数字播放器等等）的选择。产品设计与结构

产品的设计、结构和物理尺寸详见产品工程图纸。

2. USB连接器材质90度侧插卷边USB 3.0母座-侧立式AF-四脚DIP-LCP蓝胶

端子：铜合金，底镍电镀，接触部分镀金，焊锡部分镀锡

胶芯/主体：耐高温材质，UL94V-0

外壳：铜合金/ SPCC，镀镍/镀金

 90度侧插卷边USB 3.0母座-侧立式AF-四脚DIP-LCP蓝胶

3.技术参数： 90度侧插卷边USB 3.0母座-侧立式AF-四脚DIP-LCP蓝胶

  额定电流：1A DC max

  额定电压：40 VC/DC（RMS）

  耐电压：500V AC

  运行温度：-25°C ~ +85°C

  插入力：44.1N (4.5Kgf) Max.

  拔出力：9.8N (1.0Kgf) Min.，39.2N (4.0Kgf) Max.
  产品寿命：10000次

  接触阻抗：30 mΩ Max.

  绝缘阻抗：100 MΩ min. (Unmated)，10  MΩ min. (Mated)

 90度侧插卷边USB 3.0母座-侧立式AF-四脚DIP-LCP蓝胶

适用于高速(HS)或更高速率的数据传输，是连接小型设备（如手机，PDA，数码相机，数码摄像机和便携数字播放器等等）的选择。

传输速率大约是3.2Gbps（即409.6MB/S)数据传输：USB3.0引入全双工数据传输。5根线路中2根用来发送数据，另2根用来接收数据，还有1根是地线。也就是说，USB 3.0可以同步全速地进行读写操作

电源管理：USB 3.0并没有采用设备轮询，而是采用中断驱动协议。因此，在有中断请求数据传输之前，待机设备并不耗电。USB 3.0支持待机、休眠和暂停等状态USB 3.0具有后向兼容标准，兼容USB1.1和USB2.0标准，具传统USB技术的易用性和即插即用功能。
