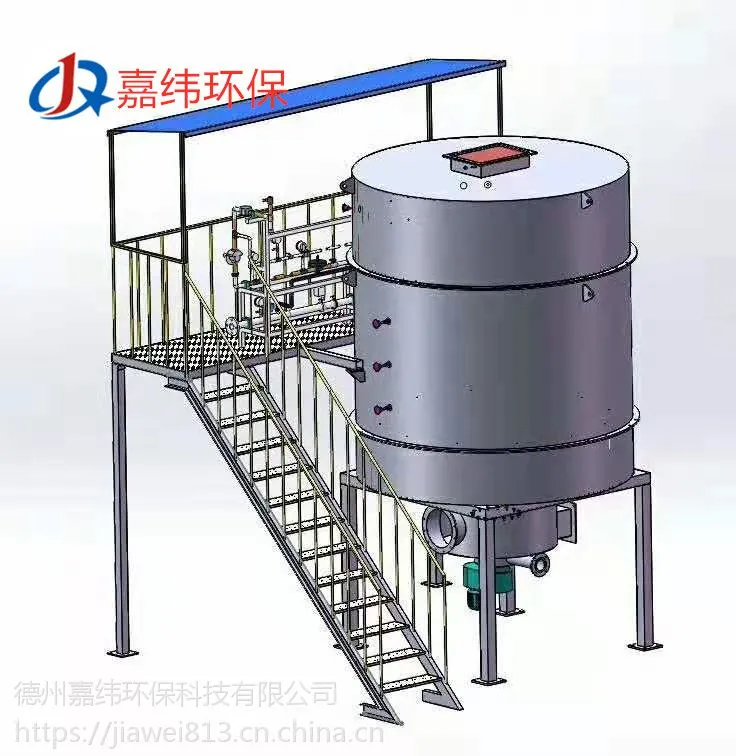

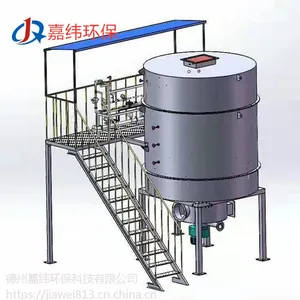

RTO废气处理装置温度较高的部位，用于废气氧化分解的高温区域，采用碳钢板制作，外表面设加强筋，内衬耐火陶瓷纤维保温层，壳体密封性能好，设有检修口、温度、压力检测仪表，炉体的外表温度为≤环境温度+40℃。

       RTO废气处理装置旋转阀门

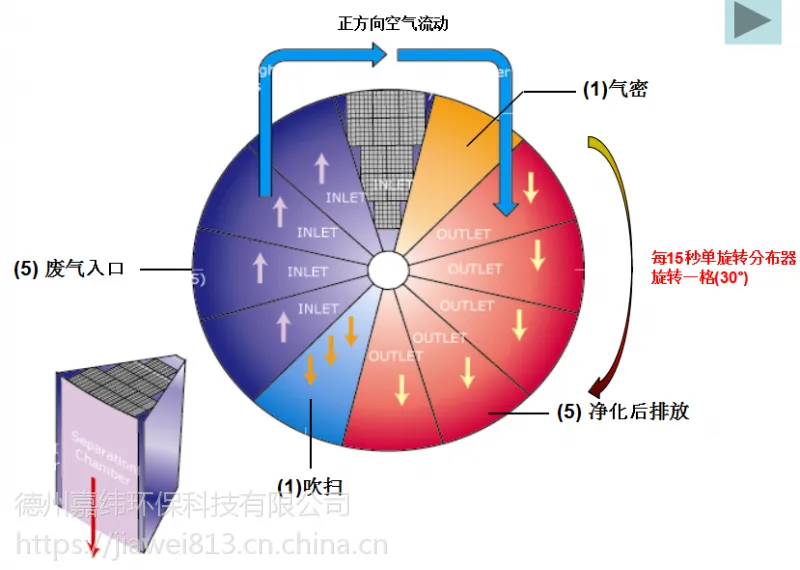

       RTO废气处理装置主切换阀（风向快速切换阀）：由于风向切换阀门性能优劣对RTO 设备的运行非常关键，系统切换阀要求全部采用连续旋转阀门，阀门精度高，泄漏量小（≤1%），寿命长，故障率低，运行可靠。

旋转转子进行旋转改变气体流向，设计吹扫系统利用主风：机负压来进行清扫，旋转转子和定子采用机械柔性密封。

        RTO废气处理装置燃烧系统：

        燃烧器要求采用美国进口麦克森/NA品牌，低压头比例调节式燃气燃烧器,能实现连续比例调节，调节范围≥10:1，燃料为天然气，高压点火，可适应多种应变情况，燃烧系统含助燃风机、高压点火变压器、比例调节阀、UV 火焰探测器等，比例调节阀能根据炉膛所需的温度变化来调节其开度，达到节省燃料；燃料和助燃空气同步变化，稳定燃烧的目的。

        RTO废气处理装置燃烧控制系统

        RTO废气处理装置燃烧控制系统包括燃烧控制器、火焰检测器、高压点火器及相应的阀门组件，RTO氧化室内高温传感器反馈温度信息给燃烧器，以便燃烧器提供供热的大小，燃烧系统带有点火前的预吹扫、高压点火、熄火保护、超温报警和超温切断燃料供给等功能。氧化室内的温度（可调）稳定在800℃左右，当氧化室温度超温，系统会自动报警，系统自动切断燃料供给。

RTO废气处理装置电气控制

1.根据***GB50058-2014《火灾危险环境电力装置设计规范》规定，本项目排放的气体为苯类、酯类等废气，本套系统电力装置设计的防爆等级为DIIBT4；

2.所有仪表均依据国家防爆和防护标准进行设计及选型；

3.设有断气保护系统，我们设计的应急排空系统，即使在断气状态下，也会***应急排空处于开启状态，可以防止客户车间气体不能有效排出而引起的超压现象；

4.系统安装停电保护、过载保护、线路故障保护和误操作等安全保护装置，所有电气设备均可靠接地，***系统在特殊状态下的安全性（在相对湿度80%，电器回路绝缘电阻不小于24兆欧，电气连线外有金属软管保护）；

5.活性炭吸附器内、燃烧炉内等主要位置均有铠装热电阻和压力表等测试仪表；
