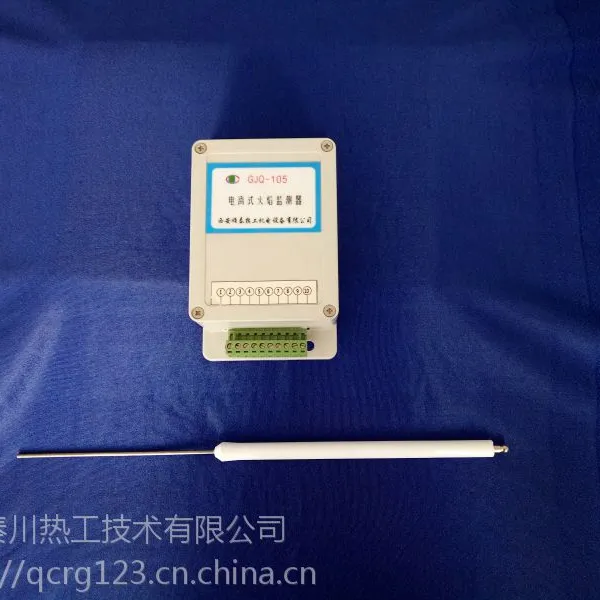

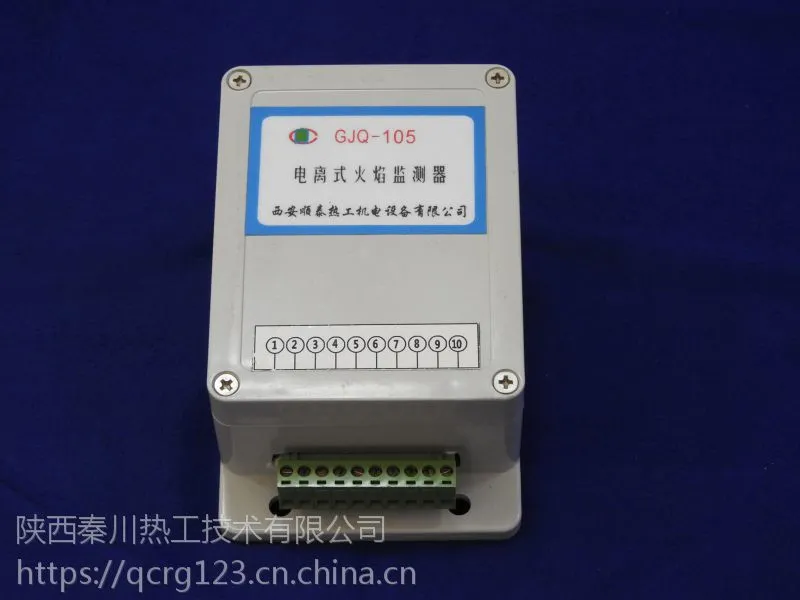

GJQ－105电离式火焰监测器

      主要用于燃气工业燃烧器的火焰监测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温无反应，具有强抗干扰性能。

一、功能：　　　　　　　　　　　　　　　　　　　　　

控制点火装置自动点火，点火时自动打开燃料阀，在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应。

二、主要技术指标

1.电源电压220V　±10%　50/60HZ

2.火焰检测　电离电极

3.检测响应时间≤0.2秒

4.电极使用温度　长期1300℃

5.探头与监测器连接距离　≤100米

五、安装

1.电极安装

该监测器检测火焰采用接触式检测方式，安装检测电极时，必须使中心电极在监测时能接触到火焰，检测电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料或耐火材料。

检测电极的中心电极材料选用特殊的抗高温氧化材料，安装检测电极时，不需要通风冷却，检测电极可以在1300℃的高温下长期使用，***使用温度不大于1400℃，请用户选择合适的位置安装。

2.电源

如用户使用的交流电源为不接地电源，如用隔离变压器供电，请将电源的一根线接地。

七、故障排除　　

1.燃烧器火焰正常，并且检测中心电极能接触到火焰，而监测器判断无火。

A. 关断电源，测量检测端对地的绝缘电阻，如果电阻小于20 MΩ，则是检测电极高温陶瓷绝缘管积炭严重或检测线绝缘破坏所致，如陶瓷管积炭严重，清理积炭即可，如检测线绝缘不良，需更换检测线。

B. 如果检测线对地电阻大于20 MΩ，可能由于导线吸潮使分布电容增大，请测量检测线对地电容，在电容不大于0.1μF的情况下，请重新调节模块中央的匹配电位器。如果电容大于0.1μF，***考虑缩短模块与探头的距离。

2.燃烧器灭火，而监测器显示有火。是由于模块中间的阻抗匹配电位器超调所致，请重新调试。
