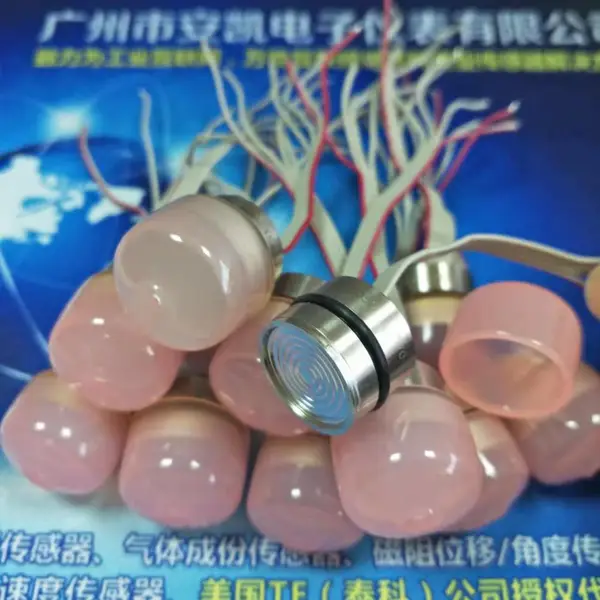

154N-005G-RT压力传感器  美国MEAS超稳压力传感器

154N-005G-RT压力传感器：154N型压力传感器是一种经过补偿，且与介质兼容的硅压阻式传感器，其外壳采用316不锈钢封装结构。外界压力通过316不锈钢膜片及内部灌充硅油传递传感器件敏感元件上。

154N型压力传感器可应用于低压场合。通过对陶瓷基座上的厚膜电阻进行激光修阻，可以实现对传感器的温度补偿及零点偏差调整。陶瓷基底上还提供了一个经激光修正的增益调节电阻使传感器在经过外部差分电路放大后达到统一的输出值，并可控制在+/-1％互换范围内。

154N-005G-RT压力传感器 技术指标:

输出： 0～100mV

量程： 0-5～30～500（Psi）

封装：小型封装，O形圈密封

工作温度范围：-40℃~125℃（补偿温度)

***度：±0.1%非线性

供电电源：1.5mV

特点：O形圈密封结构，激光修正补偿技术，外径19mm

类型：表压

电气连接：导线、焊盘、导线带、导柱

典型应用： 压力变送器，生化仪器，过程控制，液位计

常用型号：(备注：R：导线带；T：通气管）

154N-001G-RT       154N-005G-RT       154N-00***-R       154N-015G-RT

154N-001G-R        154N-005G-R        154N-01***-R       154N-015G-R

154N-030G-RT       154N-030A-R        154N-100G-RT      154N-300G-RT/R

154N-030G-R        154N-050A-R        154N-100A-R       154N-300A-R

154N-500G-RT       154N-500G-R        154N-500A-R

注意：

1. 通过使用增益调节电阻可以达到3.012V±1%互换性放大输出，其电路请参考应用说明TN_003。

2. 测量基准：绝压产品(A)为真空，表压产品 (G)为大气压，密封压力产品 (S)为一个标准大气压。

3. 拟合直线

4. 温度范围：-20℃~ +85℃，参照温度：+25℃。

5. 输出信号与供电电流成比例 。

6. 增大负载电阻可以减小测量误差。

7. 传感器敏感元件与外壳之间。

8. 带有标准电缆或连接器的产品温度范围是-20℃ - +105℃。

9. 重量根据结构而定（电缆，连接器）

10. 表压型产品不建议用于真空测量。诺需测量真空，请与生产厂家联系。

11. 对于1PSI产品为±2mV。

12. 表压型产品不建议用于真空测量。当真空值低于1/2大气压时，请与工厂联系。
