1. 产品介绍：

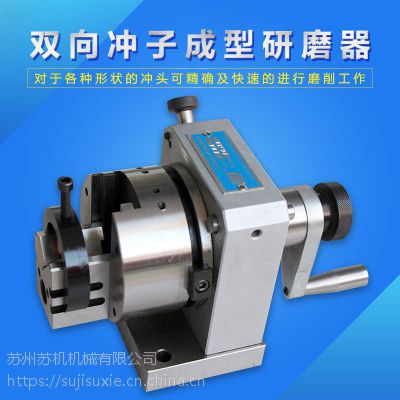

双向冲子成型研磨器，适用于成形平面磨床，对于各种形状的冲头可***及快速进行磨削工作，并可用于放电加工机床所使用的电极进行加工；有上下左右调整功能，特别适用于椭圆形冲头的加工。另附有弓柄臂，具有修整砂轮功能，可用于修整由直线和圆弧组成的各种截形砂轮和其角度的修整，因工件外径大小不同，使用时必须利于用V型块调整齿轮，调整其中心精度在5μ以内。

2.产品细节特点：

1). 手轮设计， 摇手把上加装手轮设计，使数据定位准确；

2). 刻度螺丝，数字刻度清晰，精度准确到0.005以内；

3). V型定位，V型块前面与地面均匀M6的螺丝孔，加工物可直接用螺丝锁紧；

4). 卡位螺丝，360°旋转定位销，随意定位加工角度；

5). 圆弧运动，在不连接弯弓臂时，本产品可以快速修磨各种形状的冲子；

6). 多角度修整，可用于圆弧，多角形，圆形等各种角度成型研磨。

3. 产品规格参数：

品牌：苏机牌

型号：PFA双向冲子成型研磨器

主体材质：SKS3合金工具钢

中心高：80-81mm

V型槽夹持直径：φ4-30mm

V型块调整量：30mm

滑动盘横向移动量：±12.5mm

分度盘齿数/精度：24/15° ±10 "

夹持偏摆精度50mm：0.005mm内

修整砂轮zui大直径：φ200mm

重量：8.6kg

修整砂轮圆弧zui大半径：凸弧R48mm 凹弧R100mm

计算公式： 修整凸圆弧 h=H-R 修整凹圆弧 h=H+R（h:金刚刀尖至成型器底面的尺寸，H:成型器中心高，R:所需修整圆弧的半径）
