二、 主要技术指标：

该传感器的技术指标主要取决于所配编码器，可选配的编码器有：HGD65535光电编码器、HJZ8192接触式编码器、或各种进口编码器。

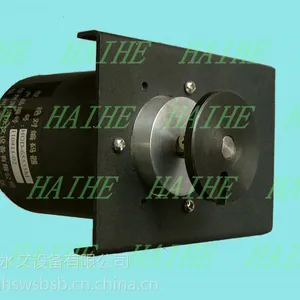

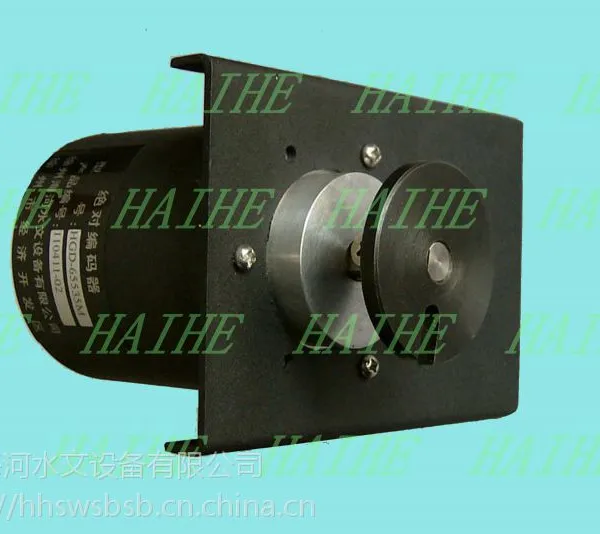

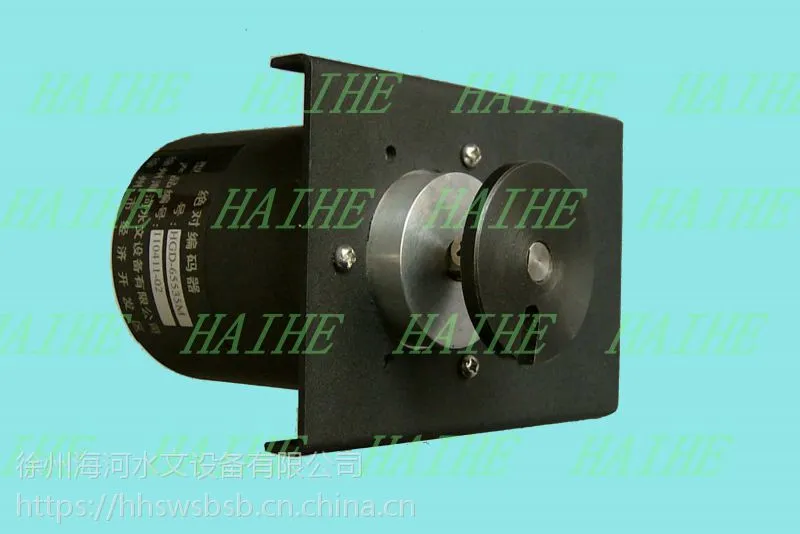

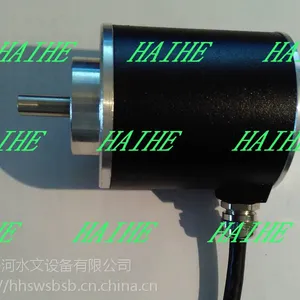

1、 HGD65535光电编码器

编码特性：每周1024组编码，连续64周（即1024*64）

工作电压：DC12-24V

外型尺寸：见图1

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤70mA

防护等级：IP64

输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号

三、接线关系

1、光电、接触式编码器接线：

a、485、4-20mA编码器输出尾线接线关系（4-20mA未订则不用接）:

b、SSI接口编码器输出尾线接线关系:

  c、格雷码：

19芯航空插头，光电1—16为数据从低到高D0-D15，18为DC12V电源输入+，19为DC12V电源输入-；接触式1—14为数据从低到高D0-D13，19为地

2、机显接线关系：

1、485接口（4芯航插）：1-485A；2-485B；3-+12V；4-GND。

2、格雷码接口（19芯航插）： 1—13为数据D0-D12，19为公共端。

3、模拟量接口（6芯航插）：1-485A；2-485B；3-4-20mA +；4-4-20mA -；5-+12V；6-GND
