一、概述

双向流硬碰硬密封旋球阀是我公司多年来在阀门设计制造、使用维护的经验积累上根据市场需求开发出来的***产品。该球阀不但能在正向压力下可靠地截断，在反向压力或反向压力远大于正向压力时同样能可靠地密封。该阀密封采用半球阀的结构和原理，外形采用蝶式结构，从而具有体积小、重量轻的特征；并具有双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能，因此，性价比远高于半球阀。该阀门的成功开发与运用，是阀门行业的一次重大技术革新。 硬碰硬偏心球阀广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统等需双向密封的场合，可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。在双向流系统中该阀门一台相当于两台普通单向密封阀门。

驱动方式：

连接方式：

密封面材料：

公称压力：

壳体材料：

三、主要用途

凡水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统的所有阀门须用双向流阀门，本阀门广泛用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管路启闭、调节。

四、技术性能规范

五、主要设计制造标准

六、主要零件材料

七、主要类型及工作原理

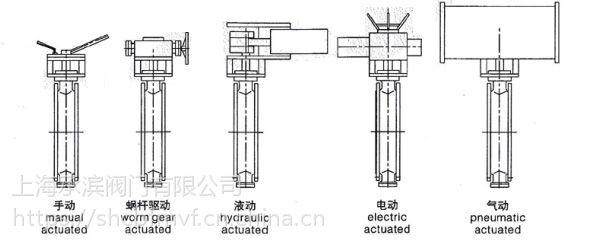

1、主要类型：本阀门的主要类型有手动、蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。

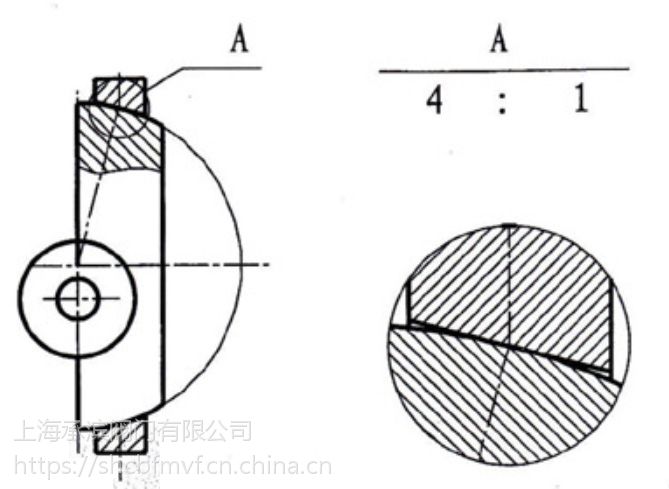

2、工作原理：阀芯的密封面为三次曲面，阀座的密封面为1次圆锥面。在密封点处，阀座面实际上是阀芯三次曲面的切面（见图），因而其结合十分***。有自适应（中心自动定位重合）和补偿磨损功能。

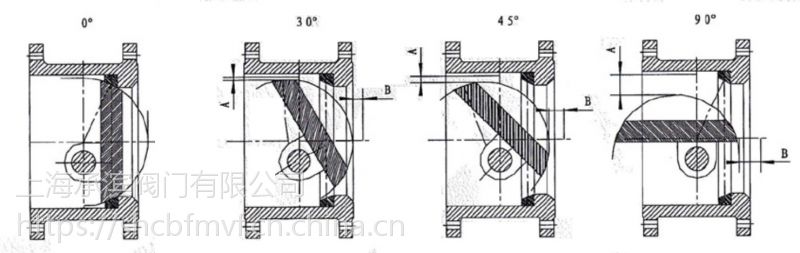

因为转动中心偏离阀芯几何中心，就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断向前进、向外胀的实际效果，其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。（见图）

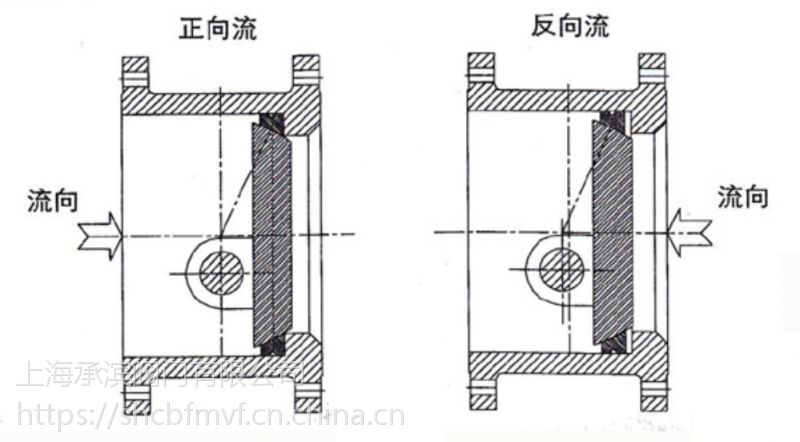

双向流阀门的最主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座向后移动，阀座密封面紧贴阀板密封面传递压力，将阀座推向阀杆极限变形位置，使之密封良好。（见图）
