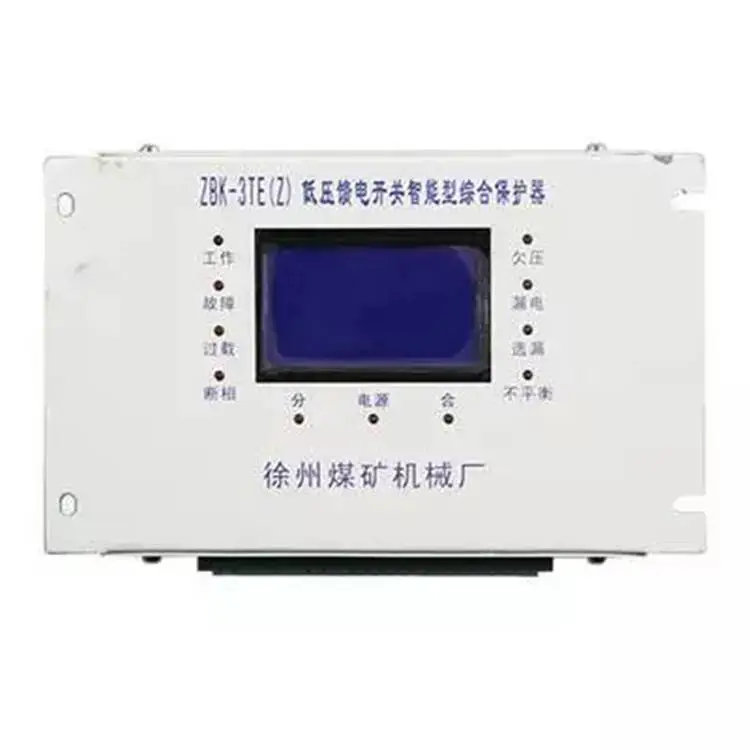

ZBK-3TE低压馈电开关智能型综合保护装置

微机监控保护装置（简称保护装置），是采用的计算机技术，为BKD系列隔爆型低压交流真空馈电开关（简称馈电开关）而设计的保护装置，适应于交流50HZ、额定电压为380V、660V、1140V、3300V额定电流至1000A三相中性点不接地供、变电系统中，作为总开关、分支开关、也可作为大容量电动机不平衡起动控制之用。当供电电路中出现过载、短路、欠压、过压、断相或漏电时能自动切断电源。作总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保护的后备保护；作分开关使用时具有选择性漏电保护和漏电闭锁保护功能。过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。

特点

微机监控保护装置是系列微机控制保护产品之一，集控制、保护、检测、通信于一体，主要应用于工业系统交流50Hz，标称电压在660V及以上电网中，改善供电电压质量的控制装置。本装置以32位单片机为核心，辅以工业级外围芯片，小型互感器，小型继电器，以及科学的算法，保护可靠灵敏，测量精度高。采用多种抗干扰措施，使装置具有极高的抗干扰能力。在装置的设计上，采用标准化、模块化硬件设计，A/D转换，电源模块。在用户界面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示，对重要操作授权密码，有效防止误操作发生。本保护装置存贮一套定值，并可在线查询、修改，具备事件顺序记录、及事件、遥测、遥信远传等功能。

装置配置带隔离RS-485标准异步通讯接口，通讯方式可采用通信电缆线。

基本参数

额定电压：1140V、660V

额定电流：200A、400A、630A

综合保护装置电源标准频率为：50Hz。

综合保护装置为长期工作制。
