XCGS——型磁选管就是戴维斯分析管。适应于矿山、冶金、地质等实验室。是用来测定强磁性矿石的磁性成分的含量。是检查这些矿石在分选过程中的一种设备。

二、主要技术参数

1、磁场参数

空气隙δ…………………………………………52毫米

磁场强度H…………………………………350KA/m(无级可调)

2、玻璃管参数

直径D………………………………………………Φ50毫米

摆动频率r…………………………………………70次/分

移动行程L…………………………………………40毫米

3、试料粒度……………………………………………0.5毫米

4、电源…………………………………………单相交流50周220伏

5、机器净重…………………………………………200公斤

三、工作原理及结构简介

1、工作原理

XCGS——型磁选管是在C型电磁铁的两***之间，装有玻璃管作往复移动和摆动，被分选的试料在通过磁场区时，磁性部分即附在管壁附近，非磁性部分在机械运动中被水冲刷而排出。

2、结构简介

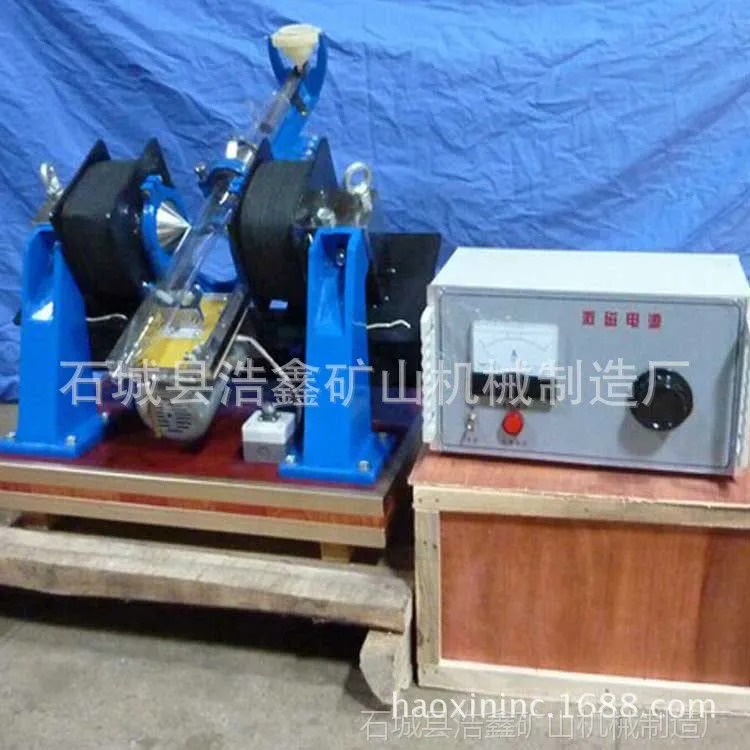

XCGS——型磁选管是由主机和激磁电源组成。

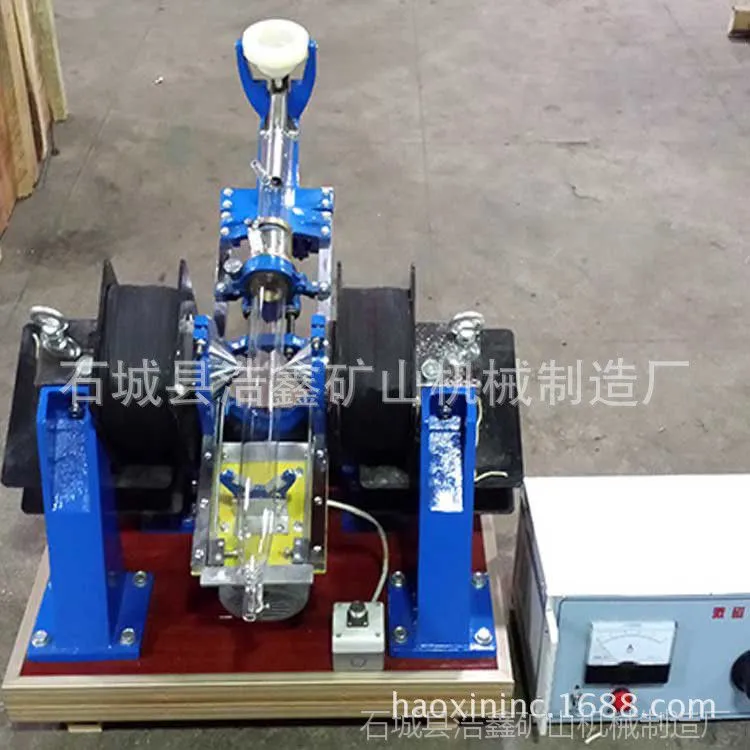

其主机如图（一）所示。

安装在底盘（5）上的支架（4）是C型铁芯（1）和激磁绕组（3）固定支撑，在铁芯磁***装有环箍（6）借以托住支架（7）。玻璃管（2）是被嵌在圆环（11）中通过滑架而（10）架在磁极之间电机（8）经过减速机构（9）借助曲柄（12）将使其作摇摆运动。

玻璃管装置得与水平线成0°～40°角。管子往复移动行程为40毫米，摆动为45°，管子上端是敞开的，由此处给以试料。管子下部是尖细的，可用一带夹子的胶皮管套在其尖细部位，其夹子是用来调节水的流出量，冲洗水流从玻璃管上部支管注入。

五、安装与操作

1、安装

XCGS——型磁选管的主机和激磁电源只需要安放在木制的机座上，在使用前应剥除全部的包装纸，擦净防锈油并检查全部紧固螺钉是否松动，在确认机械运转部分和部分各焊点处于正常的条件下方可使用。

接通激磁电源和主机上的激磁和电动机的电源，即可开机试运转（其输入电压为220V±10V时，激磁电流***可调整到4A）。用橡胶软管接通玻璃管注水，软橡胶管连接在玻璃管上端的支管上，一根短的软橡胶管套在玻璃下端尖细锥型管上，并装上夹子，以调整冲水的流量。

2、操作

预先打开调节水消耗量用的下部夹子和调节清水冲洗加入量用的上部夹子，调整两个夹子，使管内的水位在整个试验过程中保持不变。然后接通电源，取5-10克的试样（粒度为0.5毫米）装入充有流水的玻璃管中，调整激磁电流使其达到预定的磁场强度，以适应矿物分选的要求。当管子在运动过程中，非磁性或弱磁性物质和杂质颗粒等将随冲水不断下沉直至被排除管外，强磁性微粒将附于管子内壁附近。工作磁场能***把所有的磁性微粒与非磁性微粒完全分离。在磁性部分冲洗（通常是5-10分钟）完毕后，关闭两个还夹子，断电并排出磁性物质。
