佛山采购U11SM-16C DN25小口径丝扣柱塞阀品牌结构图片价格

品牌：上海宣球	型号：U11SM-16C DN25	材质：铸钢
连接形式：内螺纹	公称通径：25mm	订货号：95868
货号：85685	适用介质：水	压力环境：常压
工作温度：常温	标准：国标	流动方向：单向
驱动方式：手动	零部件及配件：阀体	用途：截止
类型(通道位置)：二通式	密封材料：PTFE	是否跨境货源：否

展开

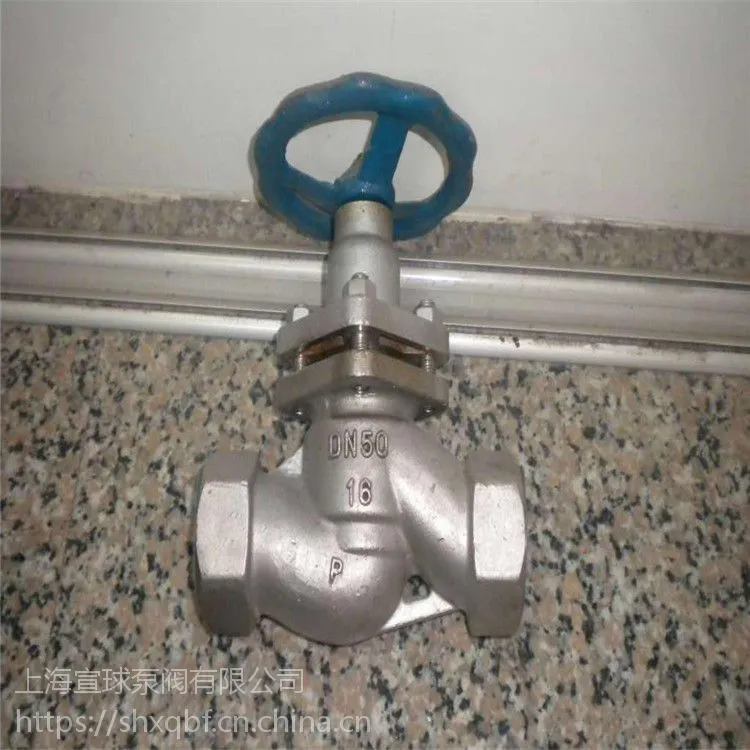

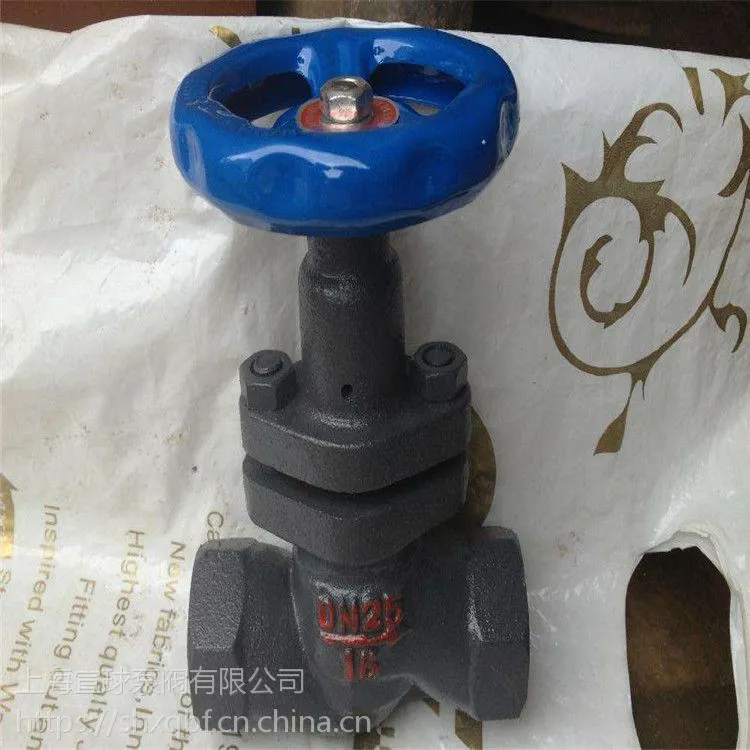

佛山采购U11SM-16C DN25小口径丝扣柱塞阀品牌结构图片

内螺纹柱塞阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而***了阀门的密封性，***了内泄漏。由于密封环采用回弹性强，耐磨性高的***新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。

内螺纹柱塞阀的主要结构尺寸

公称通径 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸
公称通径 DN(mm)	阀体长度 L	接头长度 L1	接头长度 S	手轮直径 Do	管螺纹 G (寸)	关闭高度 H≈	开启高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2

柱塞阀的性能规范

阀体材料	适用温度	适用介质	压力范围
铸钢	≤250℃	水、蒸汽、油品	PN 1.6-6.4MPa
铸铁	≤180℃	水、蒸汽、油品	PNl．6
不锈钢	≤200℃	硝酸、醋酸	通径范围
含钼不锈钢	≤200℃	氮、氢、尿素等	DNl 5-300mm

柱塞阀的实验压力

实验项目	实验介质	实验压力
压强实验	水	1.5PN
高压密封实验	水	1.1 PN
低压气密封实验	气	0 5-0.7MPa
