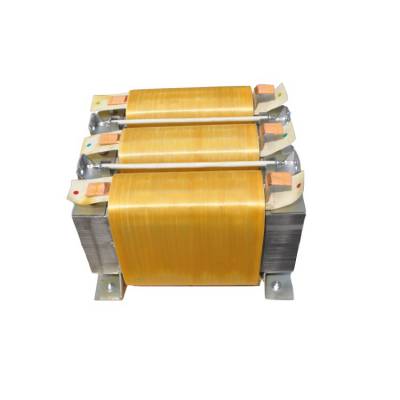

四象限变频器电抗器

输入滤波电抗器
输入滤波电抗器用于四象限变频器的输入端，与变频器的进线端相串联、输入滤波电抗器不仅具有用于通用变频器的输入电抗器的功能，而且当电机向电网回馈能量时，输入滤波电抗器还可以作为变频器的输出滤波器对回馈的电能进行谐波治理及无功补偿。因此输入滤波电抗器对变频器有双重作用。

输出滤波电抗器
输出滤波电抗器既可用于通用变频器，也可用于四象限变频器，与变频器的出线端相串联。加装输出电抗器可以钝化变频器输出电压（开关频率）的陡度。减少逆变器中的功率元件的扰动和冲击，而且该电抗器在负载含闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其他元器件免受过电流冲击。

参考/执行标准：
GB 1094.6-2011电力变压器
JB 9644-1999半导体电气传动用电抗器
IEEE519-1992/EN6100-5-2

产品性能
1、铁芯采用优质硅钢片，芯柱经队歌气隙分成均匀小块，气隙采用高温高强度粘结胶浆芯柱的每个小段与上、下铁轭紧密粘接起来；
2、线圈采用H，C级绝缘系统，大大提高了长期运行的可靠性
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪声和震动，产品整体机械强度高，防潮性能好，大大提高了长期运行的可靠性；
4、温升低，损耗小，综合利用***，便于安装。

技术规格
额定工作电压380V,660V,1140V,3300V/50Hz,60Hz
额定工作电流3A~2500A
抗电强度4200V,18KVAC/50Hz/5mA/60s无飞弧击穿（工厂测试-针对1140V系统电压）
绝缘电阻＞100MΩ
电抗器噪声＜65dB
防护等级IP00
绝缘等级H/C级
