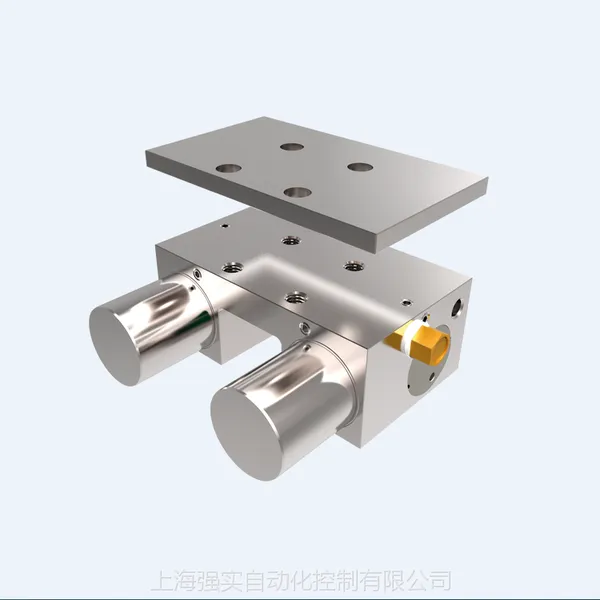

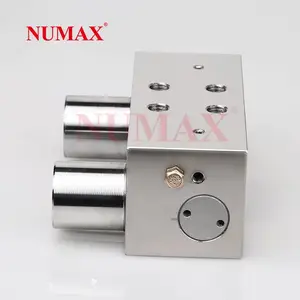

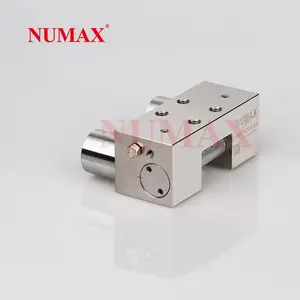

NUMAX国产线轨库浪霸 常闭型制动器 导轨夹紧机构MCPS30S，术语解释：

线轨钳制器，是指直接夹紧直线导轨的导轨、线性轴等，对滑台进行制动或位置保持的产品。解决了使用马达+滚珠丝杠、气缸等一般的驱动类零件进行位置保持时的刚性不足等课题，提高了装置的性能。

规格参数：

主体材质： 相当于SCr415，无电解镀镍

空气滤清器：黄铜

接触面：相当于SUJ2，无表面处理

调节螺栓：相当于SUJ2，无表面处理

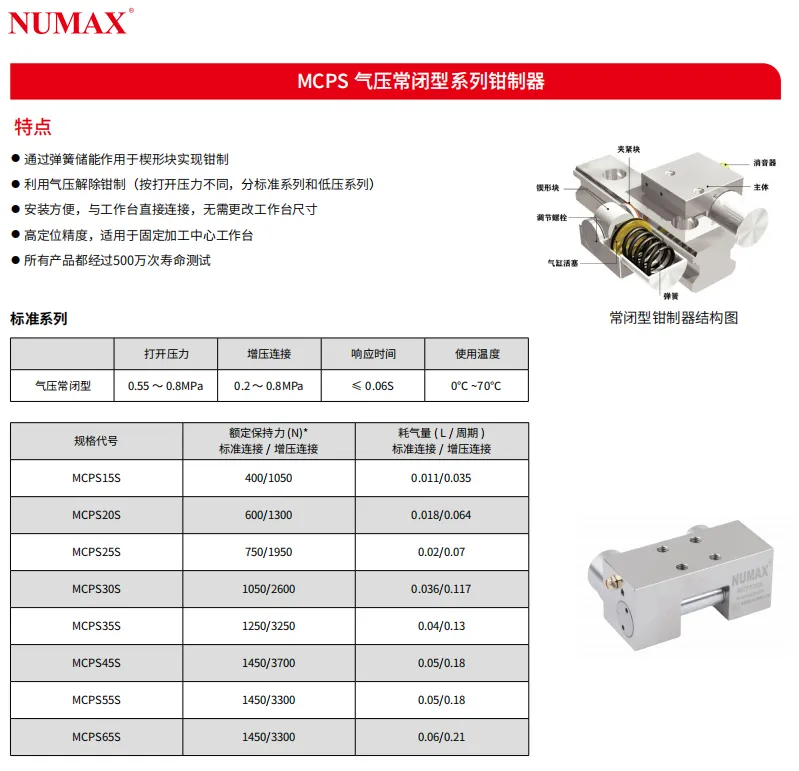

NUMAX国产线轨库浪霸 常闭型制动器 导轨夹紧机构MCPS30S，特点：

1.用于固定滑台、定位及防止振动。

2.为常闭（Normally Closed）型。

供气时：解除夹紧。

排气时：借助弹簧的作用力夹紧线性导轨。

3.开放压力为0.3MPa、0.4MPa的产品已实现标准化。

4.设计小巧。

5.可简单地组装到现有系统上。无需进行诸如延长导轨长度或变更滑台尺寸等设计变更。

6.也可在方形轴上使用。

按照方法：

1.在解除夹紧的状态下将导轨库浪霸安装在导轨上。对于常闭型，在插入出厂时已插入间隔体的状态下，进行10次左右的开合动作，然后安装导轨。
2.在要使用的滑台等物体上临时紧固导轨库浪霸和辅助垫片（需要时）。请使用强度等级8.8以上的螺丝，确保咬合长度为螺纹公称直径×0.9以上。
3.在重复10次左右夹紧/解除夹紧导轨的动作后，保持为夹紧状态。
4.在夹紧导轨的状态下，用***的紧固扭矩紧固安装用螺丝。紧固扭矩请参见各产品页面。
5.对于附带密封圈的产品，请紧固临时紧固状态的密封圈固定螺栓。
6.确认导轨库浪霸与护罩底座等不发生干涉。

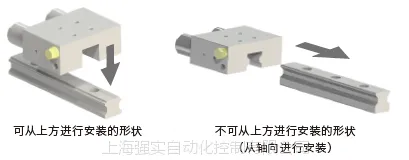

导轨库浪霸的形状包括：可从导轨轴的径向（上）进行安装的形状和不可从导轨轴的径向（上）进行安装的形状。有关形状方面，请通过CAD数据进行确认。

安装注意事项：

1.MCPS在出厂时在接触面间夹有垫块。除了安装时，请勿取出该垫块。如果在取出垫块的状态下长期放置，可能会引起MCPS无法运作。

2.增压连接的连接方法：

（1）.拆除空气滤清器。

（2）.装上管接头、软管和电磁阀。

（3）开始供气。

（4）启动电磁阀，确认库浪霸的开闭状况。

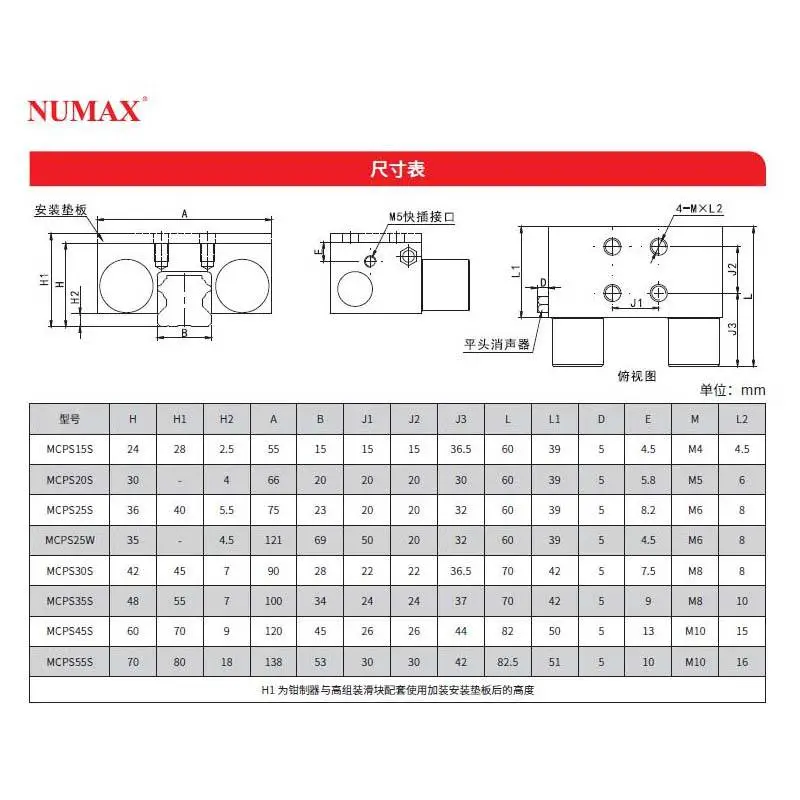

安装尺寸：
