产品详情：

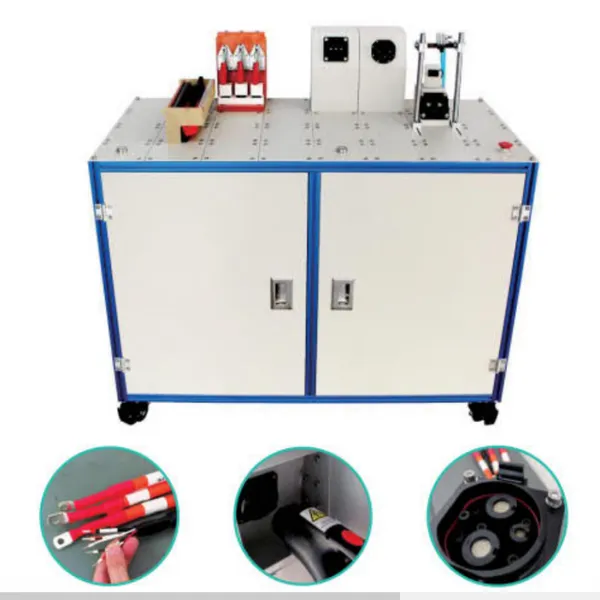

电动汽车PDU配电箱测试仪 新能源PDU配电箱测试仪

进阶功能精密4线量测

可程序化连续测试

自动找点自动诊断

自我校正归零测试扫瞄模式

自动/短路扫瞄可切换量测讯号源

额定输出5Vdc绝缘测试50~6KVdc耐压测试50~5KVac10Vdc分辨率±1%

准确度显示/声响装置 320×240

分辨率图形液晶显示Pass/Fail LED

红绿指示灯/画面显示/声响量测接点

64独立量测接点(Optional)，可选购128/256接点高压校正正负端输出自动找点端子控制面版

系统/快速/编辑/功能按键群组界面RS-232

通信连接埠打印机端口

电动汽车PDU配电箱测试仪 新能源PDU配电箱测试仪

一.测试产品分类：
1.国标交流充电枪（两头都是枪）
2.国标交直流充电枪带线
3.欧标的充电枪带线
4.美标的充电枪带线
5.一头是枪，一头是三眼插
6.插座带线
二．设备特点：
1.电阻测试采用四线式量测方法
2.导通与高压一体式测试
3.纯电脑端操作
4.测试数据可存储到电脑中,存储的格式PDF档。
5.存储的测试数可以按批号或按时间导出测试数据。
6.测试报告打印功能
7.测试完成后条码自动打印功能（可以是条码，也可以是二维码）
8.带滚轮的机柜式架构，移动方便；可根据产线的产量，多台任意组合
9.治具与机器之间连接用快速接头连接，更换治具方法。
三．测试项目：
1.相序，导通电阻。
2.绝缘和耐压。
3.插拔枪开关检测。
4.电阻、电感、电容和二极管
四．测试方式；
采用待测物两端都要连接到治具上，如果只有一端有连接器，另外一端采用夹子或探针接触的方式，接到测试治具上面。
五．测试要求：
1.测试要有指示灯和声音报警。
2.产品的启动测试(1.扫条码启动2电脑端测试按钮；3.治具端启动按钮)。
3.裸露的线要有防护照（气动的）
4.测试治具和控制箱之间采用快速插头连接，便测试治具快速更换。

电动汽车PDU配电箱测试仪 新能源PDU配电箱测试仪

六.测试项目  项目符号

量测范围
断/短路O/S1KΩ ~ 50KΩ
瞬间短断路测试 1KΩ ~ 50KΩ
短断路端点判断

导通   COND0.1mΩ ~ 50.0Ω

瞬间导通 0.1mΩ ~ 50.0Ω

电阻RMax.10.0MΩ

电容C10pF ~ 1000uF

二极管Zener0-7V

绝缘IR0.1MΩ ~ 10GΩ

耐压ac-5kv,dc-6kvMax.10mA
