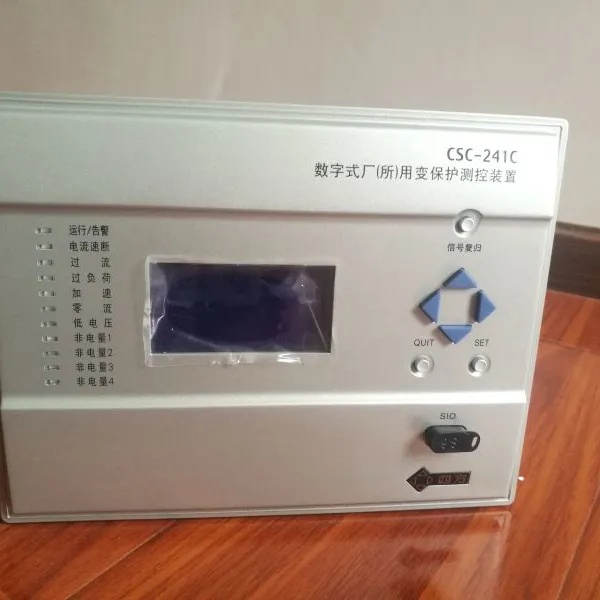

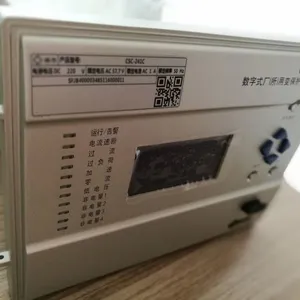

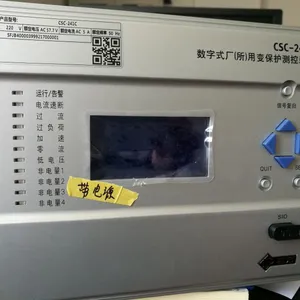

CSC-241C数字式厂（所）用变保护测控装置

适用范围

CSC-241C数字式厂（所）用变保护测控装置,适用于所用或厂用变压器，可在开关柜就地安装。

功能

1)过流保护功能。

装置配置有反映相间故障的电流速断元件和一段过流元件。

2)过负荷保护功能。

3)装置的过负荷元件，可动作于跳闸或告警。电流加速保护功能。

变压器手动或自动投入至故障时，电流加速保护动作切除故障。

4)零序电流保护功能。

装置检测中性点CT或变压器高、低压侧的零序电流。高压侧零序电流保护采用定时限方式，低压侧零序电流可根据需要选择定时限或反时限方式。

5)低电压保护功能。

装置能够自动判断系统电压低时是否切除负荷，以实现低压控制。

6)零序电压保护功能。

零序电压元件监视外接零序电压大小，动作与告警。

7)非电量保护功能。

装置能够接收从变压器本体来的非电量，最多可以有四路，各非电量保护可根据控制字决定是跳闸或告警。

8)其它功能说明。

装置具有PT断线告警、控母断线告警和弹簧未储能告警的功能。

主要特点

高性能的硬件系统

1)采用嵌入式32位微处理器，具备很强的数据处理能力。

2)与保护CPU系统完全独立的高精度测量表计系统，可满足运行监视和远程自动抄表的要求。

3)高标准电磁兼容性，密闭机箱设计，满足装置下放安装的苛刻要求，也可集中组屏。

强大、灵活的通信功能

1)提供基于光电以太网、LonWorks现场总线、光电485的通信接口。

2)可采用IEC60870-5-103规约、四方继保CSC-2000规约或IEC61850标准通信，实现与变电站自动化系统和继电保护故障信息系统的接口。

3)支持GPS脉冲对时、IRIG-B码对时和网络对时，具备硬件时钟系统。

人性化设计及友好界面

1)提供中文界面，操作简便，可提供六个快捷功能键，实现打印及定值区切换的快速操作，十一个指示灯实时指明装置运行状态。

2)具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发。

3)提供全面的设备运行信息和故障信息记录。

4)具备***软硬件自检功能和免调节电路设计，安装调试更简单。

5)提供基于PC机的辅助分析软件。

技术指标
