摇臂袋式过滤器 概述

  摇臂袋式过滤器采用侧进底出方式（也可采用侧进侧出方式），通过管道中的压力将过滤液体介质压入或抽入过滤器桶体，要过滤的液体介质经由电抛光冲孔支撑滤蓝承托的过滤袋的过滤，产生理想的固液分离达到液体介质被过滤的效果。不同的过滤精度，取决于不同精度的过滤袋。由于液体介质进入滤器后是从滤袋***流入，使得液体可均匀分布整个滤袋的过滤表面，令整个层面中的流体分布基本恒定一致，紊流的言近旨远影响小，过滤效果好。

------------------------------------------------------------------------------------------------------------

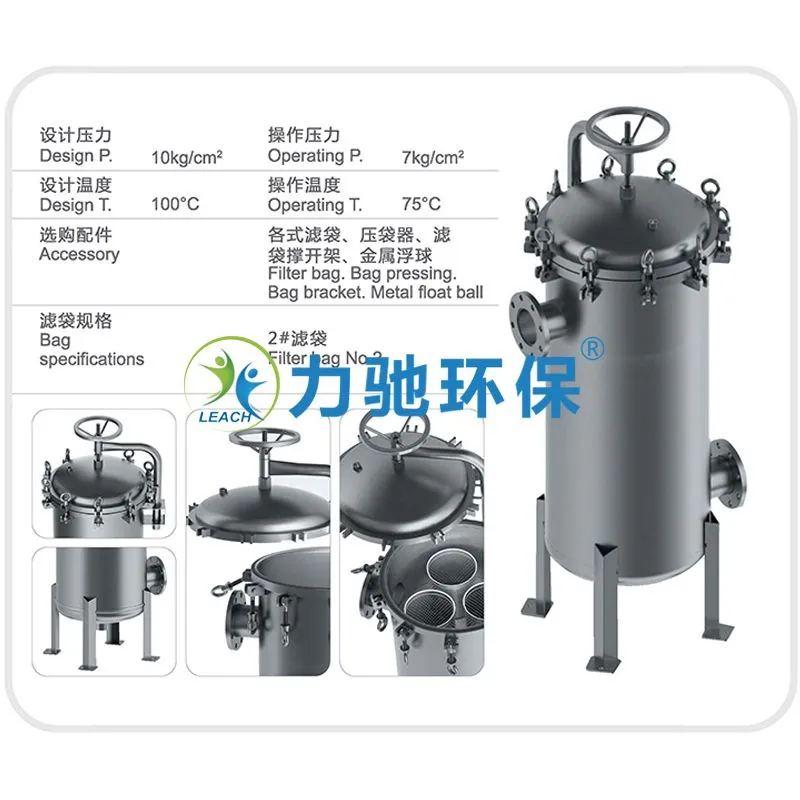

摇臂袋式过滤器内部结构

• 每只滤袋都有单独的锁紧装置，绝无侧漏机会。

• 一体式精密镗孔无变形设计

• 一体式精密镗孔，摇臂提升装置

• O型圈密封，高强快开螺栓

• 单个滤袋锁紧，无侧漏机会

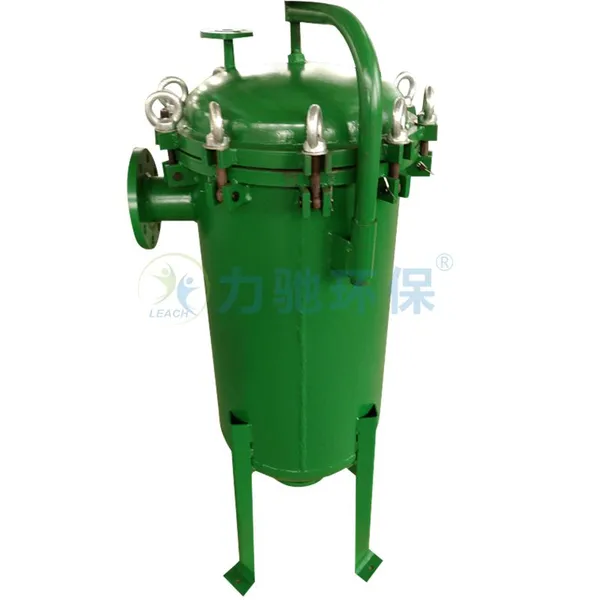

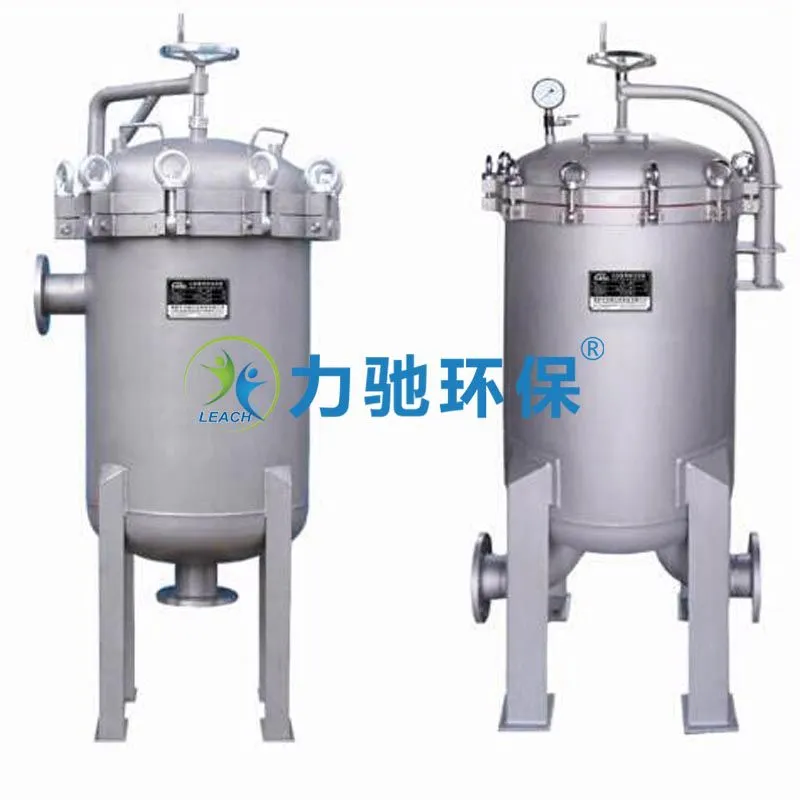

• 摇臂袋式过滤器 产品图

摇臂袋式过滤器原理

摇臂袋式过滤器机体主要由三部分组成：过滤容器、支承网篮和过滤袋。根据流量要求可在单机里使用多个滤袋，液体从过滤容器侧面或者下面进液口进入，由被网篮支撑的滤袋上方冲入滤袋中，滤袋因液体的冲击和均匀的压力面展开，使得液体物料在整个过滤袋内表面得到均匀分布，透过滤袋的液体沿着金属支承网篮壁，由过滤器底部出液口排出。滤出颗粒杂质被截留在过滤袋内，完成过滤过程。更换或清洗滤袋，只需松开环首螺栓，旋转手轮提升上盖，即可取出。多袋式过滤器具有处理量大、容污量大、过滤效果明显、操作简单、运行成本低等特点。

摇臂袋式过滤器 配件

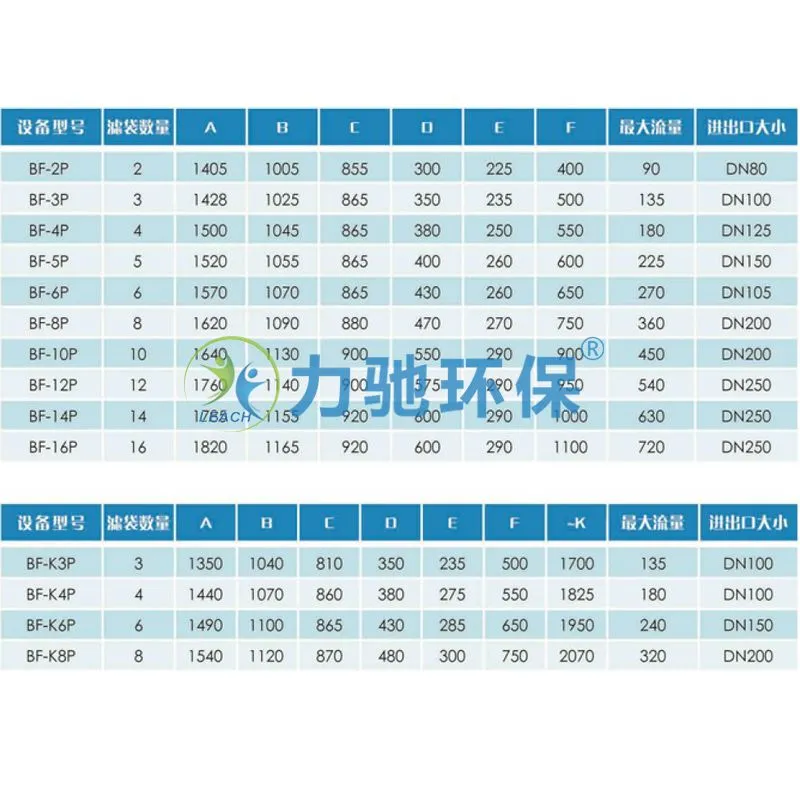

摇臂袋式过滤器参数

规格

技术参数

滤袋材质： ***耐高温耐酸碱聚四氟乙烯（PTFE）、聚脂(PE)、聚丙烯（PP）、尼龙单、复丝（NMO）等，不锈钢（SUS304）,能满足从0.5~1000微米不等的精度过滤。

滤袋环口：有不锈钢环、镀锌钢环、PP 、PE塑料环和涤纶绳。

滤袋接合技术和加工工艺，采用进口设备热熔焊接，如塑环焊接、底缝焊接以及车缝，如线缝、包缝、反缝等，除了提供行业标准袋（01#、02#、04#）外，也可根据客户的特殊工艺设计制造专用的滤袋 。

摇臂袋式过滤器特点

摇臂袋式过滤器特点

• 操作简单、方便，占地面积较小，安装十分简单；

• 过滤精度高，适用于任何细微颗粒或悬浮物，过滤范围可从1～800微米；

• 有效过滤面积大,一个滤袋过滤功能相当于同类型滤芯5～10倍，可大大降低成本；

• 设计流量可以满足1～1000m3/h要求，成本造价低；

• 用途广泛，可用于粗滤或精滤；

• 单位过滤面积的处理流量较大，过滤阻力较小，过滤效***；

• 在达到同样过滤效果的情况下，比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等设备具有投资成本较低、使用寿命长和过滤成本低等优点；

• 滤袋可反复使用。

摇臂袋式过滤器 应用
