简介

又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命***。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

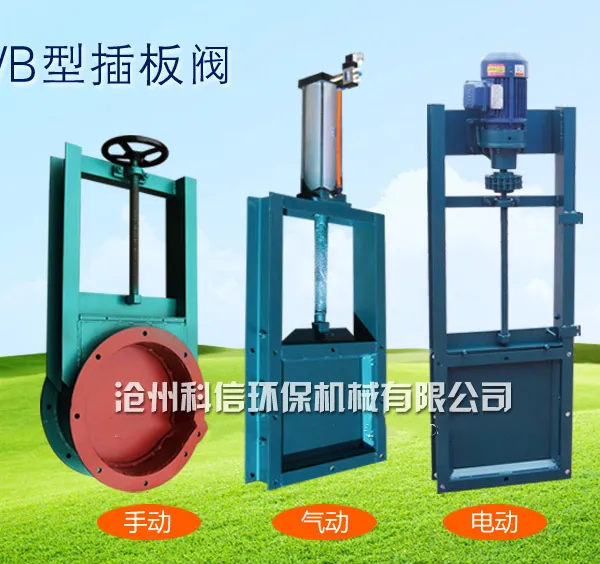

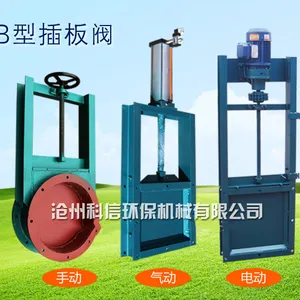

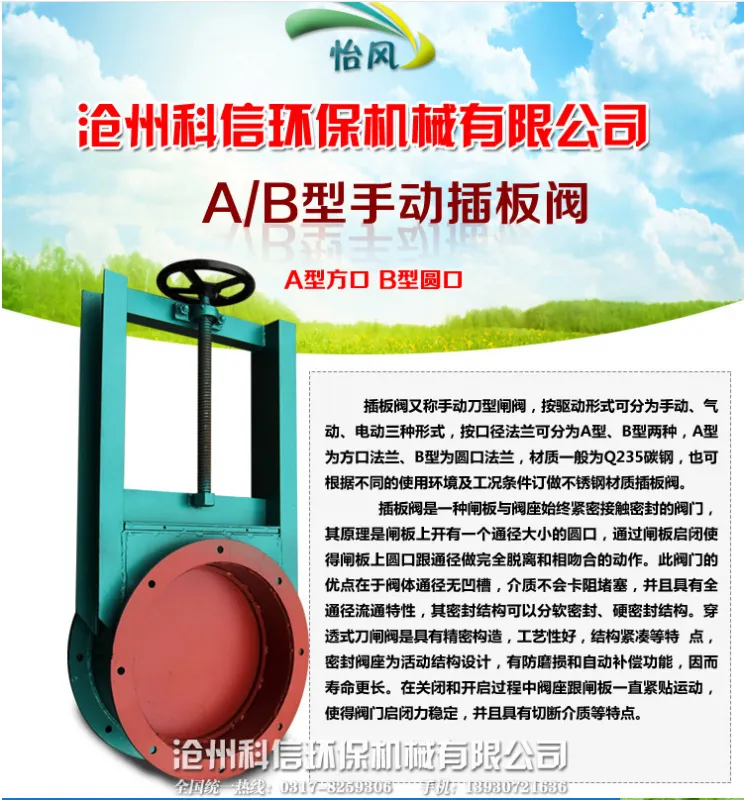

手动插板阀又称手动闸阀与手动螺旋插板阀,主要由框架、闸板、丝杆、螺母、手轮等零件构成，通过手转动手轮使丝杆带动闸板沿水平方上下反复运动，使手动插板阀达到启闭目的。

性能

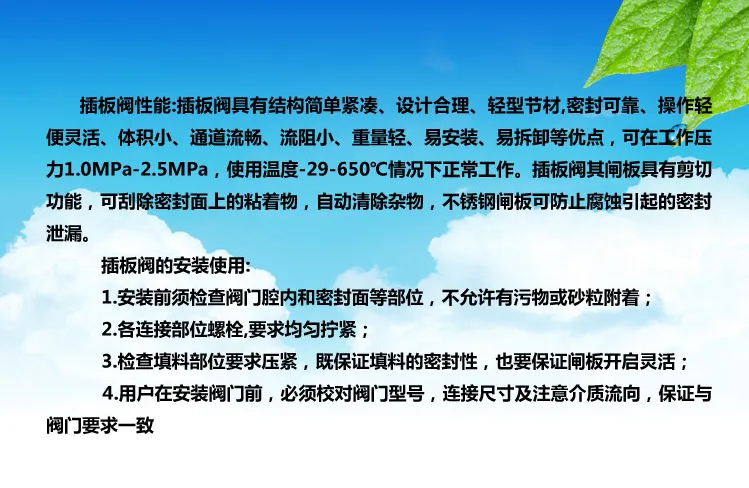

刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

安装

刀型闸阀的安装使用 1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着； 2.各连接部位螺栓,要求均匀拧紧； 3.检查填料部位要求压紧，既***填料的密封性，也要***闸板开启灵活； 4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，***与阀门要求一致性； 5.用户在安装阀门时，必须预留阀门驱动的必要空间； 6.驱动装置的接线须按线路图进行； 7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

手动插板阀的特点：

1，手动插板阀经常与卸料装置或是料仓配套使用，手动螺旋闸阀采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。

2，手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，手动螺旋闸阀可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。 　　

3，手动插板阀在正常的使用过程中各传动部位应定期检查，加润滑油做好维护

电动插板阀使用中注意事项及其特点：

插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式插板阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板插板阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来***密封面的密封，这就是自密封。大部分插板阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以***密封面的密封性。插板阀密封结构可以分软密封、硬密封结构。
