一、 概述

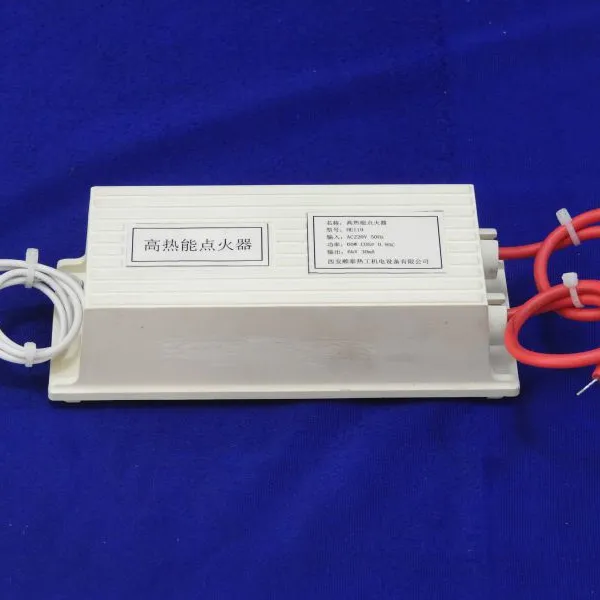

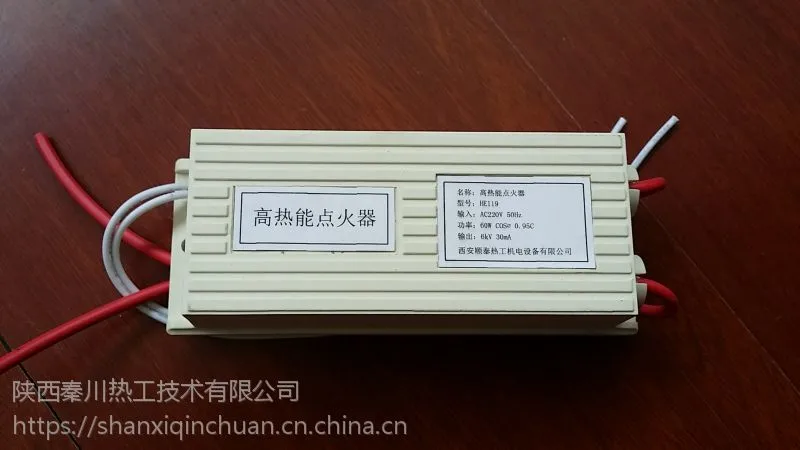

HE119型高热能点火器，用于工业燃烧器、电厂、民用炉灶等行业。

该产品适用染料：燃气、轻油、重油(生物醇油、雾化柴油、天然气、煤气、沼气等...）

使用于不存在易燃易爆气体/蒸气和可燃性粉尘同时存在的环境/作业场所，使用时避免高温和淋雨。

二、技术参数

1、工作电源：AC220V±10%

2、50Hz

3、输出功率：60W

4、输出电压：6KV

5、输出电流：30mA

6、功率因数：COS?≥0.95C

7、环境温度：环境温度：-10℃～+55℃

8、相对湿度：≤85

9、大气压力：86～106kPa

三、壳体与安装尺寸

10、材料：

ABS冲击工程塑料

11、尺寸表

四、接线

                                         HE119高热能点火器

五、点火针

1、点火杆前端材料0Cr25高温合金；

   外部材质为;95瓷（Al2O3）；

2、点火针外径Φ12/Φ8/Φ10；

   安装固定端为M14×1.25。

3、点火针长度根据用户要求定制长度范围一般在0-1米之间

4、点火针发火端安装在燃烧器喷嘴前20--40mm处，燃气的烧嘴取较小距离或根据燃气压力调整。

六、性能特点

1、采用功率和电流控制技术，具备良好的伏安特性，功率因数超过0.95。

2、具有过载、短路、放电间隙超范围、过热保护。

3、全密封结构，具有防水、防潮特性。

4、材料符合产业阻燃等级标准。多重绝缘结构。

5、抗干扰技术，不会对电网造成污染。
6、放电间隙可达15mm，放电弧光呈现游离明火状态。

7、连续24H不间断放电，温升不超过50℃。

8、点火器到放电电极距离可达20M(高压线线距)。

七、使用

1、避免短路、电极间隙调整过大。电极间隙6-10mm为宜。

2、电源电压过高或严重波动时会造成产品工作不稳定，甚至影响其寿命。

3、高压线应采用阻燃高频高压线并尽可能缩短长度以减少压降，配线距离＜10M。当高压线穿过金属面时应套玻璃管或陶瓷管保护。

4、产品不要放在铁心式变压器附近使用。

5、高压线应远离电源输入线，严禁将高压线于电源线捆扎在一起以及高压线缠绕在一起使用。

6、高压线不要中途弥线，如要接长需用专用高压绝缘子过渡并***足够的电气间隙和爬电距离；或弥线部位焊接后使用玻璃管或陶瓷管防护。

7、高压输出端避免采用单端接机壳的接线方式，如果单端接机壳，机壳必须可靠接地，否则有触电危险。

8、产品严禁在易爆环境使用。
