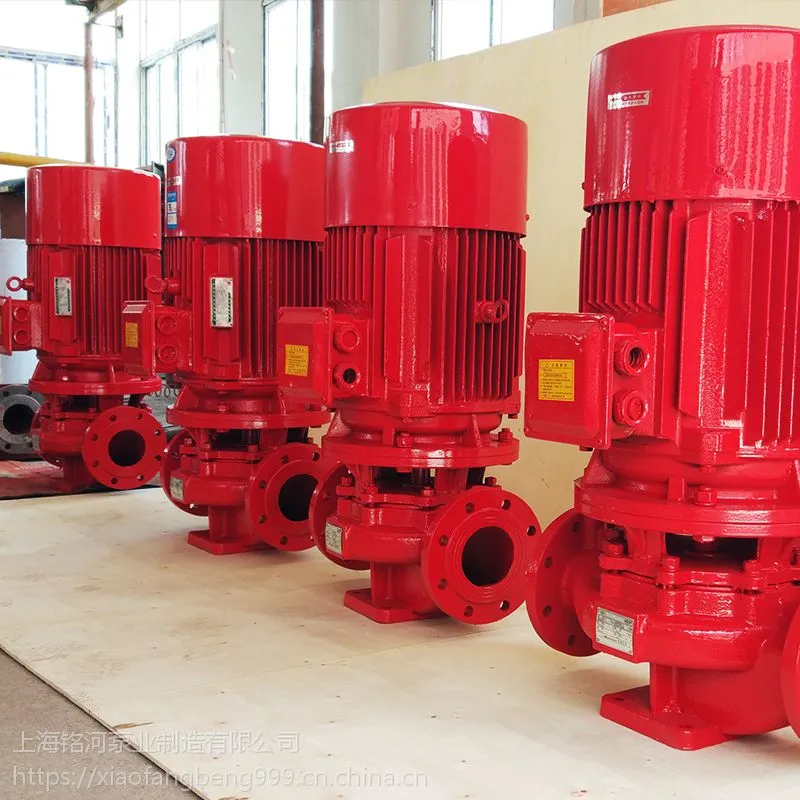

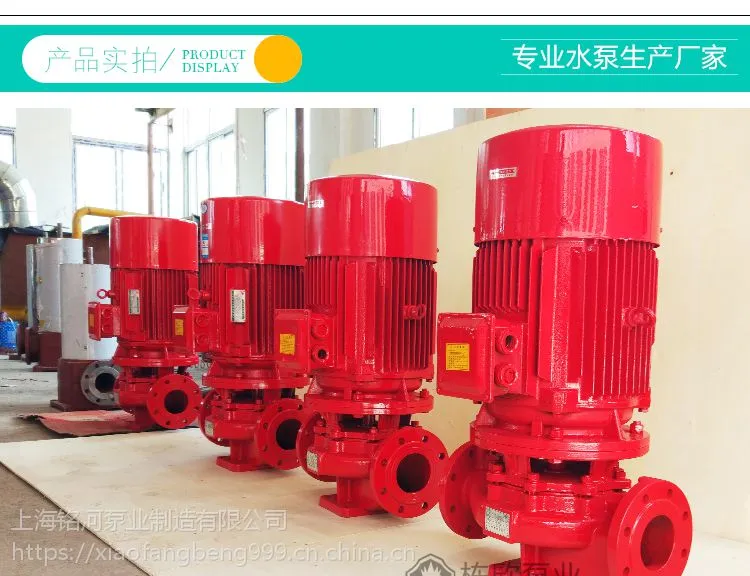

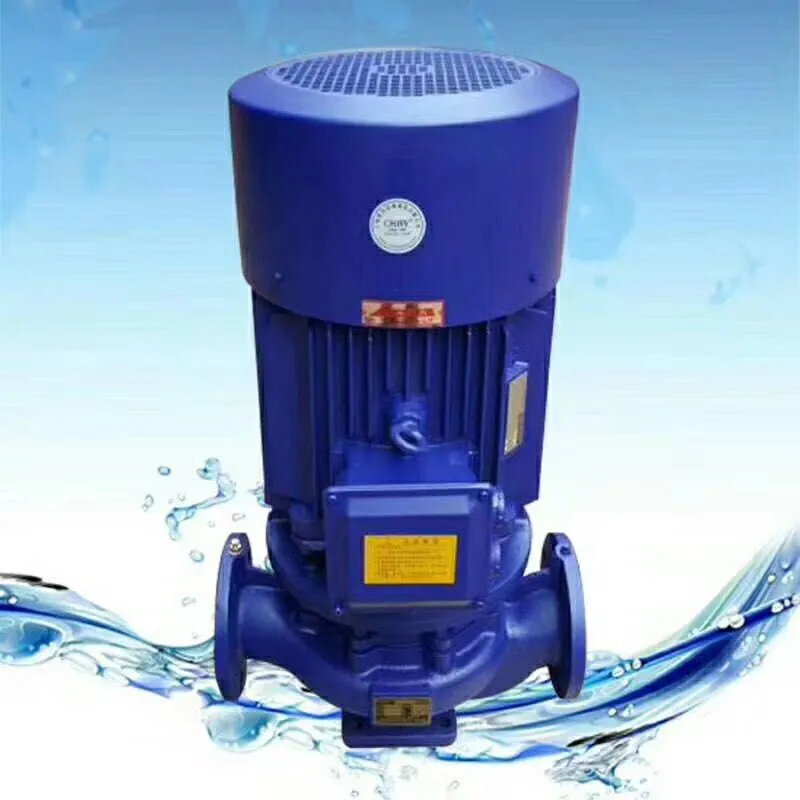

ISG、ISW、IRG、IHG系列立式单级单吸管道泵

一，产品概述：

　　 ISG型系列单级单吸管道泵，是科技人员联合国内水泵专家选用国内***水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合***国家机械部JB/T53058-93的标准要求，产品按国际***2858标准设计制造。

二，主要用途 ：

　　 1.　ISG型立式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

　　 2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

　　 3.　GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

　　 4.　IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

　　 5.　YG立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

　　 6.　IHGB型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。

　　 7.　ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。

三，产品特点 ：

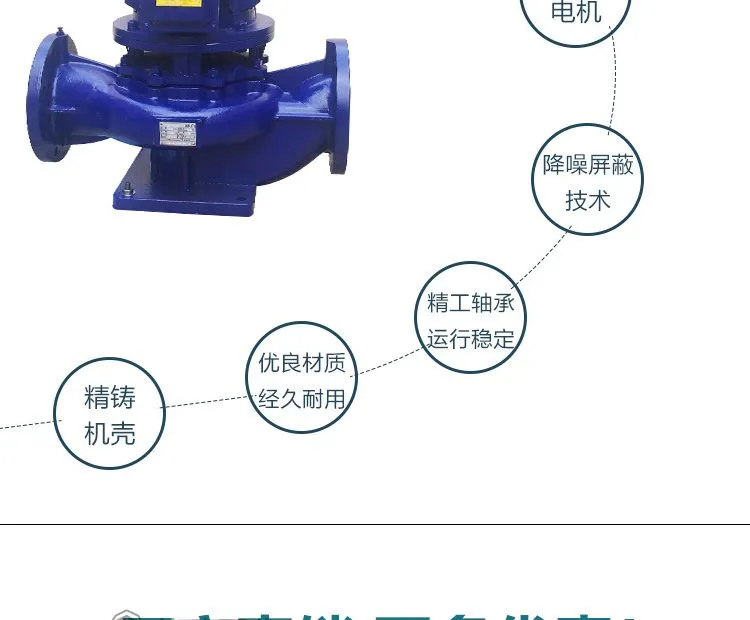

　　 1.　泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

　　 2.　叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而***了泵的运行平稳，振动小、噪音低。

　　 3.　安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

　　 4.　可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

　　 5.　轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。

　　 6.　可根据管路布置的要求采用泵的竖式和横式安装。

四，工作条件 ：

　　 1.　吸入压力≤1.0MPa，或泵系统工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

　　 2.　环境温度＜40℃，相对湿度＜40%。

　　 4.　所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。

　　 注：如果用介质为带有细小颗粒，请在订货时说明，以便本厂采用耐磨式机械密封。

五、型号意义：

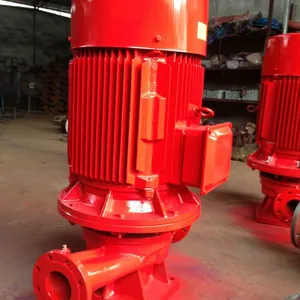

例如:ISG50-160（I）A

　 　 ISG-单级单吸管道离心泵

　 　 IRG-单级单吸热水管道离心泵

　 　 GRG-单级单吸高温管道离心泵

　 　 IHG-单级单吸化工泵

　 　 YG-单级单吸管道离心油泵

　 　 50-泵进、出口公称直径（mm）

　 　 160-叶轮名义外径（mm）

　 　 I-流量分类

　 　 A-叶轮经***次切

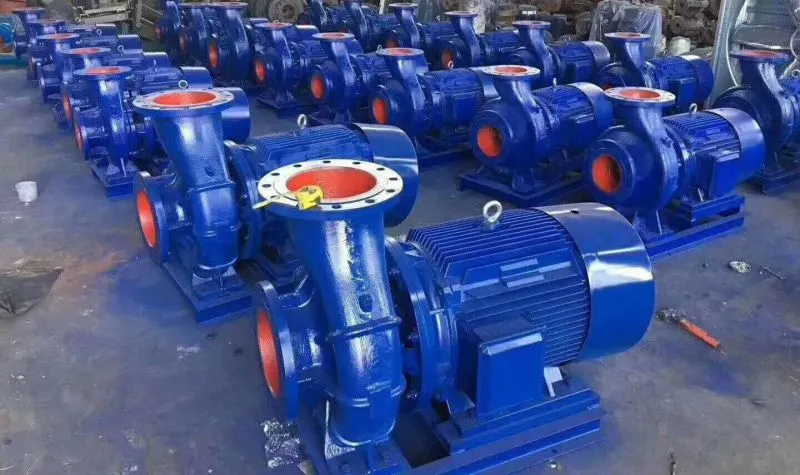

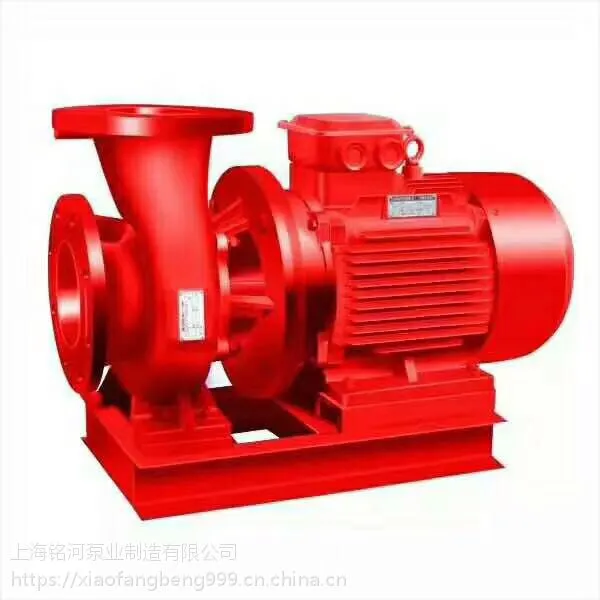

   一，  S、IR型卧式单级单吸清水泵结构说明：

　 IS、IR型卧式单级单吸清水离心泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油

或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。

二，主要用途 ：

　　 1.　ISG型立式管道泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送

水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

　　 2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城

市住房采暖循环用泵，使用温度120℃以下。

　　 3.　GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送

以及城市住房采暖循环用泵，使用温度240℃以下。

　　 4.　IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造

纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

　　 5.　YG立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。

　　 6.　IHGB型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。

　　 7.　ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。

三，产品特点 ：

　　 1.　泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建

筑投入低，如加上防护罩则可置于户外使用。

　　 2.　叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向

负荷，从而***了泵的运行平稳，振动小、噪音低。

　　 3.　安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

　　 4.　可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。

　　 5.　轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有

效地延长机械密封的使用寿命。

　　 6.　可根据管路布置的要求采用泵的竖式和横式安装。

四，工作条件 ：

　　 1.　吸入压力≤1.0MPa，或泵系统工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

　　 2.　环境温度＜40℃，相对湿度＜40%。

　　 4.　所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。

　　 注：如果用介质为带有细小颗粒，请在订货时说明，以便本厂采用耐磨式机械密封。

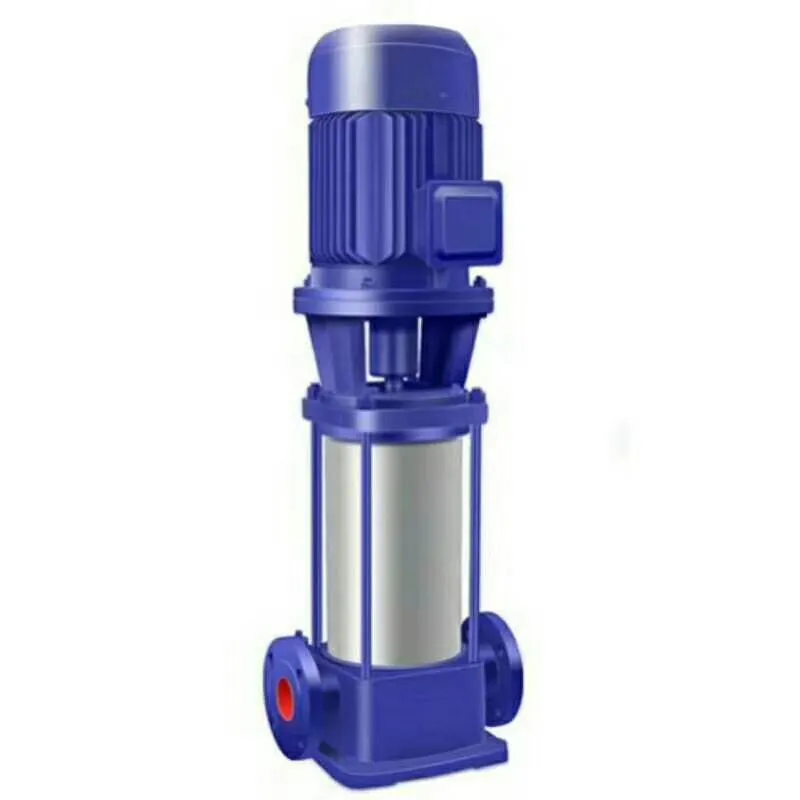

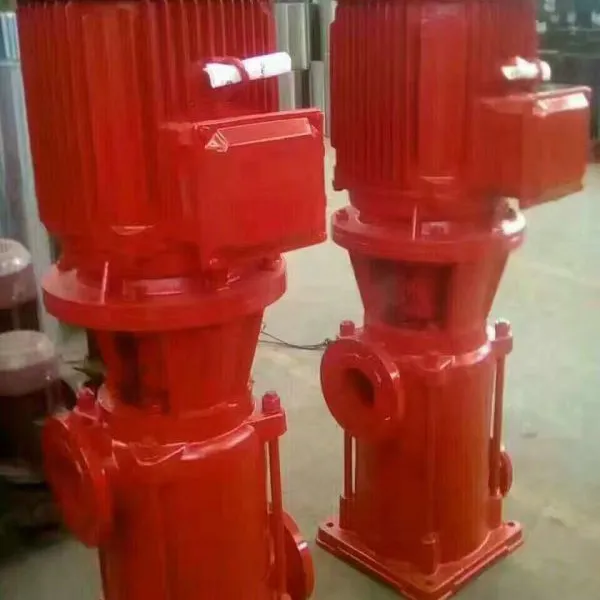

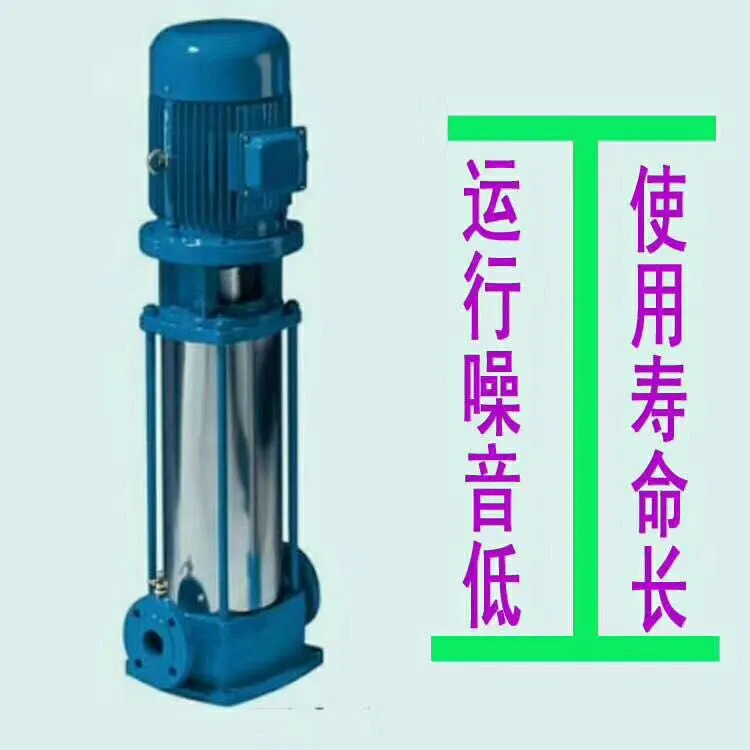

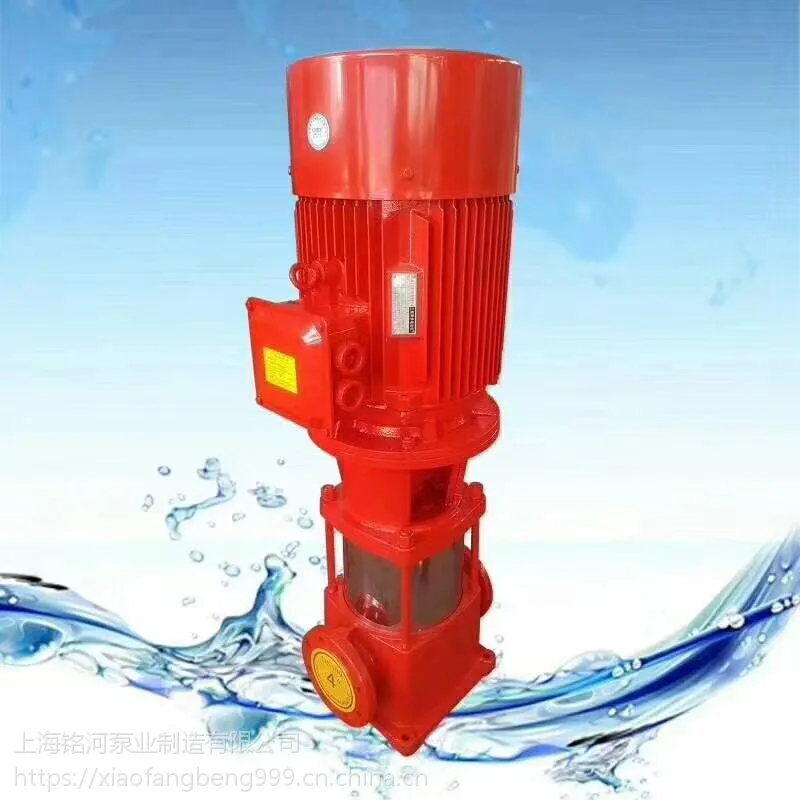

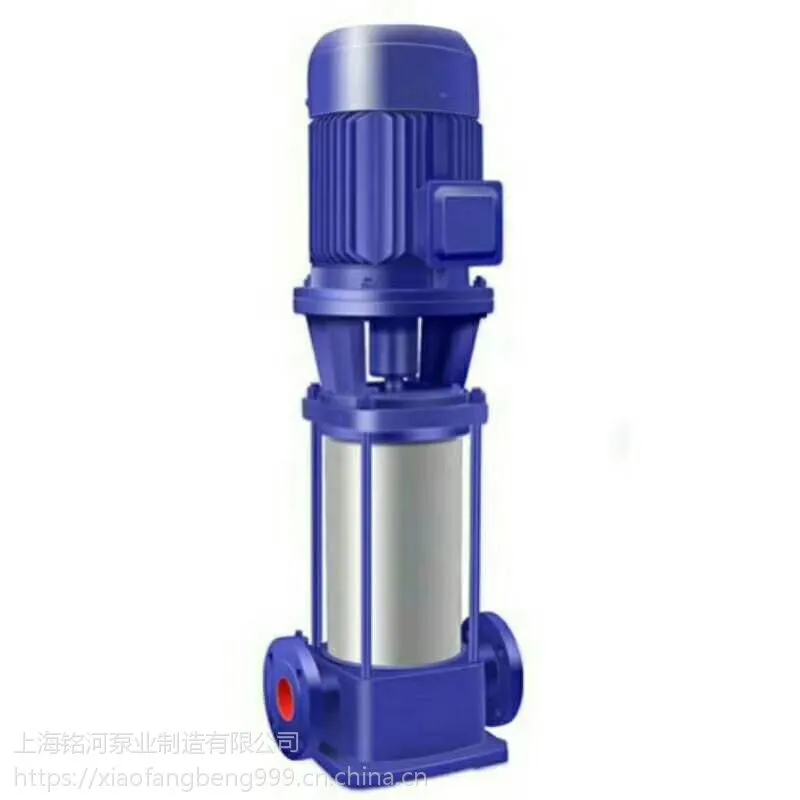

 一、GDL型多级立式管道多级泵产品概述：

  GDL型立式多级管道多级泵是我司在国外***泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的***产品。

  水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的泵型。

  本司磁力驱动泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和***检测手段，从而***产品质量的稳定可靠。

二、GDL型多级立式管道多级泵适用范围：

  广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

三、GDL型多级立式管道多级泵产品特点：

1、水力模型***：效***，性能范围广。

2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。

3、外形美观：采用优质不锈钢外套，外形美观。

4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，地减少流动噪音。

6、立式结构，占地面积小。
