全自动下板机 非标自动化设备定制 smt全自动上下板机PCB收板机

产品名称：smt全自动下板机

产品型号：ZS-AUD250

                                          商品展示

                              COMMODITY EXHIBITION

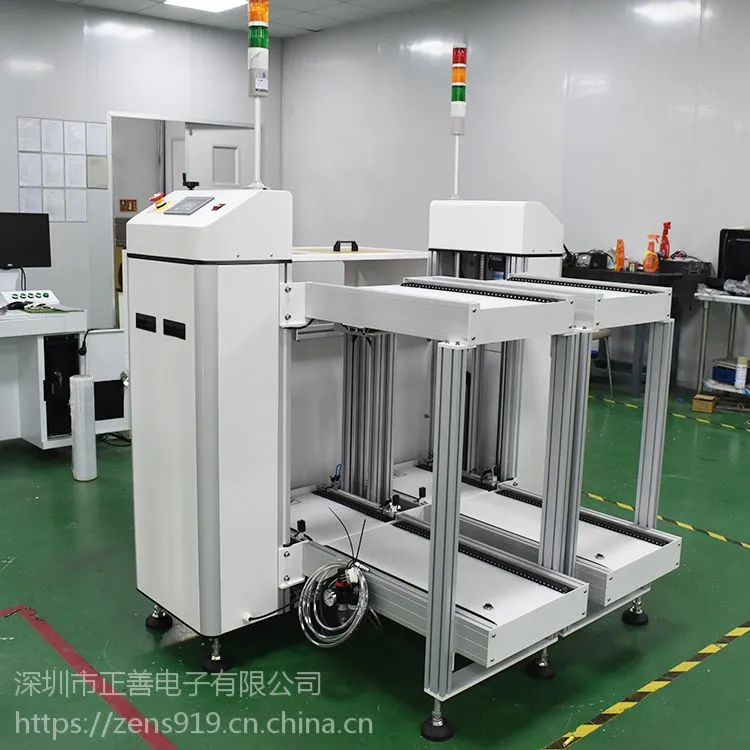

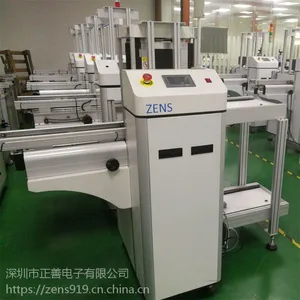

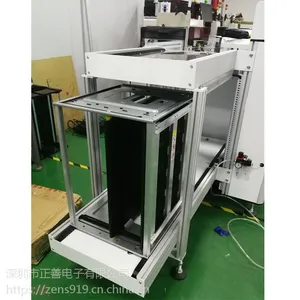

实物拍摄

     PRODUCT PHOTOGRAPY

                                              设备基本参数资料

         全自动下板机 非标自动化设备定制 smt全自动上下板机PCB收板机

         smt全自动下板机,smt收板机,250标准下板机

         产品型号：ZS-AUD250

参数名称/型号 ： ZS-AUD250

料架尺寸（mm）:355*320*560mm

PCB尺寸（mm）:50*50~330*250mm

PCB厚度（mm）:小0.6mm

上板时间（s）:约6秒

料箱更换时间（s）:约30秒

传送方向:左~右或右~左

料箱数量: 2个（或客户要求）

传输高度:900+20/-20mm（或客户要求）

传输电机:台邦15W定速马达（3套）

升降电机:台邦90W刹车马达（1套）

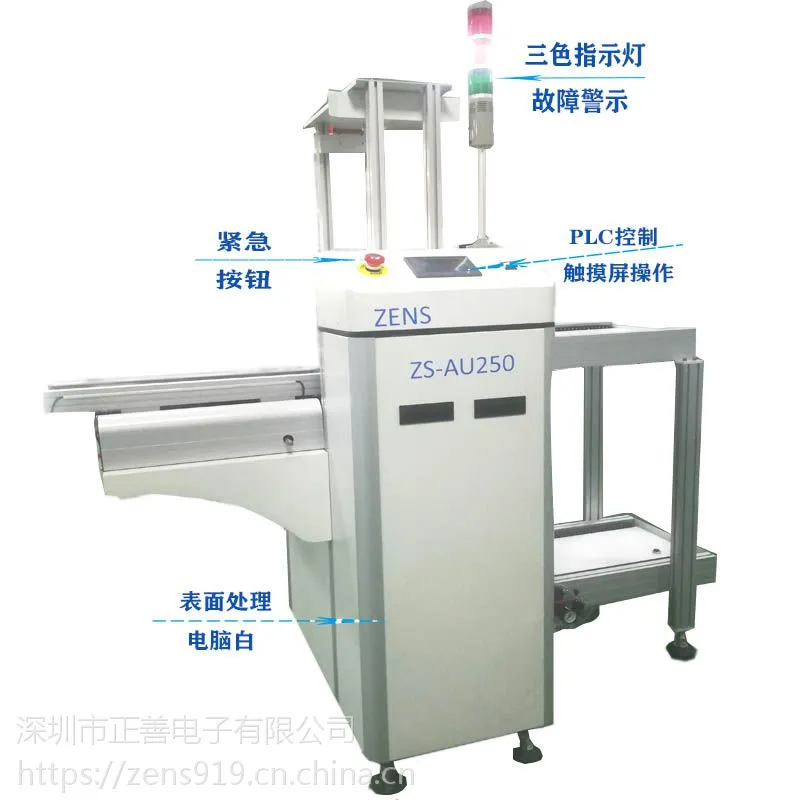

控制系统:采用信捷PLC控制，程序可据客户要求修改；

操控面板:采用显控4.3寸点动触摸屏，程序可据客户要求修改；

升降结构:采用25-10滚珠丝杆升降30mm加硬光轴导向；

收板装置:采用东方1W电机配合定制机加工件收板，可保护产品不被损坏；

推板装置:采用浙江星辰笔型气缸推动；

料框固定装置:采用4套浙江星辰SDA16-15气缸固定，亚德客电磁阀控制；

传输链条:料框进出轨道传输，采用通用飞燕式链条传动

机身架构:采用40*40*2.0铝型材精密加工连接制作

机身底板:采用A3#-T10钢板加工制作，表面发黑处理；

机身钣金:采用A3#-T2.0钢板加工制作，表面处理喷粉电脑白；

标准信号:标准四芯信号线，可直接与其它设备连线使用；

供给电源:单相 AC220V/50/60HZ

供给气压:4-6Kgf/cm2

外形尺寸（可据要求定制）:1680*800*1200

                                产品名称：smt全自动下板机

                                产品型号：ZS-AUD250
