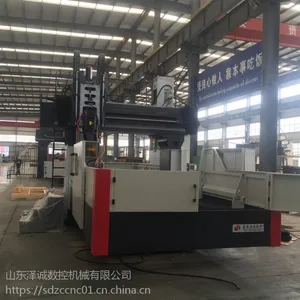

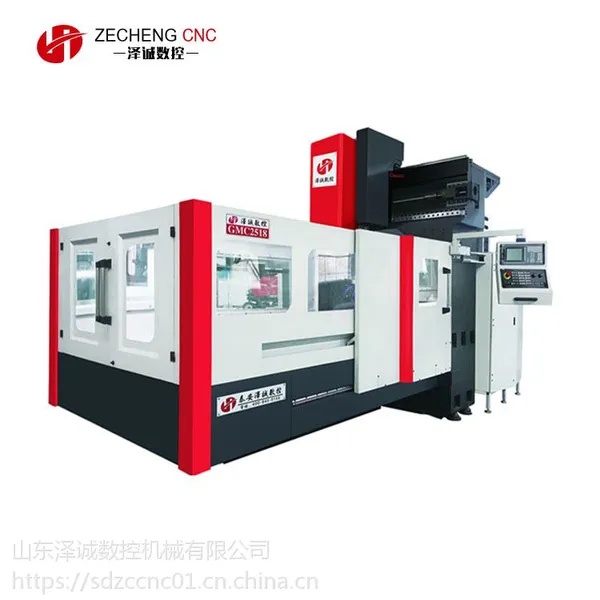

数控龙门铣床厂家直销泽诚GMC1613龙门铣床价格多少钱

GMC系列产品是工作台移动式数控龙门铣床，横梁定梁可配多种附件铣头、具备手动换头功能，零件一次装夹可完成五面加工。
在继承了传统龙门机床基础框架刚性强，结构对称，稳定性强等优点的基础上，引进国际***的动态刚性设计理念。主要特点是龙门超大框架，刚性好、吸震性强、加工范围大、稳定性好、动态特性佳。机床具备铣削、镗削、钻削（钻、扩、铰）、攻螺纹、锪削等多种加工功能，零件一次装夹可同时完成零件五个面上的孔系及平面的加工，包括倾斜面、二维曲面、三维曲面、零件型腔内部孔和平面的加工，ZC-PX技术指标和配置***，产品结构和工艺成熟，产品质量稳定。适于能源、航空航天、汽车、印刷、纺织、包装、交通、***、五金橡胶等各种机械加工领域的需求。
ZC-PX系列产品共有5种规格，台面长度分别为2、3、4、5、6、8、10、12米，该系列产品零部件通用性强、模块化程度高、个性组合便捷，适合批量生产，性价比优良。
一、机床特点
床身以箱型结构体设计与周密肋骨支撑。
工作台全部行程全支撑设计，加工时不会因工作台悬空而产生偏差。
 Z轴采用经过热处理及研磨之硬轨结构，并经人工刮研，既能确保导轨精度又能大大增加硬轨之寿命。
液压设计经过平衡阀及瞬间止回阀配合大容量NXQ型囊式蓄能器之控制，可调到平衡状态使快移及工作脉动中形成快速液压反应，并且断电时头部即时止动不下降，以达到上下精度及保护伺服系统与刀具、工件之性能。液压站全部采用进口配件，稳定性好、故障率低、噪音低、限度的保护伺服电机。
三轴螺杆皆以高精密C3级滚珠螺杆施以适当的预拉紧。
横梁采用阶梯式设计，并具有独特的超大导轨跨距架构，刚性特性，机体稳固，使重切削更加稳固***。
立柱设计***加大坐地面积使机床切削更平稳。
主运动采用宽调速交流伺服主电机使得主轴在低速时大扭矩输出，适合重切削，高转速时的恒功率适合精加工切削。(选配)
主运动系统

其它技术条件
最小分辨率：X、Y、Z：0.001 mm；
进给轴加速度应与主轴转速合理匹配；
控制系统电源配有滤波器等保护电路；
刀具直径及长度补偿；
故障自诊断功能；
机床颜色为客户自己选择；
导轨自动润滑系统。

二、ZC-PX1502数控龙门铣床主要技术参数
NO  机床型号 ZC-PX1502                                                                                                                          备注
1 工作
台 工作台有效尺寸 1200×2000mm
  工作台承重 3t
  龙门有效宽度 1650mm
2 各轴行程 X轴 2000mm
  Y轴 1650mm
  Z轴 800mm
3 主轴 主轴功率 22kw
  主轴转速 5-6000rpm
  主轴锥度 BT50
  主轴扭矩 1080N.m
  主轴端面到工作台面距离 175-975mm
4 X/Y/Z定位精度 X,Y,Z轴重复定位精度 ±0.01/0.01/0.01mm
  X,Y,Z轴定位精度(300mm) ±0.005/0.005/0.005mm
5 各轴进给速度 切削速度X/Y/Z 8m/8m/8m/min
  快速移动速度X/Y/Z 10m/10m/10m/min
6 冷却系统 主轴前端喷嘴
7 冷却水箱容积 200L
8 冷却泵流量 60L/min
9 排屑系统 床身两侧螺旋排屑+前端链式排屑 (选配)
10 润滑装置 数控定时定量润滑装置
11 气动系统 P=0.5～0.8Mpa
12 液压系统 P=7Mpa，Q=40L/min
13 机床控制系统 三菱M70A
14 显示器 液晶彩显8.4″LCD
15 电容量（约） 55KVA
16 机床重量（约） 22t
? ZC-PX1502数控龙门铣床标准配置
1. 数控系统：三菱M70A
2. 主轴恒温冷却系统
3. 气动、液压系统
4. 齿轮传动，标配主轴大扭矩变速箱
5. 导轨防护
6. 标配Z轴液压平衡系统
7. 刀具冷却系统（水冷、气冷）
8. 机床集中润滑系统
9. 机外链式自动排屑装置
10. 三色灯、变压器、照明灯、标准附件
11. 工件清洁用气枪
12. 维修站台、梯子和扶手
12.常用维修工具
三、机床电气
1). 概述
ZC-PX1502数控龙门铣床采用三菱M70A全功能数控系统。机床具有X、Y、Z三个进给轴，可实现三轴联动。机床主轴及进给采用三菱系列全数字驱动系统及AC主轴、服电机。
2).数控部分
数控系统采用三菱M70A，该系统是一种具有高性能，高可靠性的数控系统，由于电子元件订制的LSI化，控制部分实现了极小型化。该系统显示内容丰富，加工轨迹动态显示，便于使用。梯形图实时监控页面，可给维修带来方便。三菱M70A 系统使用数字式伺服系统，对于传动系统中的机械误差可通过存储型螺距误差补偿和间隙补偿功能予以补正，由于采用高分辨率位置检测器和高速微处理器的软件伺服控制功能，实现了高速、高精度的伺服控制。
系统显示采用8.4”LCD彩色荧幕,开放参数及DNC传输，能轻松进行程式编辑及传输,集方便与高效能加工于一体之控制系统,系统?冉?AI纳米输廓控制(AI NANO)功能,可预该程式一百多个单节,有效制御3D加工之输廓控制,提高形状精度。
高效的DNC传输，对各种复杂3D曲线加工,都能轻易连成高速高精度之加工,提高产品质量及生产效率。梯形图实时监控页面，可给维修带来方便。
3).主轴部分
主轴马达采用三菱 全数字式主轴伺服单元，参数设置方便，故障显示功能便于维修。AC伺服主轴电机配合三菱高效率，高解析度解码器误差小，精度高。
4).进给部分
X,Y,Z三轴电机采用全数字式伺服单元与AC伺服电机的结合, 使调整方便，动态性能好，可靠性高。
5).控制部分
机床逻辑控制采用数控系统内置PMC控制，可进行故障点监测.
四、能源及环境要求
a. 电源部分及环境要求：
   电源电压：380V±10%
   电源总功率：55 KVA
   电源频率：50HZ±1%，三相
   气    源：6kg/c?O 经适当干燥处理
b. 使用环境条件：
   相对湿度：≤80%
   环境温度：0℃-40℃
   空气介质：无腐蚀性介质
   光线：充足，通风良好
机床在上述工作环境下，长期稳定工作
c. 安装场所条件
a) 不受外部振动影响。
b) 不受腐蚀性气体影响。
c) 避免阳光直射机床。
d) 避免直接触外界风、气及调温的冷、热风。
e) 机床附近避免设置暖气等热源。
f) 减少尘埃（避开铸件、焊接、板金车间等）。
g) 避免漏水、浸水。
h) 避免电气噪音

 五、标配清单

项次 品  名 供   应    商
1 控制器 三菱M70A
2 主轴电机 三菱
3 三轴伺服电机 三菱
4 三轴轴承 NSK（日本）、FAG（德国）、P4级
5 三轴锁紧螺母 台湾NUT
6 三轴滚珠螺杆 台湾上银
7 传动皮带 国内名优
8 三轴线轨 台湾上银
9 电磁阀（气压） 合资
10 照明工作灯 国内名优
11 信号线材 日本三菱
12 机械主轴 台湾罗翌
  13 电柜空调器 雷博
14 电脑润滑系统 贝奇尔(中日合资)
15 机床低压电器 江苏正泰
16 限位开关 安世能（德国）
17 泵站液压件 日本朝田
19 减速机 台湾APEX
20 联轴器 欧凯（德国）

六、验收方法
   设备验收分预验收和终验收。
    1、设备预验收：设备制造完成时，通知需方到我公司进行预验收。
2、设备终验收；终验收在用户进行。设备到达用户现场后，用户准备工作就绪后通知我方，我方一周内派人到现场调试。以试产品合格为标准。
3、安装及培训
七、售后服务
1、自机床验收合格之日起，卖方负责保修12个月。保修期间，如设备出现故障，泽诚公司在接到买方通知后，1小时响应，最迟5小时内赶到现场，在维修零、部件到位时5个工作日内排除故障。如属不正常使用造成机件损坏，将收取零部件成本费。
2、泽诚公司定期对设备进行维护和检修。
3、保修期过后，泽诚公司对设备提供有偿终生维修技术服务。
