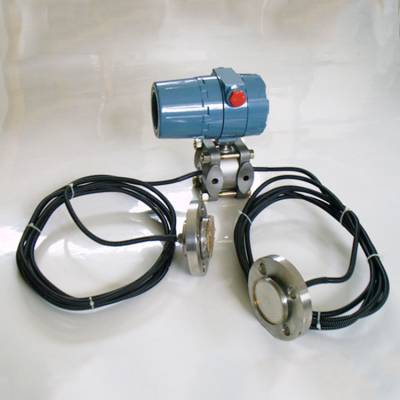

3351DP型差压变送器以差动电容为检测原理组成电容式变送器，输入压力分别为0～6KPa，0～40KPa，0～250KPa等。使用对象：液体、气体和蒸气。 zmff002

3351DP型差压变送器适用范围

1、石油/石化/化工

与节流孔板配套，提供***的流量测量和控制。

可测量管道和贮罐的压力和液位。

2、电力/城市煤气/其它公司事业

要求高稳定度和高精度的测量等场合。

3、纸浆和造纸

用于要求耐化学液体、耐腐蚀性液体之类的变送器。

4、钢铁/有色金属/陶瓷

用于炉膛压力测量等要求高稳定性，高精度测量等场合。

用于在严格控制（温度、湿度等）条件下要求稳定测量的场合。

5、机械/造船

用于在严格控制（温度、湿度等）条件下要求稳定测量的场合。

3351DP型差压变送器技术参数

输出信号：4～20.MA.DC二线制

二线制4～20.mA直流信号上叠加数字信号，由用户选择线性或开方输出。

供电电源：12～45.V.DC

负载特性：电源影响：<0.005%.V

负载影响：电源稳定时，无负载影响

测量精度：调校量程的±0.2%，±0.25%，±0.5% （标配精度为±0.5%，若选择其他精度请在订货选型时注明。）

迁移特性：正迁移量500% 负迁移量600%

注：

①负迁移量的值，不大于一个工程大气压。

②迁移后的上限或下限值，均不应超过测量范围的上限值。

③差压流量变送器迁移会破坏开方特性，故不能进行迁移。

④压力变送器不能进行负迁移。

3351DP型差压变送器性能指标

阻 尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

启动时间：<2秒，不需预热

工作环境：环境温度：-29～93℃（模拟放大器）

-29～75℃（数字/智能放大器）

-29～65℃（带显示表头）

环境湿度：0～95%

防护特性：防护能力 IP65

防爆类型：隔爆型 Exd II BT4-6

本安型 Exia II CT5

静压影响：DP类零位误差：对于14MPa，±0.1%量程限值或±0.25%量程限值（量程代号为3），在管道压力下通过调零给予校正。

HP类零位误差：±0.5%量程限值，对于32MPa在管道压力下通过调零给予校正。

电磁辐射影响：0.05%量程值，接受辐射频率27～500MHz，试验场强3V/m。

指示表(%)：电流表 标尺长44.5mm 精度±2%。

液晶数显 精度±0.2%

振动影响：任何方向200Hz振动时，±0.05%/g。

安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。

zmff003

3351DP型差压变送器以差动电容为检测原理组成电容式变送器，输入压力分别为0～6KPa，0～40KPa，0～250KPa等。使用对象：液体、气体和蒸气。zmjt055

3351DP型差压变送器适用范围

1、石油/石化/化工

与节流孔板配套，提供***的流量测量和控制。

可测量管道和贮罐的压力和液位。

2、电力/城市煤气/其它公司事业

要求高稳定度和高精度的测量等场合。

3、纸浆和造纸

用于要求耐化学液体、耐腐蚀性液体之类的变送器。

4、钢铁/有色金属/陶瓷

用于炉膛压力测量等要求高稳定性，高精度测量等场合。

用于在严格控制（温度、湿度等）条件下要求稳定测量的场合。

5、机械/造船

用于在严格控制（温度、湿度等）条件下要求稳定测量的场合。

3351DP型差压变送器技术参数

输出信号：4～20.MA.DC二线制

二线制4～20.mA直流信号上叠加数字信号，由用户选择线性或开方输出。

供电电源：12～45.V.DC

负载特性：电源影响：<0.005%.V

负载影响：电源稳定时，无负载影响

测量精度：调校量程的±0.2%，±0.25%，±0.5% （标配精度为±0.5%，若选择其他精度请在订货选型时注明。）

迁移特性：正迁移量500% 负迁移量600%

注：

①负迁移量的值，不大于一个工程大气压。

②迁移后的上限或下限值，均不应超过测量范围的上限值。

③差压流量变送器迁移会破坏开方特性，故不能进行迁移。

④压力变送器不能进行负迁移。

3351DP型差压变送器性能指标

阻 尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

启动时间：<2秒，不需预热

工作环境：环境温度：-29～93℃（模拟放大器）

-29～75℃（数字/智能放大器）

-29～65℃（带显示表头）

环境湿度：0～95%

防护特性：防护能力 IP65

防爆类型：隔爆型 Exd II BT4-6

本安型 Exia II CT5

静压影响：DP类零位误差：对于14MPa，±0.1%量程限值或±0.25%量程限值（量程代号为3），在管道压力下通过调零给予校正。

HP类零位误差：±0.5%量程限值，对于32MPa在管道压力下通过调零给予校正。

电磁辐射影响：0.05%量程值，接受辐射频率27～500MHz，试验场强3V/m。

指示表(%)：电流表 标尺长44.5mm 精度±2%。

液晶数显 精度±0.2%

振动影响：任何方向200Hz振动时，±0.05%/g。

安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。
