一、概述

该试验台按汽车行业标准实现转向管柱的锁紧力试验，是测试汽车转向管柱锁紧力专用测试设备，可对转向管柱锁紧力进行测试分析。试验过程中，计算机绘出相应的力－位移性能曲线，测量上下的位移量，并对检测结果进行产品合格与否判断。

主要依据标准：

《QC/T 649-2010　汽车转向操纵机构性能要求及试验方法》

   检测项目 :

   1、转向管柱锁紧力检测检

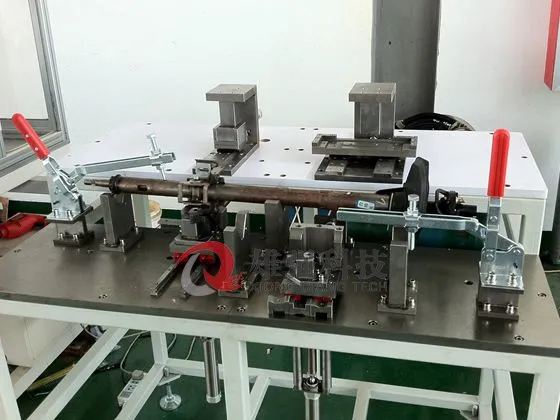

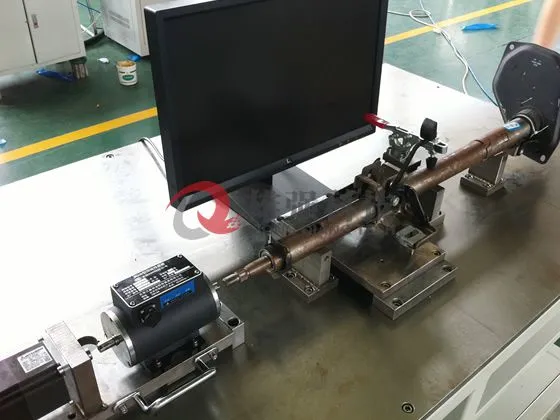

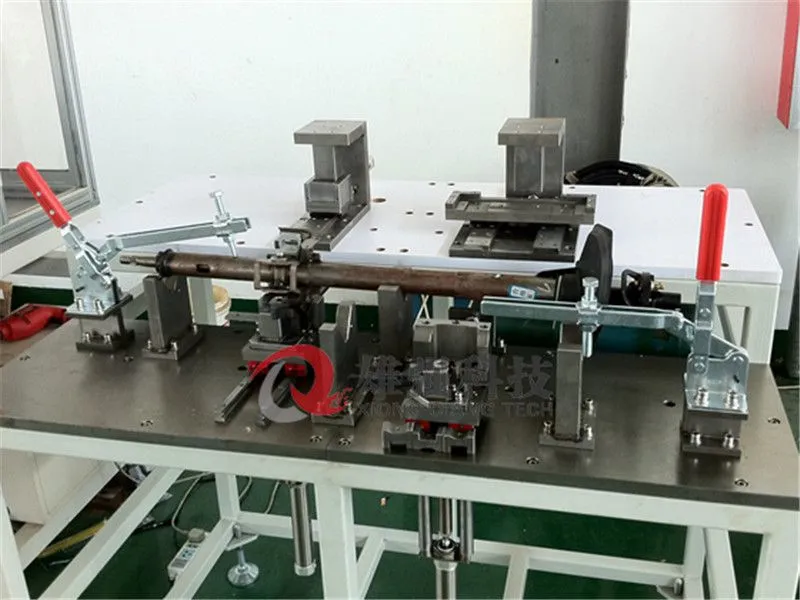

二、试验台组成

1）试验台由试验台架和控制柜等部分组成；试验台架由钢结构台架、驱动装置、管柱安装夹具、力传感器、位移传感器检测机构等部分组成；

2）设备外观颜色按工业标准设计，各部分结构紧凑，布局合理，人机交互界面良好。

三、试验台说明

试验台由钢结构台架、驱动装置、管柱安装夹具、力、位移测量机构等部件组成。

1）试验平台

   　采用钢结构台架形式，把驱动机构、管柱安装夹具等安装在台面上，可以***试验时的稳定性和工作的可靠性。固定支架可以在一定范围内移动，以满足0.5－1米长转向管柱的试验需要。

1. 驱动装置及组成结构

驱动装置采用电动缸和电机丝杠组成，电动缸主要实现对管柱施加正向压力,或者正负压力；电机丝杠机构对电动缸驱动机构实现纵向移动。电动缸的速度和力大小受计算机控制和调整。

3）转向管柱锁紧力检测（检测径向力与位移变化量）

   驱动装置对转向管柱端部施加正向压力或者正负压力，通过管柱下面位移传感器实时检测其相对应的数值。测量上下的位移量，并对检测结果进行产品合格与否判断。

 详细资料欢迎来电咨询：13305696696
