| 品牌:永嘉孜博阀门有限公司 | 型号:H42H-25C DN65 | 材质:铸钢 |
| 连接形式:法兰 | 订货号:990029 | 加工定制:是 |
| 货号:980029 | 种类:立式 | 结构形式:升降式 |
| 公称通径:DN15-DN450mm | 适用介质:水 | 形态:旋转式 |
| 压力环境:常压 | 标准:国标 | 流动方向:单向 |
| 驱动方式:水力控制 | 工作温度:常温 | 类型(通道位置):直通式 |
| 规格:H41H-25C | 是否跨境货源:否 | 立式止回阀:H42H-25C |

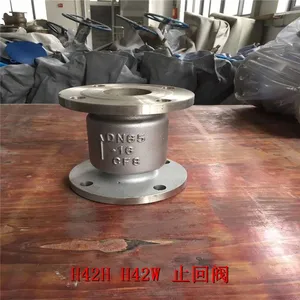

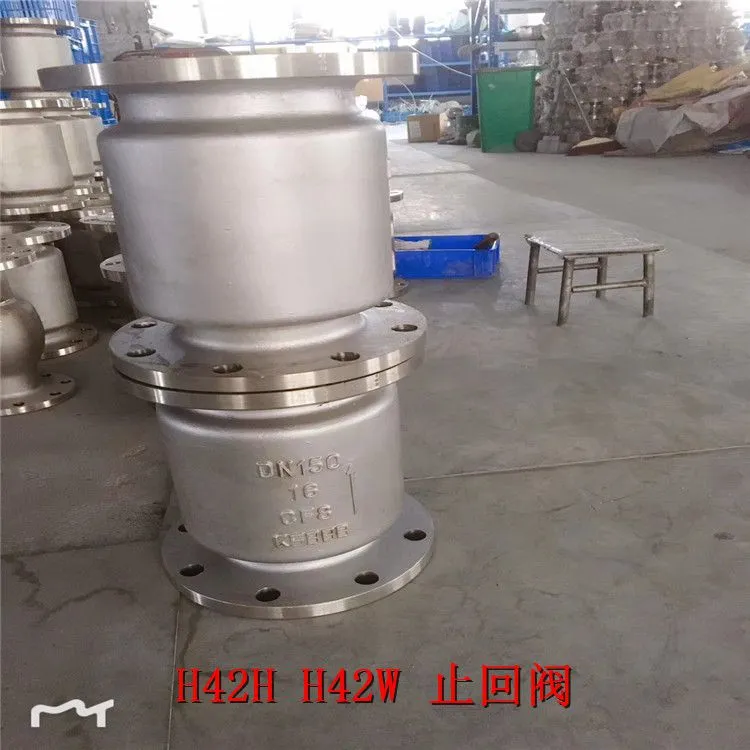

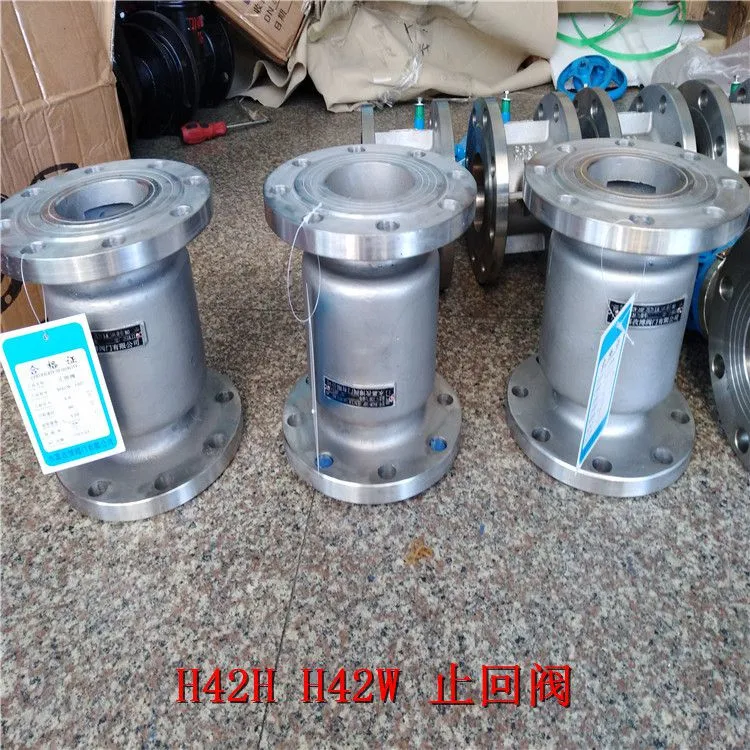

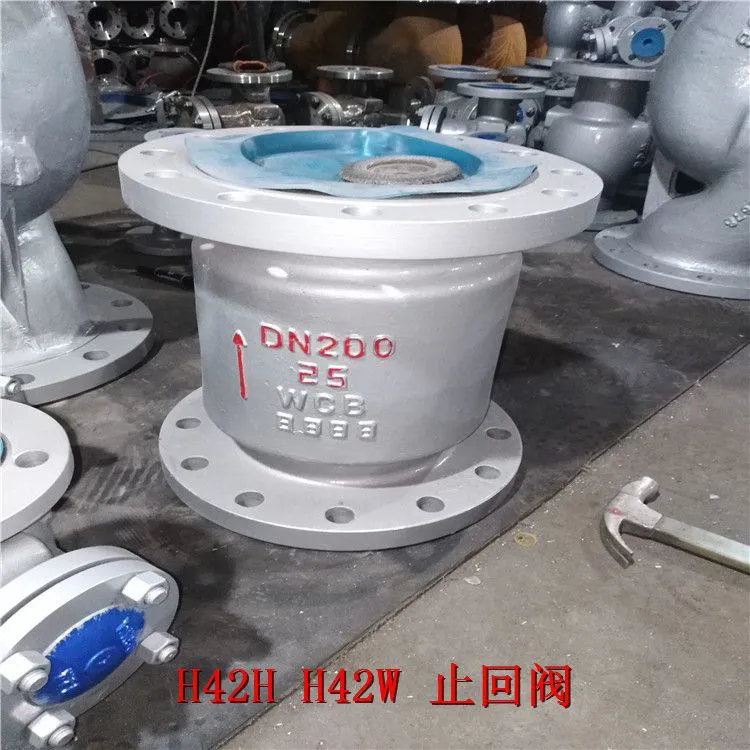

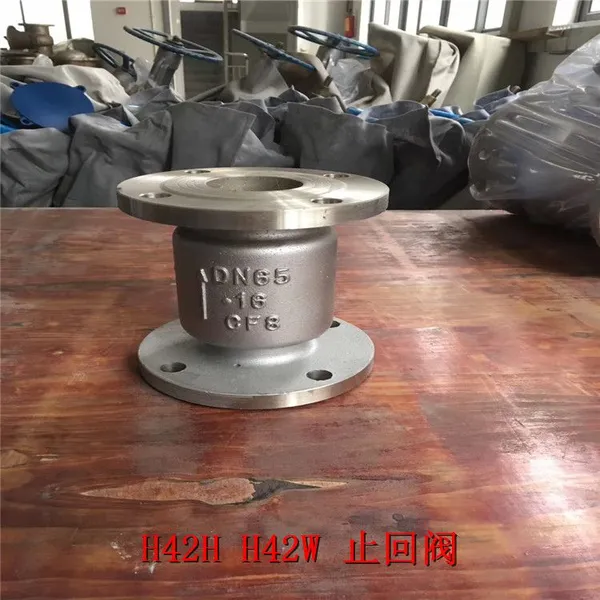

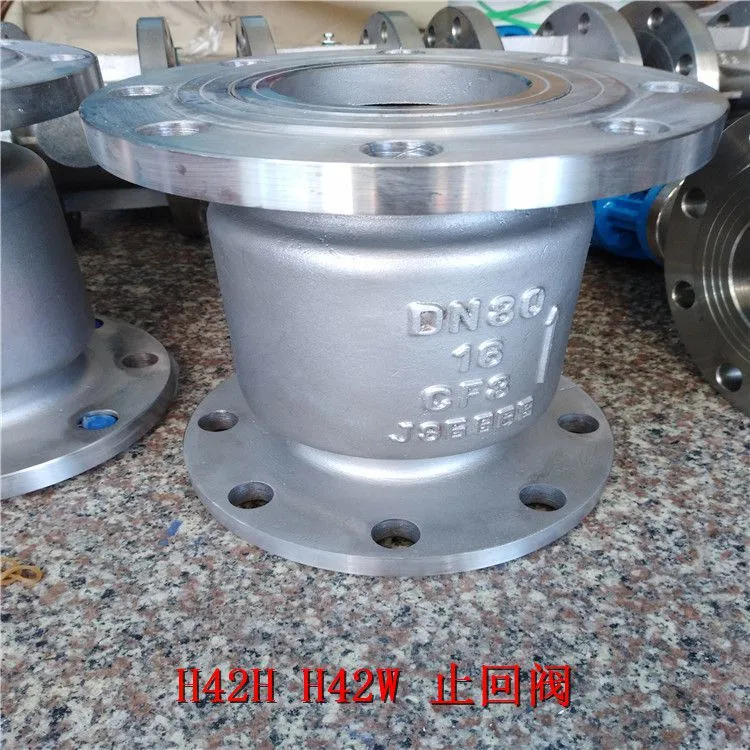

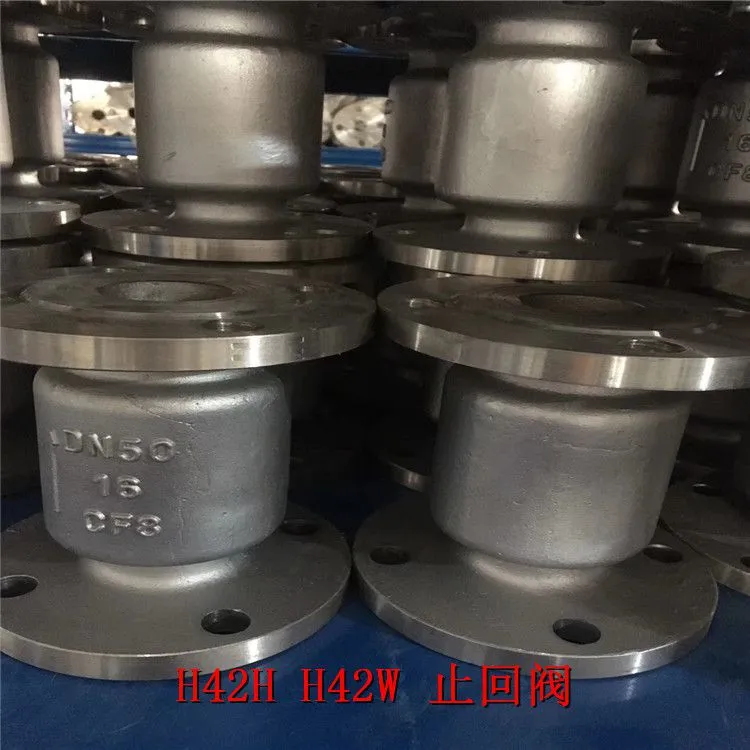

永嘉孜博阀门有限公司 可按客户需求定做 厂家生产 保质保量 图片展示 :
永嘉孜博阀门有限公司可按客户需求定做 厂家生产 保质保量 产品说明:
铸钢立式止回阀:由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启或关闭。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。铸钢法兰立式止回阀广泛使用于化工、液化石油气、流体等行业。
H42H/W立式止回阀性能参数
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
TypeA105 | Type F22 | Type F304(L) | TypeF316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 铭牌 | SS | |||
3 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
4 | 阀盖 | A105 | A182F22 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | 316夹柔性石墨 | 316夹PTFE SS+PTFE | ||
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8fMl |
适用介质 | 水、蒸气、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃~425℃ | -29℃~550℃ | -29℃~180℃ | ||
H42H/立式止回阀的结构尺寸:
| 型号 | 公称通径 DN | 尺寸(mm) | ||||||
| L | D | D1 | D2 | H | b | Z-Φd | ||
| H42H/W-16 | 15 | 130 | 95 | 65 | 45 | 77 | 14 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 77 | 14 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 80 | 16 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 85 | 16 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 95 | 16 | 4-18 | |
| 50 | 230 | 160 | 125 | 100 | 105 | 16 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 120 | 18 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 130 | 20 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 140 | 20 | 8-18 | |
| 125 | 400 | 245 | 210 | 185 | 155 | 22 | 8-18 | |
| 150 | 480 | 280 | 240 | 210 | 180 | 24 | 8-23 | |
| 200 | 600 | 335 | 295 | 265 | 215 | 26 | 12-23 | |
| H42H/W-25 | 15 | 130 | 95 | 65 | 45 | 77 | 16 | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 80 | 16 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 85 | 16 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 95 | 18 | 8-18 | |
| 40 | 200 | 145 | 110 | 85 | 105 | 18 | 8-18 | |
| 50 | 230 | 160 | 125 | 100 | 120 | 20 | 8-18 | |
| 65 | 290 | 180 | 145 | 120 | 130 | 212 | 8-18 | |
| 80 | 310 | 195 | 160 | 135 | 140 | 22 | 8-18 | |
| 100 | 350 | 230 | 190 | 160 | 155 | 24 | 8-23 | |
| 125 | 400 | 270 | 220 | 188 | 180 | 28 | 8-25 | |
| 150 | 480 | 300 | 250 | 218 | 215 | 30 | 8-25 | |
| 200 | 600 | 360 | 310 | 278 | 973 | 34 | 12-25 | |
温州孜博阀门有限公司附属座落于中国民营经济活跃的城市温州,地处永嘉县瓯北镇陆桥工业区,交通运输十分便利。 专业生产电 铸钢闸阀,截止阀,球阀 止回阀 蝶阀 铸铁闸阀,铸截止阀,铸电动闸阀 ,电动截止阀 ,电动蝶阀等系列产品。我们自成立以来,始终将产品质量放在企业兴衰成败的核心位置,******的产品,才能实现“互利双赢”的目标,不断推行严格的质量管理,公司已通过ISO9001-2000国际质量体系认证,在产品设计、材料选购、冶炼、加工装配、试验检测及售后服务的全过程中,严格按照国际质量管理体系的规则和程序进行操作。全面实施“品质***,满意称心”的质量承诺。 竭诚欢迎广大新老客户光临惠顾。愿与您建立长期友好的合作关系,在互惠互利的基础上携手共创美好明天! 材质:不锈钢、铸纲、铸铁、锻钢、铝合金、A105、304、316。 产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。 感谢您关注我们的产品,若您希望获得进一步的了解更多信息,欢迎您随时联络我们,诚邀为您提供***满意的服务!欢迎新老客户来电咨询,选购订做。
