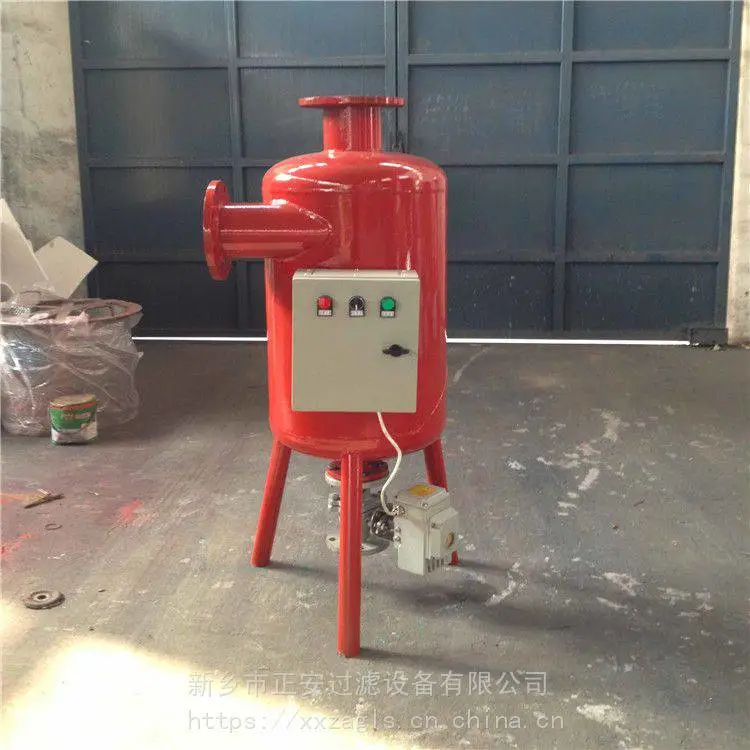

一、全自动旋流除砂器应用范围:

　　水力旋流的工作原理及设计自100多年前提出,现已***用于化工、环保、食品、医药等许多工业部门，在水处理领域实现除砂、降浊、固液分离等***。旋流除砂器可满足水力旋流器实现固液分离的应用。

二全自动旋流除砂器特点及应用：

1、结构简单，***低廉，易于安装和操作，几乎不需要维护。

2、与扩大管、缓冲箱等除砂设备相比，具有体积小，处理能力大，节省现场空间等优点。

3、应用范围：河水、井水除砂、洗煤水、工业选矿、固液分离、液体除气以及非互溶液的分离等。

4、应用领域：可应用于空调水处理、化学、石油、矿业、医药、纺织等许多行业。

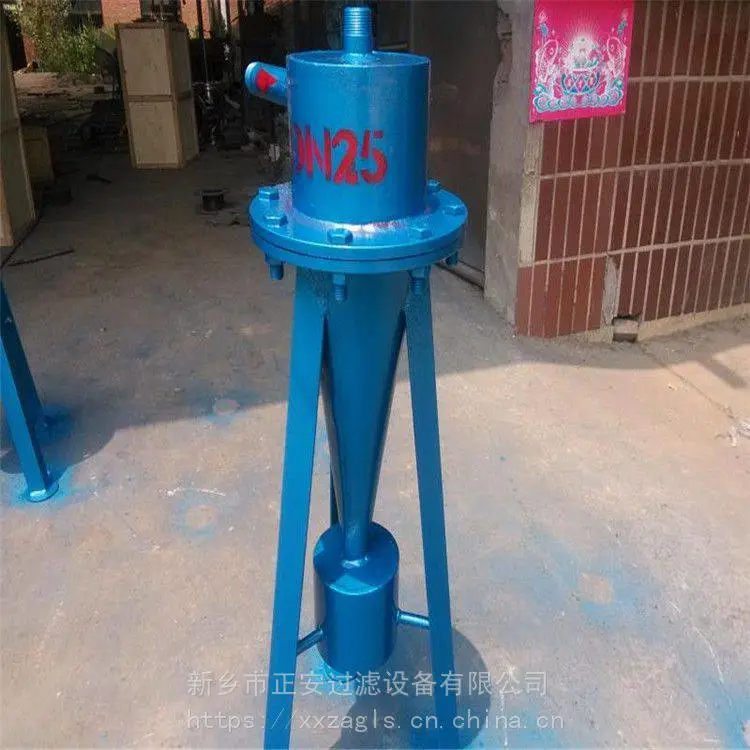

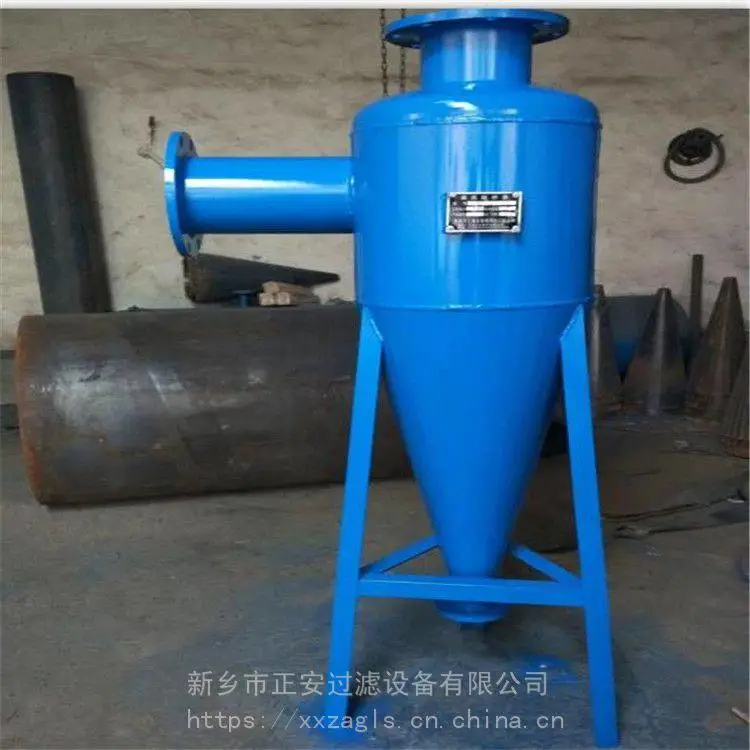

三、全自动旋流除砂（污）器工作原理:

全自动旋流除砂器又名旋流除污器，旋流沉砂器。根据离心沉降和密度差的原理，当水流在一定的压力从除砂器进口以切向进入设备后，产生强烈的旋流运动，由于砂水密度不同，在离心力、向心浮力、流体拽力的作用下，因受力不同，从而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，从而达到除砂的目的。在一定范围和条件下，除砂器水压越大，除砂率越高，并可多台并联使用。

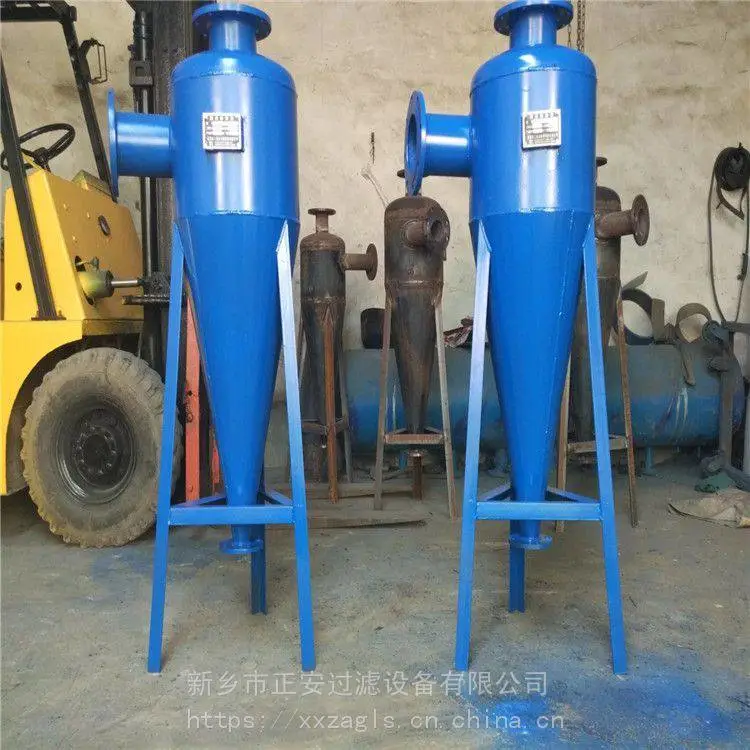

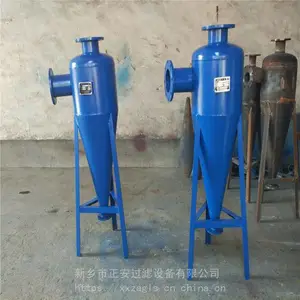

四、全自动旋流除砂（污）器技术参数及规格尺寸:

除污器型号DN DNIφ φ1 B1 B2 B3 H1 H2 H3 L L1 n

ZASL-40 40 40 300 220 140 220 280 640 140 850 120 120 16

ZASL-50 50 50 300 220 134 230 280 680 140 900 120 120 16

ZASL-60 60 50 300 220 124 240 280 780 140 950 120 120 16

ZASL-80 80 60 300 220 118 250 280 830 180 1050 120 120 16

ZASL-100 100 80 300 220 108 260 280 920 200 1200 120 120 16

ZASL-125 125 80 400 320 140 300 330 980 200 1300 120 120 16

ZASL-150 150 80 500 380 178 360 370 1010 200 1400 120 120 16

ZASL-200 200 100 600 440 198 430 720 1065 200 1500 130 130 16

ZASL-250 250 100 800 500 273 520 550 1170 200 1650 160 150 20

ZASL-300 300 125 900 580 297 590 600 1375 250 2000 160 150 20

ZASL-350 350 150 1000 630 321 700 650 1520 300 2100 180 160 20

ZAZASL-450 450 200 1400 900 427 820 850 1830 350 2500 235 210 24

ZASL-500 500 200 1400 980 447 830 850 1950 350 2650 235 210 24

ZASL-600 600 200 1800 1150 602 1010 1050 2245 350 3000 250 295 24

ZASL-700 700 200 2100 1390 706 1200 1200 2615 350 3350 250 295 24

ZASL-800 800 250 2400 1560 790 1350 1350 2950 350 3700 350 300 24

ZASL-900 900 250 2600 1720 840 1450 1450 3050 350 4100 350 300 24

五、全自动旋流除砂（污）器操作说明:

1）正常工作时，需开启进、出水阀门、关闭排污阀；

2）当储砂缸在存砂到一定高度时，应排污。排污时打开排污阀，直到清水流出；

3）排污完毕后，关闭排污阀即可；

4）如排砂压力不足，可关闭出水处的阀门；

六、全自动旋流除砂（污）器项目

1.全自动旋流除砂（污）器使用注意事项

该设备在出厂前已调试完毕，用户在使用时直接运行即可。当设备各运行参数不能满足用户要求时，用户可根据实际工况调定各参数，并相应***手动控制、自动控制方式进行工作。

***运行时，应按以下步骤进行：

检查过滤器是否处于正常工作状态：

察看过滤器各连接处是否牢固。

察看过滤器电控箱部分应是干燥的。

接通电源，“正常工作”指示灯亮，此时表示过滤器电控部分处于正常工作

状态，设备可投入试运行。

注：插上电源时应注意保持手的干燥，同时在过滤器工作过程中应保持其电控器部分

干燥，不可有水进入电控器内部。

2、全自动旋流除砂（污）器安装运输

电源安装：请按铭牌提示电压、功率选择电源接口，选择1.5mm2或以上的电线接入电控柜底部的电源进线端子上，如附带电路图所示。

全自动旋流除砂器安装及安装注意事项：

1)机体上的箭头方向为水流方向，过滤器应按此方向安装，即：系统中水流方向应与箭头方向一致，不得接反。

2) 水力控制阀出口应安装排污管，连接方式为法兰连接，排污管长度不能超过15米，且不应有向上的坡角，以免产生背压。

3）全自动旋流除砂（污）器安装方式，见下图 但应注意水流方向不可弄错，安装时应尽量使水力控制阀处于水平位置或向下的位置，以***排污***。

4)全自动旋流除砂（污）器应串联安装在管路系统中，为***在停机检修时系统不间断供水，系统中应设置旁路，过滤器进出口及旁路均应设置截断用阀门，如：截止阀、球阀、蝶阀等。

5)全自动旋流除砂（污）器规格的***应与安装管路相匹配，如：系统管径为外径133mm则选DN125规格过滤器。当过滤器流量不能满足管路要求时，可将两个（或多个）过滤器并联安装.过滤器应安装在系统需保护的用水设备之前，其安装位置应尽量靠近被保护设备。

6)在有可能发生回流的地方，应在过滤器出口安装止回阀。

7)在动力系统中，过滤器应安装在泵与设备之间，越靠近设备越好，若泵与设 备之间的压力超过过滤器的极限压力，则应将过滤器安装于泵之前，并且尽量靠 近泵。

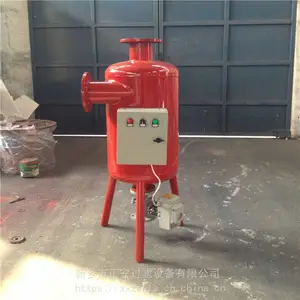

8)全自动旋流除砂（污）器电控器安装

电控器出厂时按过滤器默认安装位置固定，如用户实际安装位置与默认不同时，可通过拆下固定电控箱支架的四条安装螺栓，调整到电控箱支架及电控箱的正确方位后，再将四条螺栓用螺母固定即可。

9)合理选择安装环境，注意防水、防雨、防潮。

10)产品出厂前已调试完毕，用户不可随意拆卸或调试电控器。

3、全自动旋流除砂（污）器使用方法

使用方法如下。

(一) 全自动旋流除砂（污）器手动控制：

将“手动/自动”选择开关旋转至手动位置，根据需要分别进行手动

排污和手动清洗，具体操作见后面的操作部分,选择开关旋转至自动位置，

进入自动状态。手动控制状态是检查电机和水力控制阀能否正常工作的手段，如果在手动控制状态不能正常排污自动控制状态也不会正常工作。

（二）全自动旋流除砂器自动控制：将“手动/自动”选择开关旋转至自动位置，首先设定过滤时间和排污时间定时器。过滤时间以

小时为单位，到999小时，出厂值为120h（5天）；排污时间以秒为单位，时间60秒，出厂值40s(秒)。接通电源，用选择开关进入自动状态，首***行过滤，过滤时间定时器开始计时，同时压差开关也将实际压差与设定压差进行比较，如果设定的过滤时间到了，而压差没有到，机器也打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时；当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，进入下一个循环;如果设定的过滤时间没到，而压差到了，机器打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时；当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，如此循环往复。将“手动/自动”选择开关旋转至自动位置（“压差/定时”开关在“压差”位置）接通电源，用选择开关进入自动状态，首***行过滤，此时过滤时间计时器不计时，压差值达到设定值后开始清洗排污，排污时间到达设定值后结束，进入下一个过滤周期，如此循环往复。

（三）全自动旋流除砂器扳手控制：系统提供了定时/压差控制、压差控制、手动控制三套***控制方案，互为补充确保系统安全。当出现***情况如电器故障排污阀不能电动打开,就可以使用***扳手从排污阀电动头处手动打开，清洗电机同样可以用扳手手动控制。

电机，电动机构参照相应说明书进行操作维护。
