产品详情

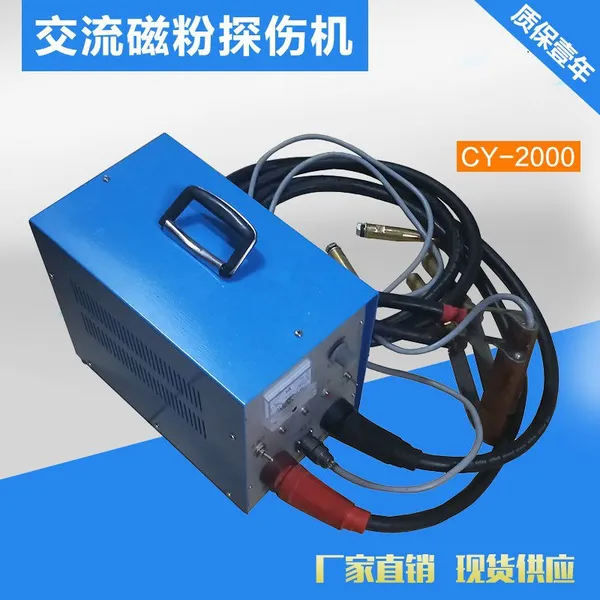

“CY－2000型磁粉探伤机/交流磁粉探伤机”参数说明

型号： CY－2000 规格： 交流磁粉探伤机

商标： RJ 包装： 铝合金箱

产量： 1000

“CY－2000型磁粉探伤机/交流磁粉探伤机”详细介绍

CY－2000型磁粉探伤机/交流磁粉探伤机基本介绍

CY－2000型磁粉探伤机是应用通用可控硅触发器的新型磁粉探伤机。仪器能对工件进行交流磁化和自动退磁。交流磁化带断电相位控制器，剩磁稳定，确保探伤质量；退磁利用自动衰减方式，能从所置磁化电流值逐渐下降至零，退磁效果好。

仪器配备支杆探头，也可外配低压磁化线圈，实现一机多用。整机设计合理、结构紧凑、体积小、重量轻。仪器可在固定场所使用，更适于现场作业。

CY－2000型磁粉探伤机/交流磁粉探伤机性能特点

：1、高集成度的机芯和良好的工艺提高了整机性能；2、充退磁直接切换，操作简便；3、该系列产品统一机芯，通用互换；4、大电流插头及插座使用可靠，拆装方便。

CY－2000型磁粉探伤机/交流磁粉探伤机技术参数

1、额定输出电流：0～1400A（电流表指示值均为有效值）

2、电源规格：单相AC220V(±10%)/50Hz

3、占载率：200A　80%；700A　50%；1400A　20%

4、输入电流：36A

5、输出电缆长度：2×2.5m

6、输出电缆截面积：70mm2

7、仪器外形尺寸：240×180×320（mm）

8、重量：18Kg

CY－2000型磁粉探伤机/交流磁粉探伤机使用说明

1、使用前应详细阅读本说明书。

2、仪器的电源配电板应安装单相两极闸刀和2***保险丝。其单相220V三芯插座有合格的接地线。

3、将支杆探头、输出电缆、外接开关与仪器连接好，电缆上的大电流插头插入仪器插座时务必旋紧，以防工作时烧坏插头和插座。

4、将电源线与仪器后盖板上的插座连接好，电源插头插入配电板插座。

5、仪器通电后两支杆再互相压紧，按下支杆探头上的按钮，电流表应有指示。如果电流大小可调，表明仪器工作正常。

6、电流不合工艺要求可调整，但不得超出1000安培，如长时间超过1000安培以上使用，主变压器会有烧坏的可能。

7、使用结束后，应先关闭仪器电源开关，再拔出电源插头，**拆除其他连接线。

8、探伤操作时只要将两支杆探头保持适当距离，压在被探工件上即可进行，表面锈蚀的工件应除锈。

9、如用线圈操作，请拆除支杆探头，再接入磁化线圈。
