概括

全气动风门自动控制装置是利用煤矿井下压缩空气为动力源，由主控箱装置和气缸驱动装置构成，同时控制两道风门，且能够相互闭锁，该产品解决了行人、行车运输不便的问题。同时本产品控制系统还可以在煤矿原有的各种铁质和木质风门上改造加装，实现风门的全气动自动控制，不需改变风门结构。

二.工作原理

半自动控制装置即手控法风门自动开闭形式为：风门两侧分别安装手动换向阀控制气缸动作，气缸与风门连接，当有人或矿车需要通过风门时，行人手动按动气控阀，风门自动打开。行人经过后再次按动气控阀，风门自动关闭。两道风门之间存在联锁，当一道风门开启时另一道风门不能开启，开启的风门关闭后，另一道风门会自动打开。

三.系统组成

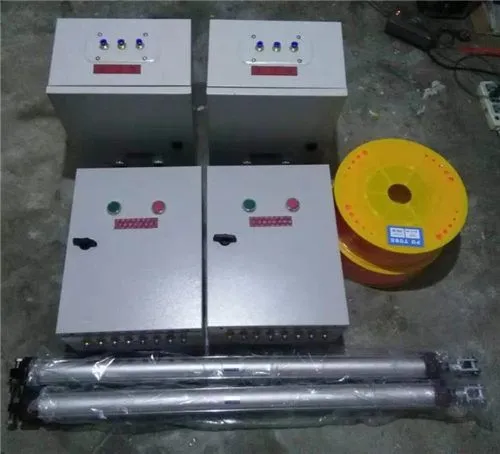

主控箱(2个),副控箱(2个),气缸(2条),气管(1盘)，安装配件等。

四、基本参数

4.1 工作制：长期工作制

4.2 环境条件：

4.2.1 周围环境温度－5℃～40℃，气压为0.8～1.1×105Pa;

4.2.2 使用在有瓦斯和煤尘爆炸危险的场所；

4.2.3 在无破坏绝缘的气体或蒸汽环境中；
