GW5-40.5双柱水平旋转式V型35kv高压隔离开关

产品介绍：

GW5-40.5/72.5/126系列双柱水平旋转式V型户外三相高压交流隔离开关，（以下简称GW5型隔离开关）是在额定频率50Hz或60Hz，额定电压40.5kV/72.5kV/126kV的供电系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离或联通之用。同时，还用于当电网系统中的运行方式需要改变，在不断开或关合负载电流的前提下，在倒闸操作过程中进行切合母线转移电流及电压互感器、避雷器等规定范围内的充电电流。 GW5-40.5/72.5/126系列隔离开关是我公司在GW5Ⅲ型隔离开关基础上，自行研制开发的新型隔离开关，着重对导电回路的发热、提高导电的可靠性、传动部分的卡滞、轴承座的防锈蚀、隔离开关的表面防腐、简化现场安装、调试工作量等方面进行了优化设计，具有以下特点：
◆ 导电杆采用角铝结构，增加导电散热面积、提高导电可靠性；
◆ 采用新型触头及外压式触指结构，与原结构相比触头、触指表面积较大，具有良好的散热能力，消除了集肤效应的影响，同时具有良好的自清洁和耐磨损能力；该结构触头插入触指深度较深，大大提高了导电可靠性；
◆ 采用***的镀银工艺，大大增加了镀层的附着力，同时采用合适的触头压力，可靠***镀银层长期工作不脱落；
◆ 接线座与接线端子间采用固定软连接通流；接线端子上下两端采用绝缘轴套，确保通流可靠，转动灵活。接线端子与出线柱采用一体式结构，增加强度的同时减少了一个可能的发热点；
◆ 采用全密封结构轴承座，采用上下双道密封，防止雨水、沙尘对转动轴承的侵蚀，轴承表面填充足量的工作温度范围在+130℃～-60℃ 宽温润滑脂，确保气候炎热地区和高寒地区不发生润滑失效；
◆ 传动轴销采用不锈钢材质，传动环节采用热镀锌或不锈钢关节轴承，防腐能力强，转动阻力小，配合间隙小，传动可靠，可有效避免转轴锈死，确保转动灵活；
◆ 地刀采用一步动作式结构，接地动触头采用自力式结构，结构简单美观，操作力小，动作可靠；
◆ 钢质零部件采用热镀锌工艺处理；铜质零件表面镀银或镀锡处理；
◆ 主地刀机构与本体连接的垂直传动杆采用夹板和抱箍的连接方式，取消现场焊接和配钻，而且非常方便用户现场安装、调试、拆卸及维护；GW5-40.5/72.5/126                 隔离开关安装使用说明书



2
◆  安装场所应无易燃、易爆危险，化学腐蚀及剧烈振动。 ◆  特殊使用条件由用户和制造厂协商解决。
三、产品特点???????????????????????????
GW5-40.5/72.5/126系列隔离开关是我公司在GW5Ⅲ型隔离开关基础上，自行研制开发的新型隔离开关，着重对导电回路的发热、提高导电的可靠性、传动部分的卡滞、轴承座的防锈蚀、隔离开关的表面防腐、简化现场安装、调试工作量等方面进行了优化设计，具有以下特点：
◆ 导电杆采用角铝结构，增加导电散热面积、提高导电可靠性；
◆ 采用新型触头及外压式触指结构，与原结构相比触头、触指表面积较大，具有良好的散热能力，消除了集肤效应的影响，同时具有良好的自清洁和耐磨损能力；该结构触头插入触指深度较深，大大提高了导电可靠性；
◆ 采用***的镀银工艺，大大增加了镀层的附着力，同时采用合适的触头压力，可靠***镀银层长期工作不脱落；
◆ 接线座与接线端子间采用固定软连接通流；接线端子上下两端采用绝缘轴套，确保通流可靠，转动灵活。接线端子与出线柱采用一体式结构，增加强度的同时减少了一个可能的发热点；
◆ 采用全密封结构轴承座，采用上下双道密封，防止雨水、沙尘对转动轴承的侵蚀，轴承表面填充足量的工作温度范围在+130℃～-60℃ 宽温润滑脂，确保气候炎热地区和高寒地区不发生润滑失效；
◆ 传动轴销采用不锈钢材质，传动环节采用热镀锌或不锈钢关节轴承，防腐能力强，转动阻力小，配合间隙小，传动可靠，可有效避免转轴锈死，确保转动灵活；
◆ 地刀采用一步动作式结构，接地动触头采用自力式结构，结构简单美观，操作力小，动作可靠；

GW5-40.5双柱水平旋转式V型35kv高压隔离开关
                                                                        ◆ 钢质零部件采用热镀锌工艺处理；铜质零件表面镀银或镀锡处理；
◆ 主地刀机构与本体连接的垂直传动杆采用夹板和抱箍的连接方式，取消现场焊接和配钻，而且非常方便用户现场安装、调试、拆卸及维护；
◆ 主刀配CJTKB改进型电动机构，地刀配CS17A改进型人力机构，采用不锈钢或铝合金机构箱体，外型美观，防腐能力强，具有良好的防水、防尘性能。二次元件均采用国内名优企业或合资企业优质产品。具有联锁单元，可同时满足多种联锁功能；
◆ 采用性能稳定、质量可靠的优质高强度支柱绝缘子，要求瓷瓶烧结处露砂并采用防水结构满足机械负荷2.75倍以上的安全系数。 隔离开关的结构

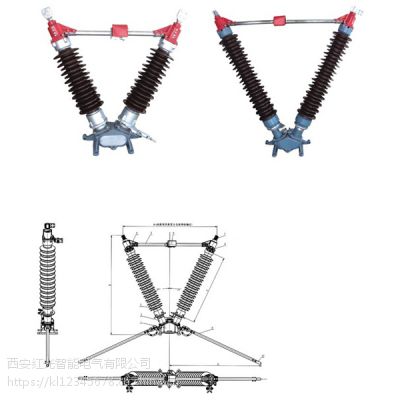

GW5系列完善化改进型隔离开关是双柱水平回转单断口结构，包括三个单极，每极为V型双柱式结构，主要由底座、支柱绝缘子、导电部分组成。每极有两个成50度夹角的绝缘支柱分别装在与底座相连的轴承座上，通过一套四连杆机构传动。导电闸刀分为左、右触头，分别固定在支柱绝缘子上。
GW5-126型底座由热镀锌钢制零部件装配而成；GW5-40.5/72.5为铸钢底座与铸铝轴承座装配而成。传动部分、接地刀支架、机械联锁板等也安装在底座上。
支柱绝缘子上端固定主导电系统，下端装于轴承座上，起建立导电系统对地绝缘和***隔离开关在动静负荷下的机械稳定性的作用。支柱绝缘子分为Ⅲ、Ⅳ防污等级，均由高强度瓷瓶组成。另外，为满足用户免清洁维护的要求，可根据用户要求将耐冲击、高抗弯、强度高的硅橡胶绝缘子应用到40.5kV～126kV电压等级的产品中。
