石雕模具硅胶用途：

矽利康（Room Temperature Vulcanization）有机硅室温双组份模具胶简称。这是一种双组份化合物。它的硫化是在室温下进行，只要加入适量的固化剂（催化剂）两组化合物在催化剂的存在下交联反应，形成有柔韧、弹性的胶体，因而适用于玻丽树脂（POLYSTER）环氧树脂（EPOXY），Pu发泡树脂，石膏、水泥、蜡烛、电子等工艺厂、玩具厂、电子厂、灯具厂、丝印厂、蜡烛厂、生产装饰工艺品及复制产品、制造模具。

石雕模具硅胶特色：

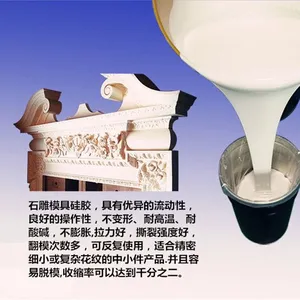

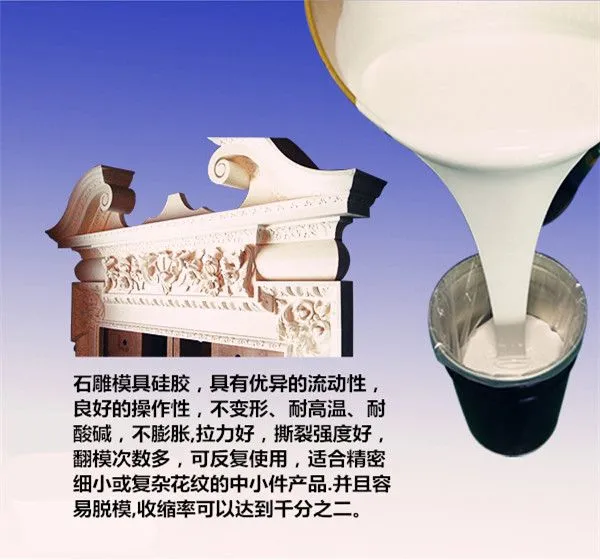

石雕模具硅胶，具有优异的流动性，良好的操作性，不变形、耐高温、耐酸碱，不膨胀,拉力好，撕裂强度好，翻模次数多，可反复使用，适合精密细小或复杂花纹的中小件产品.并且容易脱模,收缩率可以达到千分之二。

模具硅胶参数：

注:所有参数仅供参考，如有特殊需求请联系我们．

石雕模具硅胶操作：

 硅胶模具有三种开模方式：包模，涮模，灌注模。包模操作方法： 模具硅胶是流动的白色液体，分两二组：Ａ组是硅胶，Ｂ是固化剂，例如１００克硅胶加入２％固化剂搅拌均匀，倒入围好的模种里面，放到抽空机进行抽真空，抽完真空让模具硅胶自然固化．

石雕模具硅胶的常见问题

翻模次数少

在制作模具过程中添加了太多的硅油，硅油破坏了硅胶的分子量，所以模具会出现翻模次数少不耐用等现象。如果说做小件产品花纹比较复杂的产品，用硬度大的硅胶来开模，就会出现翻模次数少的现象，因为硅胶过硬的时间会很脆，容易折断。相反，如果做搭建产品而用硬度小的硅胶来做模具，那结果同样会是不如人意的。因为硅胶太软，它的拉力和撕裂强度会降低，做出来的模具会变形，所以翻模次数就会降低。模具胶本身质量都很好，硅胶没有好坏之分，只有适合与不适合。我们要采用适合产品硬度大小的硅胶来制作模具就不会出现这种状况了。

出现烧模现象

因为不饱和树脂和树脂产品加了过氧化物的固化剂以后，遇树脂反应会产生大量的热量，一般树脂固化时间为3分钟，所以3分钟后要尽快脱模，才能够防止硅胶模具不会产生烧模的现象。

灌模和分片模的制作方法

分片模具或片模操作方法：把抽过真空的硅胶以涂刷或灌注方法进行施工。假如你是做片模或分片模具有采用涂刷方式，涂刷前先把你要复制的产品或模型涂刷上一层脱模剂或隔离剂，然后把硅胶涂刷在产品上面（注：一定要涂刷均匀）等待30分钟后，将表面粘帖一层纱布或玻璃纤维布来增加强度，然后再涂上***层硅胶，等硅胶干燥后，再做外模，外模可以使用石膏或树脂等材料。

灌模或灌注模的操作方法：灌模或灌注模，是用于比较光滑或简单的产品，就是将你要复制的产品或模型，用胶板或玻璃板围起来，将抽过真空的硅胶直接倒入产品上面，待硅胶干燥成型后，取出产品，模具就成型了（注：灌注模一般采用硬度比较软的硅胶来做模，这样脱模比较容易，不会损坏硅胶模具里面的产品），以上是模具硅胶使用及操作的全部过程。

出现表干里不干现象

模具硅胶是属于缩合型硅胶，它是靠吸收空气中的水份而固化的，硅胶在制做的过程当中，把水份蒸干了，而没有调入适量的水份，就会出现此现象。解决方案：这个现象不属于产品质量问题，而是因为没有控制水份，提升硅胶的储存期，保质期长久才会出现些现象，只要在使用硅胶的时候，适量添加0.05%水份，搅拌均匀就可以解决些状况了。

出现拉力差现象

因为客户在制作模具的过程中，为了减小硅胶的粘度，使硅胶容易操作而在硅胶中大量的添加了硅油，这样就会使硅胶变得很软，产生不耐拉，撕裂强度降低，拉力变差的现象，从而造成模具不耐用，使用寿命短，翻模次数少等现象。

/?spm=a2oq0.12575281.sellercard.12.56171debGMjXqY
