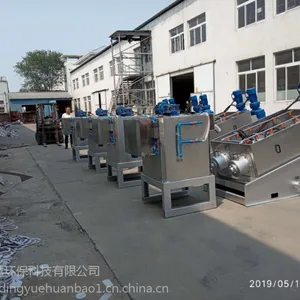

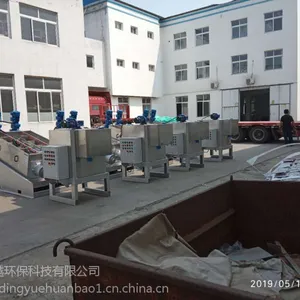

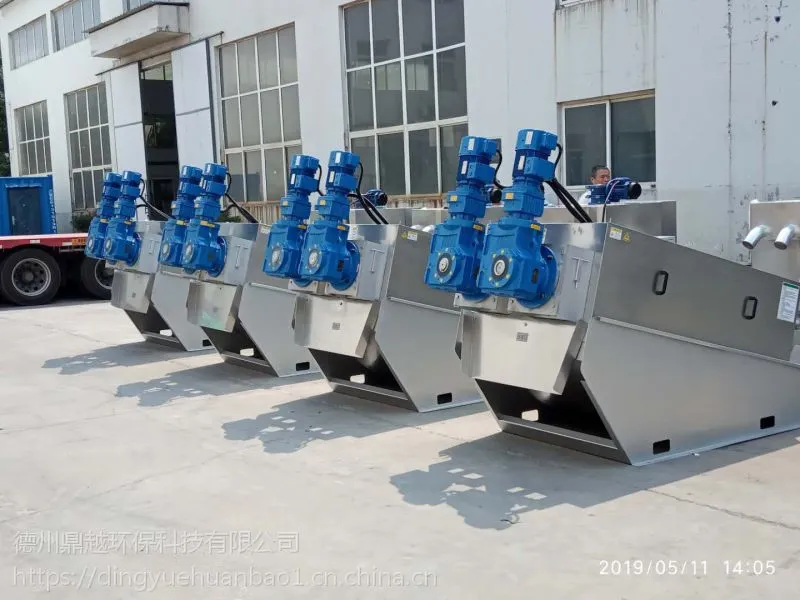

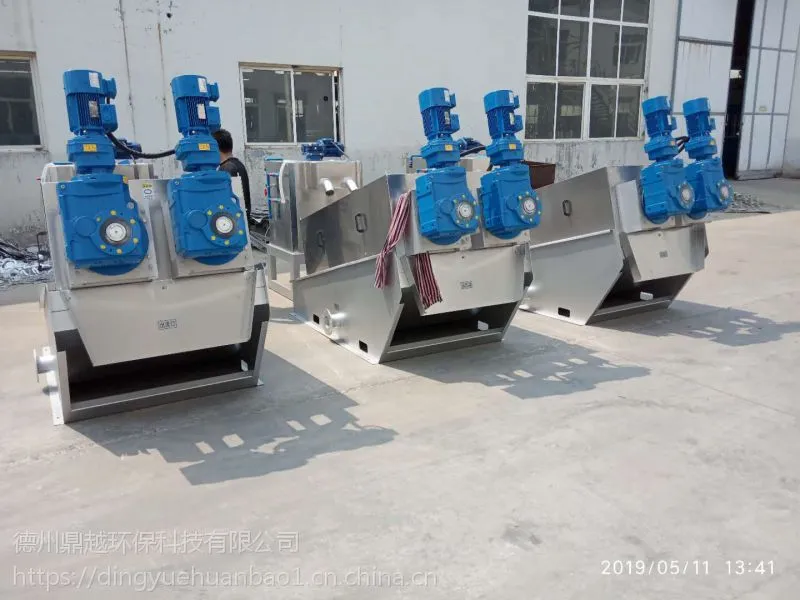

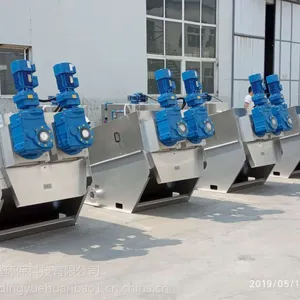

叠螺式污泥脱水机设备主体有多重固定环、游动环和螺旋过滤部构成,有机地结合了过滤浓缩技术和压榨技术,将污泥的浓缩和压榨脱水工作在一筒内完成。

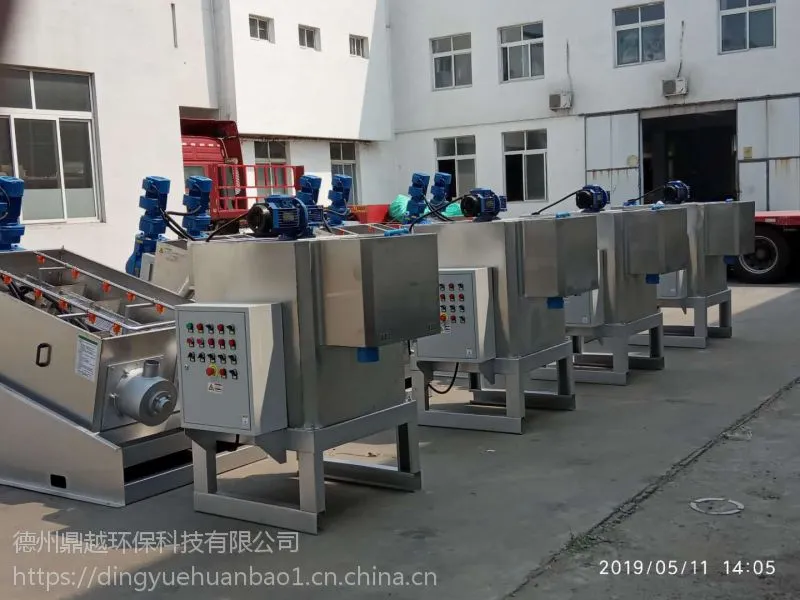

叠螺式污泥脱水机设备的结构和工作原理：（浓缩部分）污泥经由正压（泵或者高位自流）进入到叠片式污泥脱水机的圆柱形腔体，在搅拌桨的作用下与高分子絮凝剂溶液充分***混合形成坚硬的絮凝物，并随着液位缓慢的向浓缩机腔体的上部移动，通过出液口进入到叠片式污泥脱水机的进液口。污泥被絮凝后的清液透过中心的由游动环和固定环组成的滤芯（移动环和固定环相对运动形成空隙），经排水装置排除脱水机腔体，实现对污泥的浓缩。

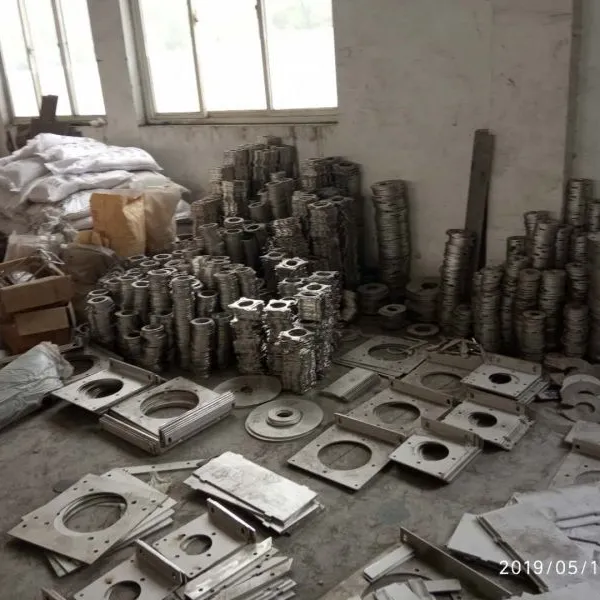

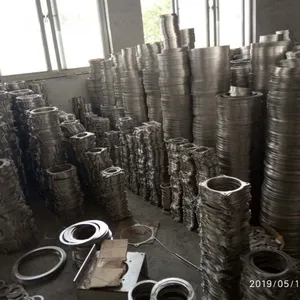

（脱水部分）脱水机的叠螺主体是由固定环和游动环相互层叠，螺旋轴贯穿其中形成的过滤装置，集浓缩和脱水为一体，前段为浓缩部，后段为脱水部。每个游动环都镶嵌在两个固定环中间，之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。固定环、游动环的内径和螺旋轴的螺旋直径一样，***了运行中几乎没有磨损；脱水部的终端有一个背压板产生内压。

运行流程

1. 自生化反应槽抽出的污泥输送至凝集混和槽

2. 在混合槽内与聚乙烯铁、聚合物进行凝集混和,形成胶羽体

3. 胶羽体在浓缩部经过重力浓缩，大量的滤液从浓缩部的滤缝中排出

4. 浓缩后的污泥沿着螺旋轴旋转的方向继续向前推进，在背压板形成的内压作用下充分脱水

5. 脱水后的泥饼从背压板与叠螺主体形成的空隙排出

功能优势

1、直接处理曝气池污泥——叠螺式污泥脱水机采用的特殊构造可直接处理浓度低达2000mg/L的活性污泥;

2、轻松处理含油污泥——含油污泥由于比重小、粘性大、易发生无法分离,叠螺式污泥脱水机采用低速机械挤压方式, 整个装置中无滤布, 无污泥喷孔 ,可轻松实现含油污泥脱水;

3、全自动操作,无人值守运行——叠螺式污泥脱水机从抽出污泥、注入药液、排出污泥饼均采用自动控制,不需人员操作
